الأسطوانة الوسيطة للإرجاع على شكل V

يعد توسيط الحزام الأوتوماتيكي هو الميزة الأساسية لأسطوانة YUFENG V Return Idler Roller. تولد مجموعة الأسطوانة المتناظرة على شكل حرف V قوى تصحيح جانبية أثناء تشغيل الحزام، مما يساعد على توجيه الأحزمة المنحرفة نحو المركز دون الحاجة إلى معدات تصحيح إضافية. تم تصميمه لأقسام الإرجاع ذات الخدمة المتوسطة والثقيلة، فهو يساعد على تقليل تآكل الحواف وتسرب المواد والتتبع الخاطئ الناتج عن التحميل غير المتساوي أو تراكم البقايا.

حرفة المواد والإنتاج

هيكل دعم العودة على شكل حرف V

تم تصميم YUFENG V Return Idler Roller خصيصًا لجانب العودة من أنظمة النقل بالحزام. تشكل البكرتان المائلتان سطحًا داعمًا ثابتًا على شكل حرف V يساعد على توجيه الحزام الفارغ نحو المركز مع الحفاظ على الاتصال المستمر عبر عرض الحزام.

يستخدم جسم الأسطوانة أنبوب فولاذي كربوني غير ملحوم Q235 مع معالجة سطحية مجلفنة بالغمس الساخن. محامل الدرع ZZ للتخليص C3 مملوءة مسبقًا بشحم الليثيوم المضاد للصدأ، بينما يوفر ختم متاهة النايلون ثنائي القناة وحلقات الغبار المطاطية الخارجية حماية إضافية ضد الغبار والطين والرطوبة.

تجميع دقيق لتشغيل الحزام المستقر

يتم تصنيع الإطار على شكل V من خلال تشكيل اللوحة الفولاذية المتكاملة واللحام الآلي. تتحكم محاذاة CNC بعد التجميع في الجريان الإجمالي في حدود 0.3 مم، مما يساعد في الحفاظ على دوران الأسطوانة المتسق وتقليل الاهتزاز أثناء تشغيل الناقل المستمر.

يتم فحص كل مجموعة نهائية للتأكد من محاذاة الأسطوانة ومقاومة الدوران وأداء الحمل وسلامة الختم قبل الشحن لضمان التثبيت والتشغيل الموثوق به.

دعم الحزام على شكل حرف V ومزايا التشغيل

تحسين وضعية حزام الإرجاع

على عكس وحدات التباطؤ التقليدية ذات العودة المستقيمة الفردية، يوفر ترتيب الأسطوانة المائلة هندسة داعمة محددة لحزام العودة. وهذا يساعد على استقرار موضع الحزام عند حدوث حركة جانبية بسيطة أثناء النقل المستمر.

انخفاض حافة الاتصال

يقوم الدعم على شكل حرف V بتوزيع حمل الحزام عبر أسطح بكرات متعددة بدلاً من تركيز الاتصال على بكرة مسطحة واحدة. يمكن أن يؤدي ذلك إلى تقليل ملامسة الحافة لفترة طويلة والتآكل غير المتساوي الناتج عن وضع الحزام غير المستقر.

مناسبة لتخطيطات الناقل المختلفة

يمكن تكوين YUFENG Idler Roller ليناسب عروض الحزام الناقل وأقطار الأسطوانة وبيئات التشغيل المختلفة. تعد إصدارات الفولاذ المجلفن مناسبة للاستخدام الصناعي العام، في حين يمكن توفير تكوينات مخصصة مقاومة للتآكل للتطبيقات الساحلية والتعدينية والرطبة.

تكوين المنتج والخيارات الهندسية

تكوين الأسطوانة القياسية

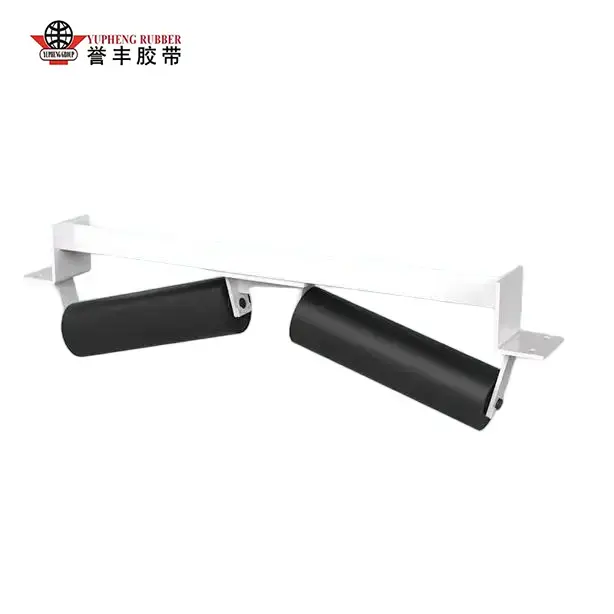

يتكون التجميع القياسي من بكرتين إرجاع مائلتين وإطار داعم على شكل حرف V. يمكن مطابقة قطر الأسطوانة وعرض الحزام وأبعاد الإطار مع هيكل الناقل الموجود.

المواد الاختيارية والمعالجة السطحية

يستخدم الفولاذ الكربوني Q235 للتطبيقات القياسية. اعتمادًا على ظروف التشغيل، يمكن لشركة YUFENG توفير الأسطح المجلفنة والبكرات المغطاة بالمطاط والتكوينات المخصصة الأخرى للتطبيقات التي تتطلب حماية إضافية من التآكل أو حماية من ملامسة الحزام.

الهندسة الخاصة بالتطبيقات

بالنسبة لمشاريع الناقل الجديدة وبرامج الاستبدال، يمكن لشركة YUFENG مراجعة عرض الحزام، وهيكل جانب العودة، وسرعة الناقل، وأبعاد التثبيت وبيئة العمل قبل التوصية بتكوين V Return Idler Roller المناسب.

تجربة التطبيقات الصناعية الحقيقية

قسم إرجاع ناقل الفحم ذو الحفرة المفتوحة

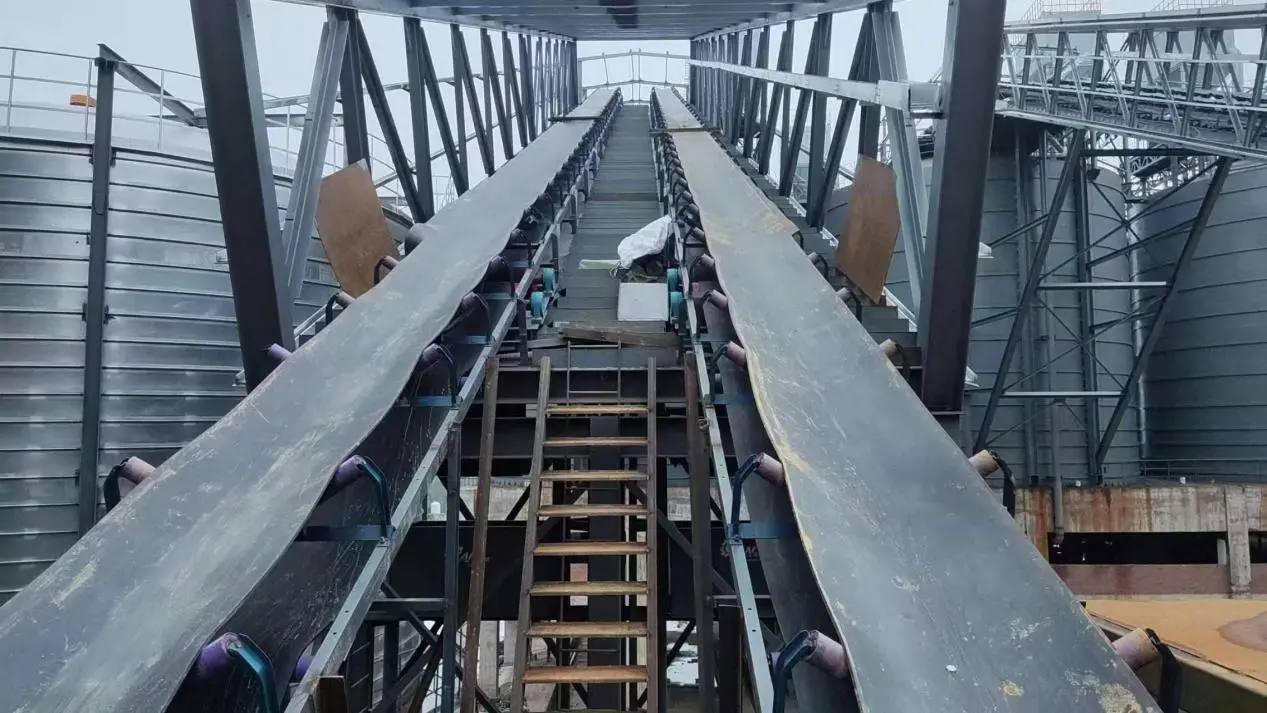

تم تطبيق YUFENG V Return Idler Roller لإرجاع أقسام الناقل التي تنقل الفحم والشوائب والمواد المجمعة. يساعد الدعم على شكل V في الحفاظ على موضع الحزام أثناء النقل لمسافات طويلة ويقلل الحاجة إلى تصحيح الحزام اليدوي بشكل متكرر.

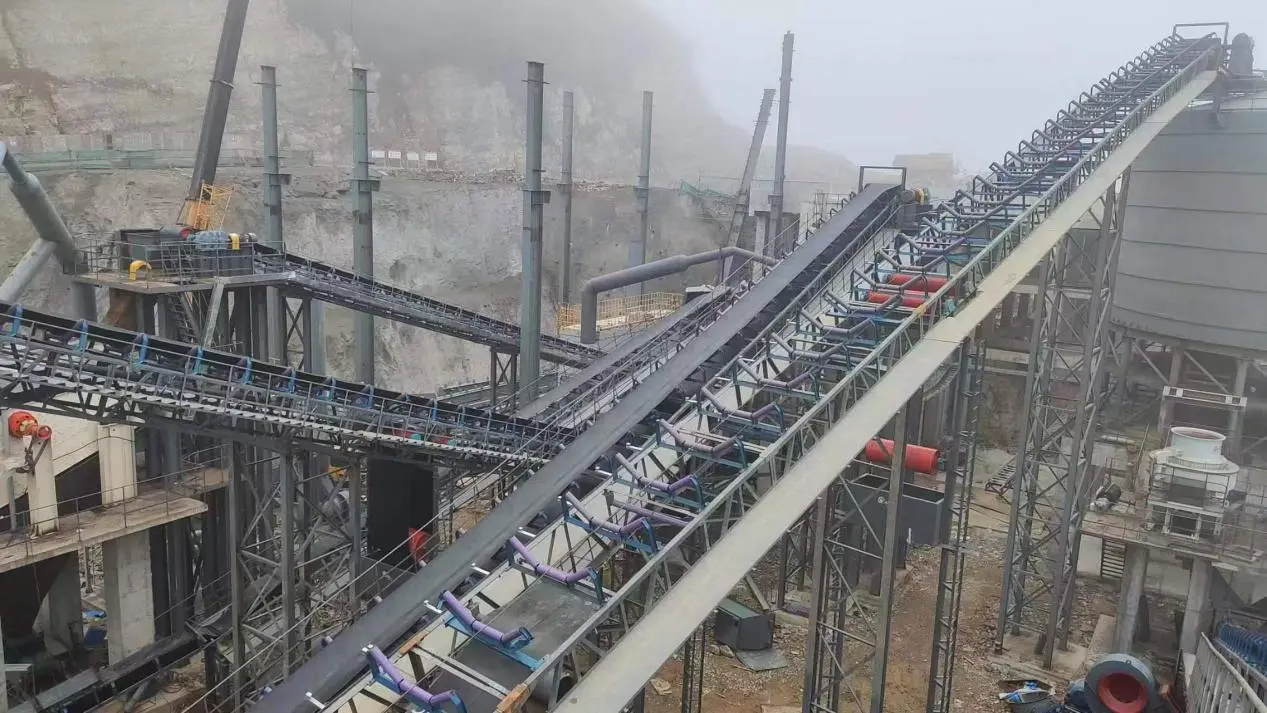

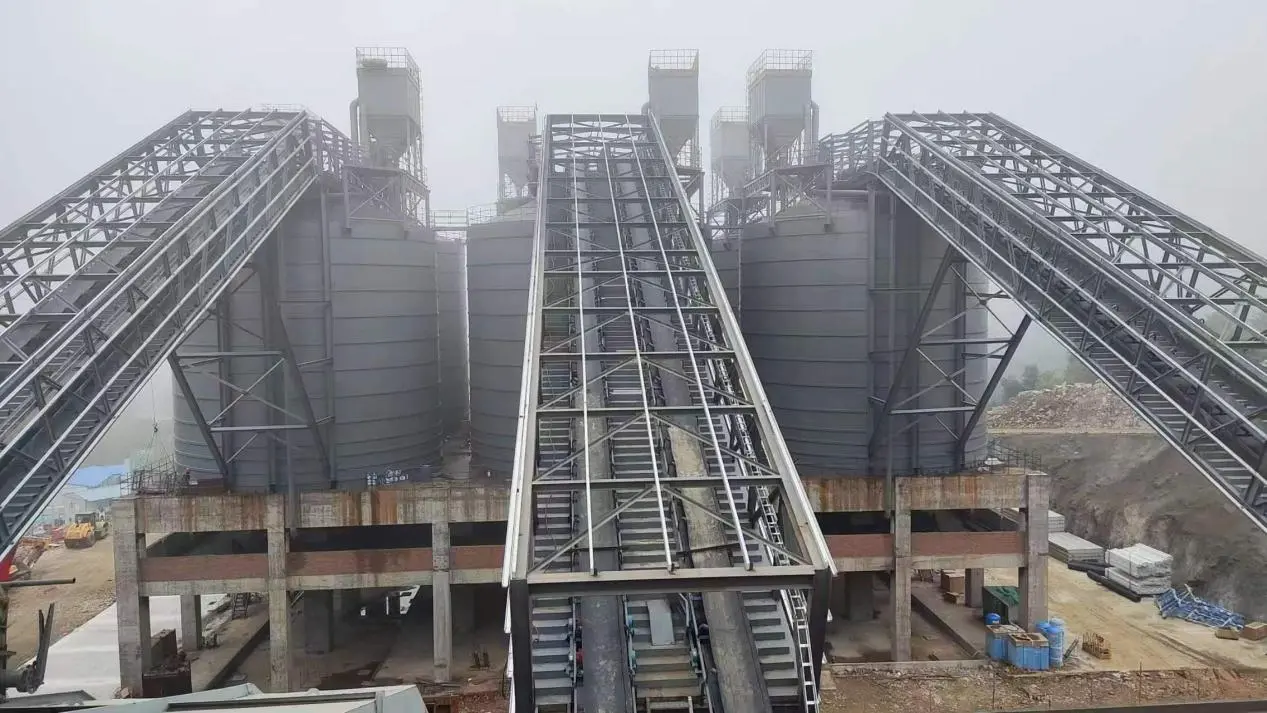

أنظمة نقل الأسمنت والركام

في مصانع الأسمنت والركام، تتعرض أحزمة العودة للغبار والاهتزاز ودورات التشغيل المستمرة. يوفر جسم الأسطوانة المجلفن وحماية المحمل متعدد المراحل حلاً عمليًا لهذه الظروف مع الحفاظ على إمكانية التحكم في متطلبات الصيانة الروتينية.

ناقلات المواد السائبة الساحلية

بالنسبة للناقلات الخارجية المعرضة للرطوبة والضباب الملحي، توفر YUFENG تكوينات مجلفنة ومخصصة مقاومة للتآكل. يساعد هيكل الختم المعزز على حماية المحامل الداخلية ويدعم فترات تشغيل أطول بين عمليات فحص الصيانة.

مراقبة جودة المصنع والتوريد المخصص

عملية التصنيع التي تسيطر عليها

تدير YUFENG معالجة الأنابيب، وتشكيل الإطار، واللحام، وتجميع الأسطوانة والفحص النهائي داخل نظام الإنتاج الخاص بها. يتم فحص الأبعاد الرئيسية وأداء التشغيل قبل طرح المنتجات للشحن.

مطابقة الناقل المخصصة

يمكن للعملاء توفير عرض الحزام الناقل، وقطر الأسطوانة، وأبعاد التثبيت وظروف التشغيل. يمكن لمهندسي YUFENG بعد ذلك إعداد المواصفات المطابقة أو رسومات CAD لمشاريع النقل البديلة والجديدة.

دعم المصنع مباشرة

توفر YUFENG تقييم العينة وتأكيد المواصفات الفنية والإنتاج المخصص والإمداد المباشر من المصنع للموزعين ومصنعي الناقلات والمقاولين الهندسيين والمستخدمين النهائيين الصناعيين.

أكمل جدول معلمات مواصفات المنتج

تدعم YUFENG الإنتاج الضخم بالحجم الكامل والمعالجة المخصصة غير القياسية للأسطوانة، والتي تغطي أقطار الأسطوانة المتعددة وعروض التجميع وزوايا ميل V لتتناسب مع عروض الحزام الناقل المختلفة ومتطلبات التحميل:

لماذا تختار منتجات مصنع YUFENG

تصنيع المصنع ومراقبة الجودة

تتحكم YUFENG في عملية الإنتاج الكاملة بدءًا من إعداد أنبوب الأسطوانة وتشكيل الإطار وحتى اللحام وتركيب المحامل والموازنة والفحص النهائي. يتم فحص كل مجموعة من أسطوانات V Return Idler Roller للتأكد من دقة الأبعاد وجودة اللحام وسلاسة الدوران وحالة التجميع العامة قبل الشحن. تتيح لنا عملية التصنيع المتكاملة هذه الحفاظ على جودة المنتج المتسقة عبر كل من الطلبات القياسية ومشاريع النقل المخصصة.

التخصيص الهندسي لأنظمة النقل المختلفة

نحن ندعم أقطار الأسطوانة المخصصة والأطوال الفعالة والزوايا على شكل حرف V وأبعاد الإطار وتكوينات المواد وفقًا لعرض الحزام الناقل وحمل التشغيل ومتطلبات التثبيت. بالنسبة للبيئات الصعبة، تشتمل التكوينات الاختيارية على الفولاذ المجلفن بالغمس الساخن، ومكونات الفولاذ المقاوم للصدأ، والإطارات المقواة، ومجموعات المحامل ذات درجة الحرارة العالية. يمكن للعملاء تقديم رسومات الناقل أو معلمات التشغيل، ويمكن لفريقنا الهندسي أن يوصي بتكوين مناسب للأسطوانة الوسيطة.

التوريد والدعم الفني على المدى الطويل

مع مرافق الإنتاج والاختبار المخصصة، تدعم YUFENG كلا من طلبات الاستبدال المنتظمة ومشاريع أنظمة النقل واسعة النطاق. نحن نقدم الرسومات الفنية وتأكيد المواصفات وترتيبات العينات وتنسيق الإنتاج قبل الشحن، تليها إرشادات التثبيت والصيانة عن بعد عند الحاجة.

يساعد هيكل الخدمة هذا مقاولي الناقلات وتكامل الأنظمة وفرق المشتريات الصناعية على تبسيط المصادر والحفاظ على مواصفات متسقة عبر خطوط النقل المتعددة.

الأسئلة المتداولة

س 1: ما هو الفرق الرئيسي بين الأسطوانة الوسيطة والأسطوانة الوسيطة ذات العودة المستقيمة؟

أ1:يوفر وسيط العودة المستقيم دعمًا سلبيًا مسطحًا، بينما يستخدم وسيط العودة V بكرات مائلة لإنشاء سطح تشغيل موجه لحزام العودة. يساعد هذا التكوين في الحفاظ على موضع الحزام وتقليل تآكل الحافة الأحادية، مما يجعله أكثر ملاءمة لأنظمة النقل حيث يكون تجول الحزام مصدر قلق متكرر.

Q2: هل يمكن تخصيص أسطوانة V Return Idler Roller لأنظمة النقل المختلفة؟

أ2:نعم. يمكن لشركة YUFENG تخصيص قطر الأسطوانة، الطول الفعال، عرض التجميع، الزاوية V، سمك الإطار والمواد وفقًا لتصميم الناقل. تتوفر أيضًا تكوينات خاصة مثل مكونات الفولاذ المقاوم للصدأ، والإطارات المقواة، ومجموعات تحمل درجات الحرارة العالية للتطبيقات الصعبة.

س 3: ما هي الصيانة المطلوبة لبكرات الوسيط؟

أ3:تتضمن الصيانة الروتينية بشكل أساسي فحص دوران الأسطوانة، وحالة الإطار واللحام، وسلامة السطح المجلفن، ومحاذاة الناقل. كما يساعد الحفاظ على شد الحزام بشكل صحيح ومحاذاة إطار الناقل بشكل صحيح على منع التحميل الجانبي الزائد وإطالة عمر خدمة التباطؤ.

س 4: ما هي المعلومات التي يجب تقديمها عند طلب عرض الأسعار؟

أ4:يجب على المشترين تقديم عرض الحزام الناقل، وقطر الأسطوانة، وسرعة الحزام، والمواد التي يتم نقلها، وبيئة التشغيل، وزاوية V المطلوبة إذا كانت متوفرة. يمكن أيضًا توفير رسومات الناقل أو أبعاد التباطؤ الموجودة حتى تتمكن YUFENG من التوصية بالتكوين المناسب وإعداد عرض أسعار المصنع.

Q5: هل يمكن لشركة YUFENG تقديم عينات قبل الإنتاج بالجملة؟

أ5:نعم. يمكن ترتيب أوامر العينات للتحقق من المواصفات واختبار التثبيت قبل الإنتاج بكميات كبيرة. يمكن لشركة YUFENG أيضًا توفير الرسومات الفنية ومعلمات المنتج لمساعدة العملاء على تأكيد التوافق مع نظام النقل الحالي الخاص بهم.

الاتصال يوفينغ

إذا كنت بحاجة إلى أسطوانة V Return Idler Roller لنظام ناقل به تجول متكرر للحزام أو تآكل غير متساوي للحواف أو ظروف تشغيل مطلوبة من جانب العودة، فاتصل بـ YUFENG للحصول على مواصفات المنتج والرسومات المخصصة ودعم العينات والتسعير المباشر من المصنع.
