مُصنع محترف للتدريب ومحاذاة الأسطوانة الوسيطة لأنظمة تتبع الحزام الناقل

يوفينغ تدريب ومحاذاة الأسطوانة المهملة، المعروف أيضًا باسم وحدة التباطؤ المركزية للتدريب الذاتي، أو بكرة المحاذاة الذاتية للاحتكاك، أو وحدة التباطؤ لتتبع الحزام، تم تصميمها للمساعدة في تصحيح انحراف الحزام الجانبي أثناء تشغيل الناقل. يتم تركيبه بشكل رئيسي على ناقلات الحزام لمسافات طويلة حيث يكون تتبع الحزام المستمر مهمًا لتقليل انسكاب المواد، وتآكل الحواف، وحركة الحزام غير المستقرة.

تتكون مجموعة الأسطوانة عادة من بكرة حمل رئيسية، وبكرات توجيه رأسية، وإطار دعم قابل للتأرجح. عندما يتحرك الحزام الناقل بعيدًا عن خط الوسط المقصود، تتلقى بكرة التوجيه قوة جانبية وتتسبب في تأرجح الإطار الداعم، مما يولد قوة تصحيحية توجه الحزام مرة أخرى نحو موضع التشغيل المصمم.

توفر YUFENG وحدات تباطؤ للتدريب على الاحتكاك، ووحدات تباطؤ للتدريب مخروطية الشكل، ووحدات تباطؤ لمحاذاة الإرجاع من النوع V، وتكوينات مجلفنة، وإصدارات HDPE، وإنشاءات بكرات توجيه خاصة للتعدين، والأسمنت، والموانئ، والكيماويات، وأنظمة نقل المواد السائبة الأخرى.

التدريب ومواءمة أنواع التباطؤ

التدريب على الاحتكاك محاذاة المهمل

يستخدم جهاز التباطؤ للتدريب على الاحتكاك إطارًا متأرجحًا مع بكرات توجيه جانبية للاستجابة لحركة الحزام الجانبي. يتم استخدامه بشكل أساسي في قسم الحمل العلوي للناقلات ذات المسافات الطويلة والثقيلة حيث يجب التحكم في انحراف الحزام المتكرر.

التدريب المخروطي محاذاة المهمل

تستخدم الأسطوانة المخروطية الاختلافات في سرعة سطح الأسطوانة الناتجة عن هندستها المدببة لتوفير تأثير توسيط سلبي. إنها مناسبة لأنظمة النقل ذات الحمولة الخفيفة نسبيًا، بما في ذلك معدات نقل الحبوب والتعبئة والخدمات اللوجستية.

إرجاع محاذاة التباطؤ من النوع V

يستخدم جهاز تباطؤ محاذاة الإرجاع من النوع V بكرتين تم ترتيبهما في تكوين على شكل حرف V للحد من الحركة الجانبية لحزام الإرجاع الفارغ. هيكلها البسيط نسبيًا يجعلها مناسبة لقسم الإرجاع المنخفض لأنظمة النقل التقليدية.

نوع الأسطوانة	السمة الأساسية	حالة العمل المطبقة
التدريب على الاحتكاك محاذاة المهمل	تصحيح إطار التأرجح مع استجابة جانبية حساسة	قسم الحمل العلوي والنقل الثقيل لمسافات طويلة
التدريب المخروطي محاذاة المهمل	التمركز السلبي من خلال اختلاف سرعة الأسطوانة المدببة	الحبوب خفيفة الحمل والخدمات اللوجستية والنقل العام
إرجاع محاذاة التباطؤ من النوع V	هيكل على شكل حرف V يحد من حركة حزام الإرجاع	قسم العودة السفلي ونقل المواد الجافة

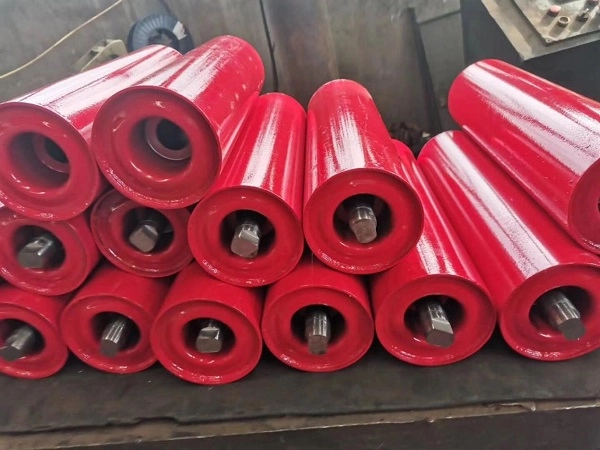

مبدأ تتبع الحزام التلقائي

كشف انحراف الحزام

عندما يتحرك الحزام الناقل بشكل جانبي من موضع التشغيل الطبيعي، فإن حافة الحزام تلامس أسطوانة التوجيه العمودية. تقوم أسطوانة التوجيه بنقل القوة الجانبية إلى الإطار الداعم.

حركة الإطار المتأرجح

تتسبب قوة التوجيه في دوران مجموعة التباطؤ بأكملها حول هيكلها الداعم. يتم تحديد زاوية التأرجح من خلال انحراف الحزام وتصميم آلية المحاذاة.

توليد القوة التصحيحية

بمجرد أن يغير إطار الأسطوانة اتجاهه بالنسبة للحزام، يتم توليد قوة توجيه عكسية للمساعدة في تحريك الحزام نحو الخط المركزي للناقل.

حزام العودة إلى المركز

عندما يتحرك الحزام للخلف نحو موضعه الطبيعي، فإن القوة الجانبية المؤثرة على بكرة التوجيه تقل وتعود مجموعة المحاذاة نحو موضعها الطبيعي، مما يسمح بتصحيح التتبع المستمر أثناء التشغيل.

التدريب ومحاذاة تكوينات المهمل

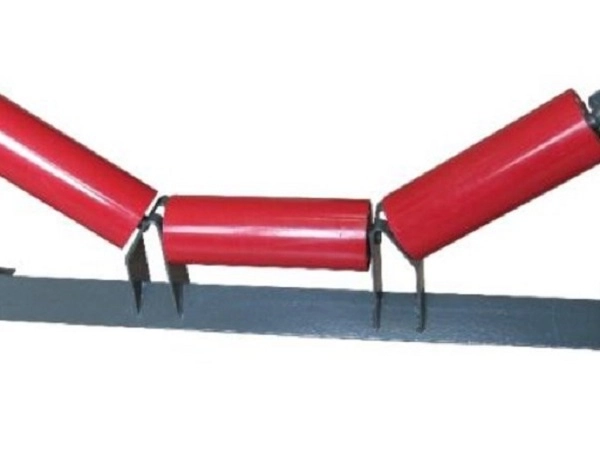

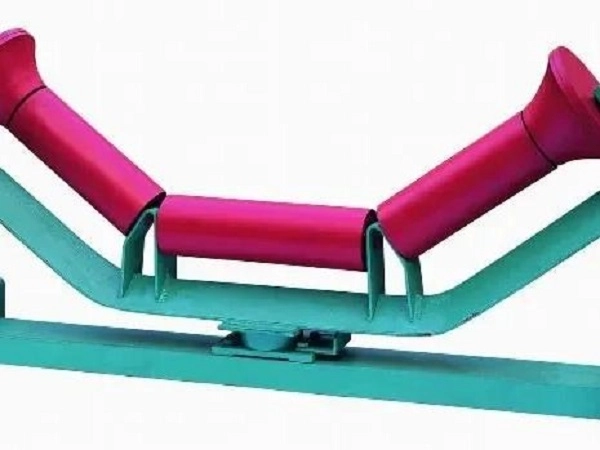

وحدة تباطؤ للتدريب على الاحتكاك ذات ثلاث بكرات

يتم استخدام هيكل الحوض ثلاثي الأسطوانات مع بكرات التوجيه الرأسية الثنائية في أقسام الحمل العلوية. يمكن تركيبه على فترات زمنية مناسبة على خطوط نقل المواد الثقيلة لمسافات طويلة للمساعدة في التحكم في انحراف الحزام.

أسطوانة التدريب المخروطية

يوفر تكوين الأسطوانة المدببة تمركزًا سلبيًا للحزام من خلال الاختلافات في السرعة الطرفية. إنها مناسبة لتطبيقات التحميل الخفيف التي تتطلب ضوضاء تشغيل أقل ومساعدة تتبع بسيطة.

تباطؤ التدريب على العودة من النوع V

يدعم الهيكل من النوع V حزام العودة الفارغ مع الحد من الحركة الجانبية. يمكن استخدامه كجزء من ترتيب تتبع حزام العودة على الناقلات الطويلة.

وحدة تباطؤ للتدريب مجلفنة بالغمس الساخن

تتلقى الأسطوانة وقوس الدعم معالجة مجلفنة بالغمس الساخن لتحسين مقاومة التآكل في بيئات النقل الخارجية مثل ساحات التخزين المفتوحة والموانئ والمناطق الصناعية الرطبة.

HDPE Shell التدريب المهمل

تستخدم الأسطوانة الرئيسية غلاف HDPE بينما يتم اختيار مكونات الدليل وفقًا للتطبيق. يتجنب هذا البناء تآكل القشرة الفولاذية التقليدية ويمكن استخدامه في المصانع الكيماوية والمناطق الساحلية وبيئات الضباب الملحي.

مثبطات اللهب ومضادة للكهرباء الساكنة للتدريب

يمكن تكوين مواد أسطوانة التوجيه الموصلة والمثبطة للهب لأنظمة نقل مناجم الفحم تحت الأرض المطبقة حيث يجب أن تلبي مكونات تتبع الحزام متطلبات السلامة الإضافية.

المواصفات الفنية

غرض	مواصفة
قطر الأسطوانة القياسي	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 ملم
عرض الحزام المتطابق	500-2400 ملم
أنواع المحاذاة	الاحتكاك/المخروطي/العودة من النوع V
زاوية التأرجح	15 درجة - 30 درجة لتكوين التدريب على الاحتكاك القياسي
دليل ارتفاع الأسطوانة	قابلة للتخصيص
مادة القشرة	Q235 الكربون الصلب / HDPE / 304 الفولاذ المقاوم للصدأ
تحمل	إزالة محلية عالية الدقة / SKF / FAG C3
حماية الختم	ختم متاهة مركب مزدوج / ثلاثي
المعالجة السطحية	الرش الكهروستاتيكي / الجلفنة بالغمس الساخن / تأخر PU
طلب	التعدين / الأسمنت / الميناء / المواد الكيميائية / نقل المواد السائبة

خيارات التخصيص

قذيفة الأسطوانة الرئيسية

يمكن لشركة YUFENG توفير الفولاذ الكربوني Q235، HDPE و304 أغطية الأسطوانة الرئيسية المصنوعة من الفولاذ المقاوم للصدأ وفقًا للحمل والتآكل والمتطلبات البيئية.

المعالجة السطحية

تتوفر خيارات الرش الكهروستاتيكي والغلفنة بالغمس الساخن وتأخر PU وفقًا للحماية المطلوبة من التآكل ومقاومة التآكل وبيئة التشغيل.

آلية التأرجح

يمكن تكوين آلية الدعم كهيكل متأرجح احتكاكي، أو هيكل مركزي سلبي مخروطي أو هيكل محاذاة رجوع من النوع V وفقًا لموضع الحزام ومتطلبات التتبع.

نظام الختم

يمكن اختيار هياكل ختم متاهة النايلون المركبة المزدوجة أو الثلاثية مع أختام ملامسة مطاطية لتقليل تغلغل الغبار والماء في تجويف المحمل.

تحمل التكوين

يمكن تحديد المحامل المحلية عالية الدقة أو محامل التخليص SKF/FAG C3 المستوردة وفقًا لظروف تشغيل الناقل ومتطلبات العملاء.

مواد الأسطوانة الدليلية الخاصة

يمكن تكوين مواد أسطوانة التوجيه ذات درجات الحرارة المنخفضة ومثبطات اللهب والمضادة للكهرباء الساكنة لتطبيقات المناجم المتخصصة والمناطق الباردة.

المواد الخام وبناء الأسطوانة

قذيفة الأسطوانة الرئيسية

تستخدم الأسطوانات الفولاذية القياسية أنبوب فولاذي ERW عالي التردد Q235، بينما تستخدم تكوينات HDPE مادة HDPE البكر. يمكن مطابقة أبعاد الغلاف وسمك الجدار مع حمولة الناقل المطلوبة.

رمح الأسطوانة

يتم استخدام الفولاذ المستدير الصلب المسحوب على البارد 45# للعمود في التكوينات القياسية، مما يوفر مقاومة للانحناء تحت الأحمال الشعاعية والتأرجحية.

دليل الطبقة الخارجية الأسطوانة

يمكن أن تستخدم بكرات التوجيه الجانبية مادة المطاط الطبيعي أو مادة البولي يوريثين المقاومة للتآكل لتقليل التلامس المباشر مع حافة الحزام الناقل أثناء تصحيح التتبع.

قوس سوينغ

يمكن تصنيع إطار التأرجح من لوح فولاذي سميك Q235 باستخدام عمليات الختم واللحام المتكاملة لتوفير الدعم الهيكلي المطلوب للحركة المتأرجحة المتكررة.

مكونات الختم

يتم استخدام حلقات متاهة من النايلون عالية المتانة وحلقات إغلاق من مطاط النتريل المقاوم للطقس لحماية منطقة المحمل من الغبار والرطوبة.

فحص المواد الخام

يتم أخذ عينات من الأنابيب الفولاذية والأعمدة والمحامل للتأكد من مقاومة الدوران المطبقة ودقة الأبعاد والخصائص المتعلقة بالتعب قبل الدخول في عملية التجميع. يتم رفض المواد غير المؤهلة.

مؤشرات الأداء

عنصر الأداء	المتطلبات القياسية	معيار الاختبار
معامل مقاومة الدوران	.00.008	ايزو 15365
درجة حماية من الغبار والماء	IP65	معيار اختبار IP
عمر خدمة التأرجح المقدر	≥30,000 ساعة عمل	اختبار التعب في أرجوحة المصنع
تركيز قذيفة الأسطوانة	.50.5 ملم	اختبار مؤشر الطلب
دليل فقدان التآكل المطاطي	.01.0 سم³/1.61 كم	ايزو 4649
زاوية التأرجح الحرة لإطار التأرجح	15 درجة – 30 درجة	اختبار مخصص للمصنع

يعتمد أداء التتبع الفعلي على عرض الحزام، وشد الحزام، ومحاذاة الناقل، وتكوين الأسطوانة، وحمولة المواد، وموضع التثبيت، وظروف التشغيل.

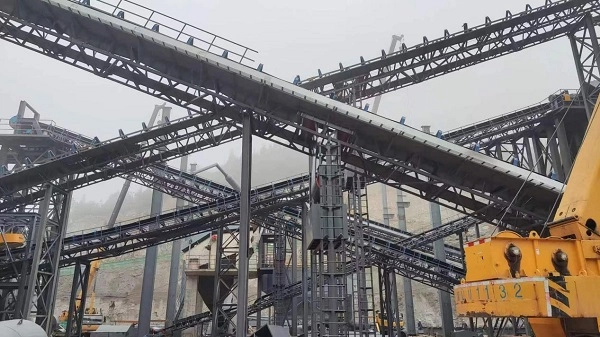

التطبيقات حسب حالة الناقل

نقل المواد الثقيلة لمسافات طويلة

تعتبر وحدات التباطؤ للتدريب على الاحتكاك مناسبة للناقلات لمسافات طويلة التي تنقل الخام والفحم والمواد الخام الأسمنتية وغيرها من المواد السائبة الثقيلة حيث يلزم الحفاظ على تتبع الحزام أثناء التشغيل المستمر.

نقل المواد ذات التحميل الخفيف

يمكن استخدام تباطؤ التدريب المخروطي للحبوب ومنتجات التعبئة والتغليف ونقل الركام الخفيف حيث يكون حمل الحزام المطلوب وقوة التتبع معتدلة نسبيًا.

عودة محاذاة الحزام

يتم استخدام وحدات تباطؤ محاذاة الإرجاع من النوع V في قسم الإرجاع الفارغ السفلي للمساعدة في الحد من حركة الحزام الجانبي دون إضافة هياكل تصحيح ميكانيكية معقدة.

نقل في الهواء الطلق

يمكن اختيار التكوينات المجلفنة للساحات المفتوحة والموانئ والبيئات الخارجية الرطبة حيث يمكن للرطوبة الجوية تسريع التآكل.

البيئات المسببة للتآكل

يمكن أخذ تكوينات غلاف HDPE في الاعتبار للبيئات الساحلية والكيميائية والضبابية الملحية حيث يعد تقليل التآكل المعدني جزءًا مهمًا من اختيار مكونات الناقل.

التعدين تحت الأرض

يمكن استخدام تكوينات أسطوانة التوجيه المقاومة للهب والمضادة للكهرباء الساكنة مع أنظمة نقل منجم الفحم تحت الأرض الخاضعة لمتطلبات السلامة ذات الصلة.

التثبيت والاستبدال

مجموعة إطار الناقل الجديد

يجب تثبيت دعامة محاذاة التدريب على إطار الناقل وفقًا لمسافة التثبيت المصممة. يجب بعد ذلك تعديل ارتفاع أسطوانة التوجيه بحيث يكون الخلوص بين أسطوانة التوجيه وحافة الحزام حوالي 5-10 مم، في حين يجب أن يظل الإطار الكامل قادرًا على التأرجح بحرية.

تعديل آلية التأرجح

بعد التثبيت، يجب تشديد مسامير تثبيت الدعامة بشكل آمن دون تقييد حركة التأرجح المصممة. يجب تشغيل الحزام في ظل ظروف خاضعة للرقابة للتحقق من أداء التتبع والسماح بتعديل موضع الدعامة النهائي إذا لزم الأمر.

استبدال الأسطوانة البالية

يجب إيقاف الناقل وعزله عن مصدر الطاقة قبل الصيانة. يمكن إزالة مجموعة المحاذاة الكاملة بعد فك مثبتات الدعامة، بينما يمكن استبدال الأسطوانة الرئيسية أو بكرة التوجيه التالفة بشكل منفصل عندما يسمح الهيكل بذلك.

تخطيط لمسافات طويلة

بالنسبة لخطوط النقل لمسافات طويلة التي يزيد طولها عن 500 متر تقريبًا، يمكن ترتيب تدريب محاذاة مجموعات التباطؤ على فترات زمنية مناسبة. يجب تحديد التباعد الفعلي وفقًا لمحاذاة الناقل وسلوك الحزام وظروف التشغيل.

مطابقة منتجات نظام الناقل

سلسلة الحزام الناقل

يمكن لشركة YUFENG توفير حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل الجانبي، وحزام نقل الأنابيب، وحزام النقل المزخرف، وحزام النقل ذو القمة الخشنة لتكوينات النقل المختلفة.

سلسلة الأسطوانة الناقلة

تشتمل المنتجات الداعمة على وحدات تباطؤ تحمل الحوض الصغير، ووحدات تباطؤ الصدمات، ووحدات تباطؤ العودة، وتجميعات الأسطوانة ذاتية المحاذاة والأقواس المقابلة وحوامل الدعم.

إكسسوارات مطاطية

تتوفر صفائح مطاطية مقاومة للتآكل، وحواف الناقل، ومواد لاصقة لإصلاح الفلكنة، ومجموعات الترقيع لتركيب الناقل، وصيانته، والإصلاح الميداني.

سلسلة خطوط أنابيب HDPE

يمكن توفير أنابيب المياه HDPE وأنابيب نعرات HDPE لتطبيقات نقل المياه والطين المساعدة في مشاريع التعدين والصناعية.

معالجة مخصصة

يمكن لشركة YUFENG ضبط قطر الأسطوانة، وارتفاع بكرة التوجيه، وزاوية التأرجح، وأبعاد العمود وهيكل الختم وفقًا لرسومات عمل العميل ومتطلبات الناقل.

المعايير وتوثيق الجودة

معايير الناقل

يتم تصنيع بكرات التباطؤ للتدريب والمحاذاة من YUFENG بالرجوع إلى متطلبات CEMA وGB/T10595 وISO15365 لمعدات النقل وأداء الأسطوانة.

متطلبات السلامة

يمكن تصنيع التكوينات المخصصة للتعدين تحت الأرض وفقًا لمتطلبات السلامة المعمول بها في مناجم الفحم. تعتمد الشهادة المعمول بها على التكوين النهائي للمنتج والاستخدام المقصود.

توثيق الجودة

يمكن أن تشمل الوثائق المتاحة شهادة إدارة الجودة ISO9001، ووثائق التصدير CE، وتقارير فحص المواد الخام من SGS، ووثائق اختبار سلامة مناجم الفحم، وتقارير اختبار تعب التأرجح في المصنع وعمر الخدمة.

التعبئة والتغليف والتخزين

محاذاة مجموعات التباطؤ ذات القطر الصغير

يمكن تجميع مجموعات محاذاة التباطؤ مقاس 76 و89 و108 مم بسلك فولاذي، وتزويدها بأغطية واقية على الأعمدة ومعبأة في صناديق خشبية صلبة للنقل.

إطارات المهمل ذات المحاذاة الثقيلة الكبيرة

يمكن ترتيب مجموعات التباطؤ ذات المحاذاة الثقيلة مقاس 168 و194 و219 مم على منصات خشبية وحمايتها بغشاء بلاستيكي لتقليل خدوش الدعامات وتلف السطح أثناء الشحن.

HDPE محاذاة العاطلين

يمكن فصل تكوينات HDPE بالرغوة أو مواد التوسيد الأخرى لتقليل تصادم السطح وتشوهه أثناء التحميل والتفريغ.

متطلبات التخزين

يجب تخزين وحدات التباطؤ للتدريب على المحاذاة أفقيًا على منصات نقالة بارتفاع تكديس موصى به لا يزيد عن 1.2 متر. يجب أن يستخدم التخزين الخارجي غطاءً مقاومًا للماء ويتجنب التعرض لفترات طويلة لمياه الأمطار وأشعة الشمس المباشرة.

كيفية اختيار التدريب الصحيح ومحاذاة الأسطوانة الوسيطة

موقف الناقل

حدد أولاً ما إذا كان وسيط المحاذاة مطلوبًا لقسم الحمل العلوي أو قسم الإرجاع السفلي. يتم استخدام تباطؤ التدريب على الاحتكاك بشكل عام لحمل المقاطع، في حين يتم استخدام الهياكل من النوع V بشكل شائع لمقاطع الإرجاع.

عرض الحزام وقطر الأسطوانة

يتم توفير عرض الحزام الناقل وأبعاد الإطار الموجودة لتحديد قطر الأسطوانة المناسب وطول الأسطوانة وتكوين العمود وأبعاد بكرة التوجيه.

طول الناقل والحمولة

يؤثر طول الناقل وشد الحزام وحمل المواد على هيكل التتبع المطلوب. تتطلب أنظمة الأحمال الثقيلة لمسافات طويلة بشكل عام تكوينات خاملة للتدريب أكثر استجابة من الناقلات القصيرة ذات الأحمال الخفيفة.

بيئة العمل

يجب مراعاة الرطوبة ورذاذ الملح والتعرض للمواد الكيميائية ودرجة الحرارة والظروف الخارجية عند اختيار الهياكل المصنوعة من الفولاذ الكربوني أو المجلفن أو HDPE أو الفولاذ المقاوم للصدأ.

خصائص انحراف الحزام

يجب تقييم تكرار وشدة انحراف الحزام جنبًا إلى جنب مع محاذاة الناقل وظروف التحميل وترتيب التباطؤ الحالي قبل اختيار آلية التدريب المناسبة.

اطلب تدريبًا ومحاذاة عرض أسعار المهمل

المعلمات التقنية المطلوبة

للحصول على عرض أسعار دقيق، قم بتوفير عرض الحزام الناقل المطابق والقطر الخارجي للأسطوانة ومحاذاة نوع التباطؤ مثل الاحتكاك أو الإرجاع المخروطي أو النوع V وبيئة العمل وكمية الطلب الإجمالية ومنفذ التسليم المستهدف.

يمكن للمهندسين الفنيين في YUFENG تقييم تكوين الأسطوانة المناسب، وأبعاد بكرة التوجيه، وهيكل التأرجح، ونظام التحمل والختم وفقًا لتطبيق الناقل.

معلومات الاتصال العالمية لشركة يوفينغ

بريد إلكتروني

jayce@yuphengbelt.com

واتساب/وي شات/موبايل

+86 15318787602

عنوان المصنع

Xiagou Villege، ETDZ، تشينغداو، شاندونغ، الصين

View as

الأسطوانة الوسيطة ذاتية المحاذاة

إن الأسطوانة الوسيطة ذاتية المحاذاة عبارة عن مكون تتبع الحزام الأوتوماتيكي الذي تم إنتاجه حصريًا بواسطة YUFENG، وتم تصميمه لحل نقطة الألم العامة للناقل المتمثلة في تجول الحزام والانحراف في خطوط نقل المواد السائبة الثقيلة. باعتبارنا مصنعًا محترفًا لأسطوانة النقل للخدمة الشاقة، فإننا ندمج الهيكل المحوري الحثي الميكانيكي وتقنية الختم المتاهة متعددة المراحل في أسطوانة التباطؤ ذاتية المحاذاة YUFENG، مما يوفر توسيطًا فوريًا وتلقائيًا للحزام دون معايرة يدوية منتظمة. مجموعة التباطؤ الكاملة

عرض المزيد >> إرسال استفسار >>

معالجة التباطؤ الذاتي المحاذاة

من خلال الحفاظ على تتبع الحزام الدقيق في أنظمة النقل للخدمة الشاقة، يقوم جهاز YUFENG Troughing Self-Aligning Idler بتصحيح حركة الحزام الجانبي تلقائيًا الناتجة عن التحميل غير المتساوي والتشغيل لمسافات طويلة وانحراف الإطار. يحافظ هيكل الحوض المكون من 3 بكرات مع تصميم دليل محوري على أحزمة القماش والأسلاك الفولاذية في المنتصف مع تقليل تآكل الحواف وانسكاب المواد. تم تصميمه بمحامل محكمة الغلق ومكونات مقاومة للتآكل، وهو يوفر أداءً موثوقًا به في التعدين والموانئ والأسمنت وغيرها من البيئات الصناعية القاسية.

عرض المزيد >> إرسال استفسار >>

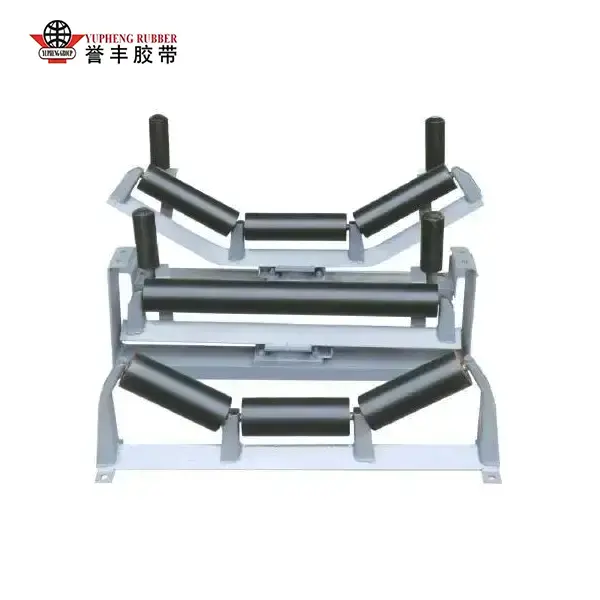

إرجاع التباطؤ الذاتي المحاذاة
