الأسطوانة الوسيطة للإرجاع المباشر من المصنع لأنظمة النقل الثقيلة

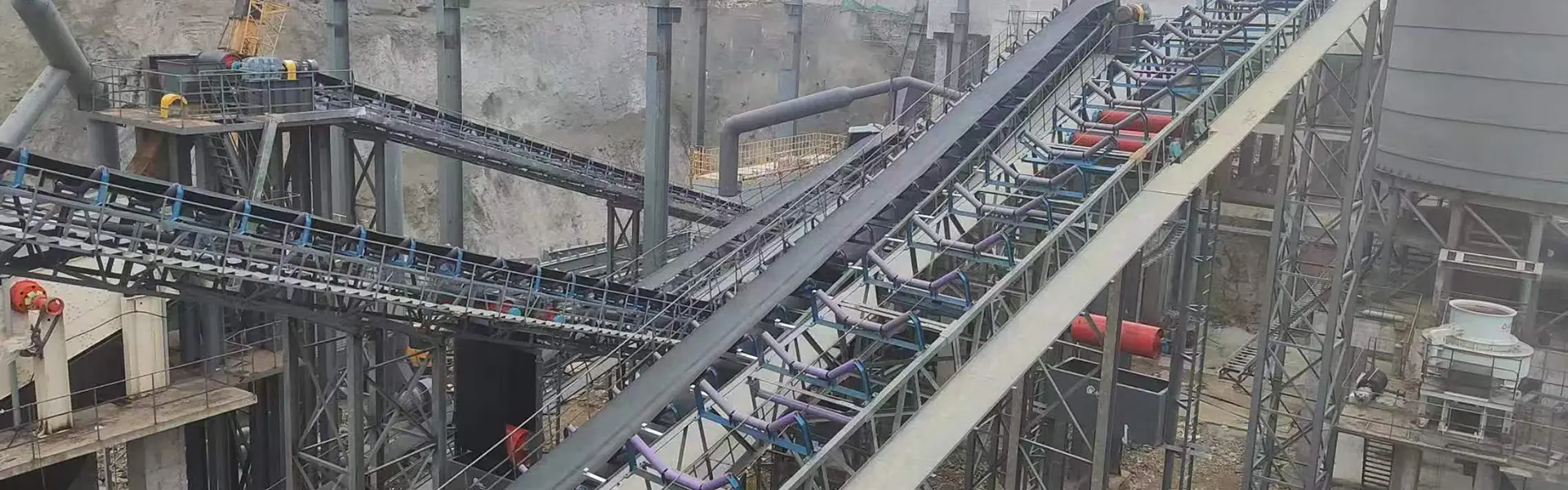

يوفينغ إرجاع الأسطوانة المهملة، والمعروفة أيضًا باسم بكرة العودة أو وحدة تباطؤ الناقل الخلفي، يتم تثبيتها على قسم العودة السفلي من ناقل الحزام لدعم الحزام الناقل الفارغ أثناء انتقاله مرة أخرى إلى قسم القيادة أو الذيل. وتتمثل وظائفها الرئيسية في الحفاظ على شكل الحزام، وتقليل الترهل، ودعم حركة العودة السلسة، والمساعدة في الحفاظ على تتبع الحزام المستقر.

تقوم شركة YUFENG بتزويد وحدات التباطؤ المتوازية المسطحة، والتمركز من النوع V، والتنظيف الذاتي الحلزوني، ومضاد التآكل HDPE، والأقراص المطاطية المجلفنة والمجلفنة للتعدين، والأسمنت، والموانئ، ومصانع الكيماويات، ومحطات الطاقة وغيرها من تطبيقات نقل المواد السائبة. يمكن اختيار مواد الغلاف المختلفة والمعالجات السطحية وهياكل الختم وتكوينات المحامل وفقًا لعرض الحزام وخصائص المواد وبيئة العمل.

تشمل الأقطار الخارجية القياسية 76، 89، 108، 114، 133، 168، 194 و219 ملم، مع توفر طول الأسطوانة وسمك الجدار وفقًا لرسومات إطار الناقل. تم تصميم الأسطوانات لتتوافق مع هياكل النقل الشائعة DTII وTD75 وCEMA.

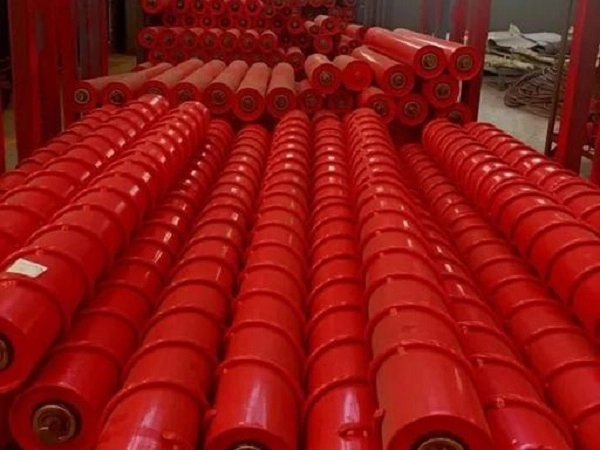

أنواع لظروف الناقل المختلفة

الأسطوانة الوسيطة ذات العودة المتوازية المسطحة

يستخدم جهاز التباطؤ المتوازي المسطح بكرة أسطوانية مستقيمة واحدة لدعم الحزام المفرغ. هيكلها البسيط مناسب لخطوط النقل التقليدية التي تحمل مواد جافة وغير لزجة نسبيًا حيث يتطلب دعم حزام الإرجاع الأساسي.

أسطوانة تباطؤ مركزية من النوع V

يستخدم وحدة تباطؤ العودة من النوع V بكرتين تم ترتيبهما في تكوين V لتوفير توجيه إضافي لتوسيط الحزام. إنها مناسبة لخطوط النقل لمسافات طويلة حيث قد يحدث انحراف للحزام أثناء عملية العودة المستمرة.

الأسطوانة الوسيطة ذات التنظيف الذاتي الحلزوني

يستخدم وسيط العودة الحلزوني شكلًا سطحيًا حلزونيًا للمساعدة في إزالة الطين والرمل الرطب والمواد اللزجة الأخرى من الجزء الخلفي من الحزام الناقل. إنها مناسبة للمناجم الرطبة ومحاجر الطين وأنظمة النقل التي تتعامل مع المواد ذات التصاق عالي بالحمل.

الأسطوانة المهملة لإرجاع البلاستيك HDPE

يستخدم جهاز إرجاع الإرجاع HDPE غلافًا غير معدني مقاوم للصدأ والرطوبة والوسائط الكيميائية المختارة. إن ضوضاء التشغيل المنخفضة والبنية المقاومة للتآكل تجعلها مناسبة للموانئ الساحلية والمصانع الكيماوية والبيئات الصناعية الرطبة.

نوع الأسطوانة	السمة الأساسية	حالة العمل المطبقة
وحدة الإرجاع المتوازية المسطحة	هيكل بسيط ودعم الحزام الأساسي	المواد السائبة الجافة وأقسام الإرجاع التقليدية
وحدة إرجاع من النوع V	تحسين القدرة على توسيط الحزام	خطوط النقل لمسافات طويلة عرضة لانحراف الحزام
دوامة التنظيف الذاتي العودة المهمل	يزيل المواد اللزجة من سطح الحزام	نقل المناجم الرطبة والطين والمواد اللزجة
وحدة إرجاع البلاستيك HDPE	خالية من الصدأ ومقاومة للتآكل ومنخفضة الضوضاء	البيئات الساحلية والرطبة والكيميائية

تكوينات لتطبيقات الناقل المختلفة

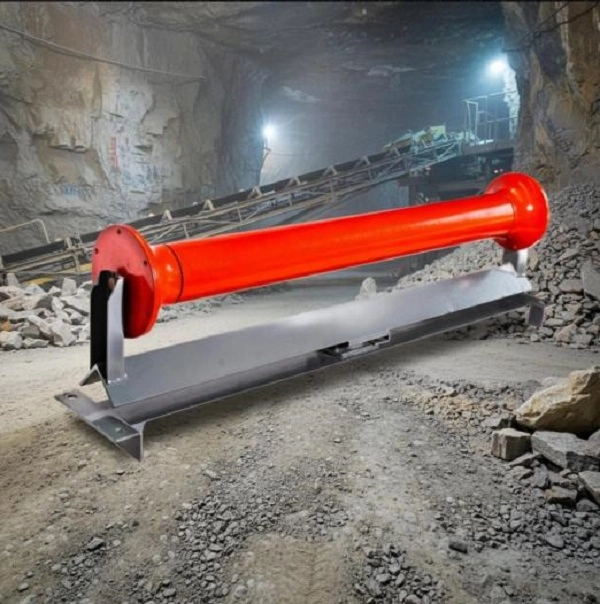

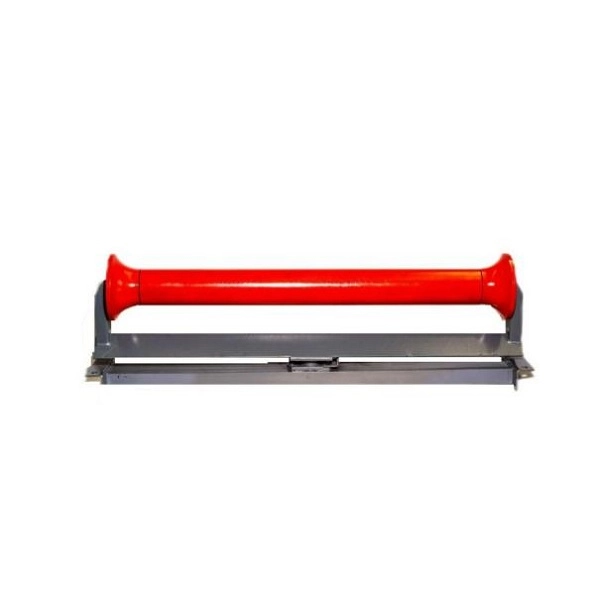

بكرة العودة الموازية المسطحة

التكوين الموازي المسطح هو الحل القياسي لدعم العودة لقسم الحزام الفارغ السفلي. إنها مناسبة للفحم والحجر الجيري والرمل وغيرها من المواد السائبة الجافة نسبيًا حيث يكون لحزام الإرجاع متطلبات محاذاة عادية.

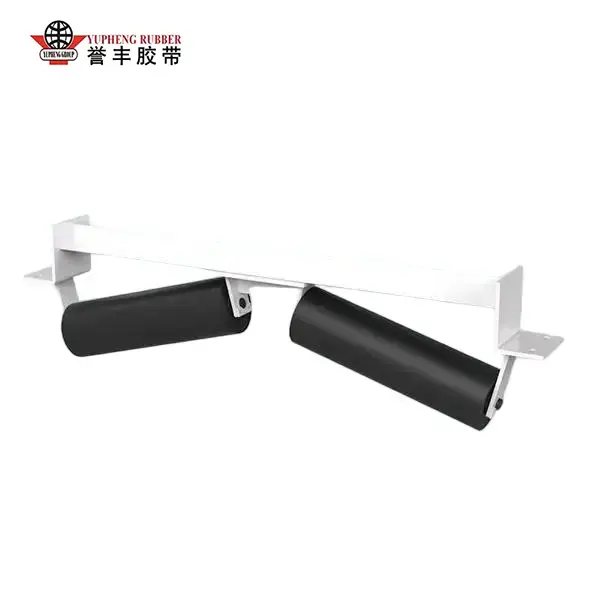

أسطوانة العودة المركزية من النوع V

يوفر التكوين من النوع V توجيهًا جانبيًا إضافيًا أثناء تحرك الحزام على طول قسم الإرجاع. يمكن أن يساعد في الحد من حركة الحزام من اليسار إلى اليمين في أنظمة النقل الطويلة وتقليل الاعتماد على المكونات التصحيحية الإضافية عندما يسمح تصميم الناقل بذلك.

أسطوانة إرجاع للتنظيف الذاتي الحلزوني

تم تصميم الهيكل الحلزوني لأحزمة العودة التي تحمل بقايا المواد اللزجة. يساعد الشكل الحلزوني على إزالة الطين المتراكم والطين والرمل الرطب من سطح الحزام لتقليل تراكم المواد حول الأسطوانة.

أسطوانة العودة المجلفنة بالغمس الساخن

توفر الجلفنة بالغمس الساخن حماية إضافية من التآكل لسطح الأسطوانة الفولاذية. هذا التكوين مناسب لساحات تخزين الماشية الخارجية وخطوط النقل في الهواء الطلق والبيئات الرطبة الأخرى حيث قد يتآكل الفولاذ التقليدي غير المعالج بسرعة أكبر.

HDPE بكرة العودة المضادة للتآكل

يزيل غلاف HDPE الصدأ السطحي الفولاذي التقليدي ويوفر مقاومة للرطوبة ورذاذ الملح والوسائط الكيميائية المختارة. إنها مناسبة للمحطات الساحلية وورش العمل الكيميائية والبيئات المسببة للتآكل الأخرى.

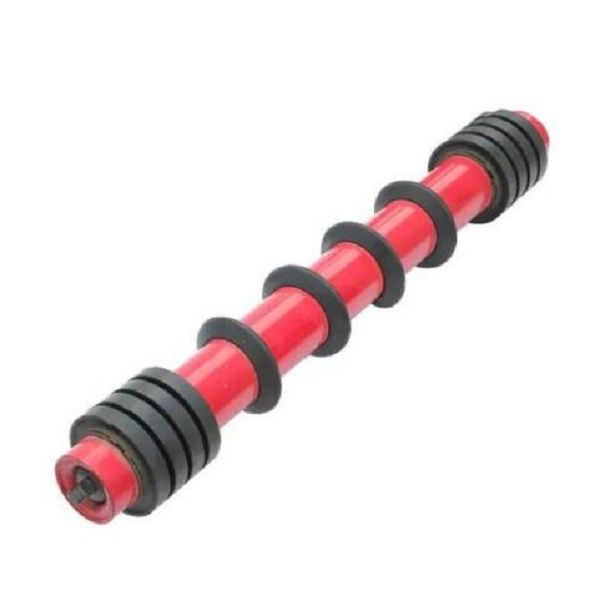

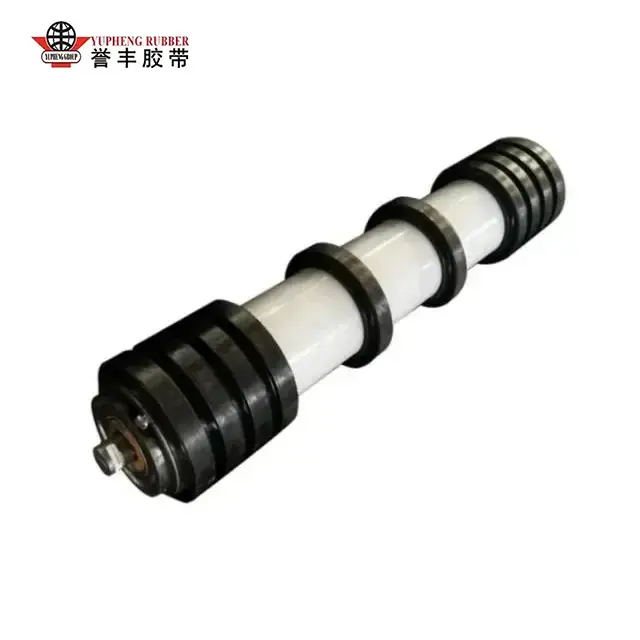

أسطوانة إرجاع القرص المطاطي

يتم ترتيب الأقراص المطاطية على طول عمود الأسطوانة لتوفير اتصال مرن مع حزام الإرجاع. يمكن للهيكل أن يمتص جزءًا من اهتزاز الحزام ويقلل التآكل المباشر بين حزام الإرجاع وسطح الأسطوانة الفولاذي الصلب.

تحديد

قطر الأسطوانة

توفر YUFENG أقطار خارجية قياسية تبلغ 76، 89، 108، 114، 133، 168، 194 و219 ملم. يجب أن يأخذ اختيار القطر في الاعتبار سرعة الحزام وعرض الحزام وحمل العودة وطول الناقل ومتطلبات التصميم لإطار الناقل.

مطابقة عرض الحزام

تم تصميم نطاق وحدة تباطؤ العودة ليناسب عرض الحزام الناقل الذي يتراوح ما بين 500 إلى 2400 مم تقريبًا. يمكن تخصيص طول الأسطوانة وأبعاد العمود وفقًا لأبعاد الإطار والقوس الفعلية.

توافق إطار الناقل

يمكن تكوين منتجات YUFENG Return Idler Roller لهياكل النقل من النوع DTII، وTD75، وCEMA. يجب على المشترين تقديم أبعاد الأسطوانة الحالية أو رسومات الإطار عند استبدال البكرات في نظام النقل الحالي.

توافق الحزام

يمكن مطابقة الأسطوانات مع حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل الجانبي، وأنظمة حزام نقل الأنابيب وفقًا لعرض الحزام، وهيكل الإرجاع وتخطيط الناقل.

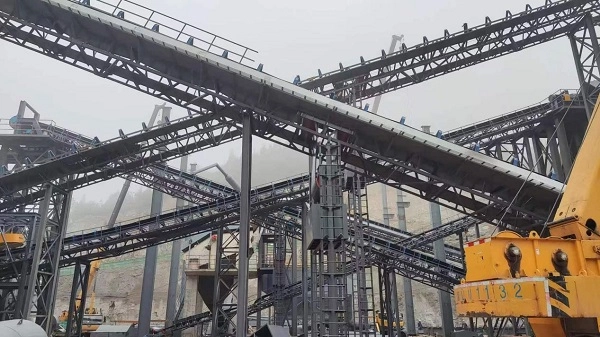

خيارات المواد والختم

مادة غلاف الأسطوانة

تشتمل مواد الغلاف المتوفرة على الفولاذ الكربوني Q235 والفولاذ المقاوم للصدأ HDPE و304. الفولاذ الكربوني مناسب للنقل العام للخدمة الشاقة، والبولي إيثيلين عالي الكثافة (HDPE) للبيئات الحساسة للتآكل، والفولاذ المقاوم للصدأ 304 للتطبيقات التي تتطلب مقاومة أعلى للتآكل.

المعالجة السطحية

تشمل خيارات المعالجة السطحية الطلاء بالرش الكهروستاتيكي، والغلفنة بالغمس الساخن، وتغليف الأقراص المطاطية. يمكن مطابقة المعالجة المختارة مع الرطوبة الخارجية والوسائط المسببة للتآكل والصدمات ومتطلبات ملامسة الحزام.

هيكل الختم

يمكن استخدام أنظمة إغلاق متاهة النايلون المركبة المزدوجة والثلاثية للمساعدة في الحد من دخول الغبار والماء إلى تجويف المحمل. يمكن أن توفر أختام التلامس المطاطية حاجزًا إضافيًا حول مجموعة المحمل.

تحمل التكوين

يمكن اختيار المحامل المحلية عالية الدقة أو المحامل المستوردة SKF/FAG C3 وفقًا لمتطلبات التشغيل وظروف التشغيل المستمرة ومواصفات العميل.

ظروف العمل الخاصة

يمكن النظر في تكوينات خاصة مثل بكرات العودة المقاومة للهب والمضادة للكهرباء الساكنة لتعدين الفحم تحت الأرض أو البكرات المقاومة لدرجات الحرارة المنخفضة للمناجم المفتوحة في المنطقة الباردة وفقًا للتطبيق الفعلي.

دعم الأقواس

يمكن لشركة YUFENG توفير دعامات دعم لأسطوانة الإرجاع بأحجام مختلفة بحيث يمكن مطابقة الأسطوانة المختارة مع إطار الناقل وهيكل التثبيت.

الهيكل والمواد الخام

شل الرول

تستخدم بكرات إرجاع الفولاذ القياسية الأنابيب الفولاذية ERW عالية التردد Q235، بينما تستخدم إصدارات HDPE مادة HDPE البكر. يمكن تعديل سمك جدار الغلاف وفقًا لطول الأسطوانة والحمل والقوة الهيكلية المطلوبة.

رمح الأسطوانة

يتم استخدام الفولاذ الدائري الصلب المسحوب على البارد 45# للعمود في التكوينات القياسية، مما يوفر مقاومة للانحناء والتشوه أثناء التشغيل المستمر.

تحمل

يتم استخدام محامل الكرات ذات الأخدود العميق C3 في التجميع الدوار. يؤثر اختيار المحمل على مقاومة الدوران وارتفاع درجة الحرارة وعمر الخدمة أثناء التشغيل المستمر للناقل.

مكونات الختم

يمكن أن يشتمل هيكل الختم على حلقات متاهة من النايلون عالية المتانة وحلقات إغلاق من مطاط النتريل المقاوم للطقس لتقليل دخول الغبار والماء إلى تجويف المحمل.

فحص المواد الخام

يتم أخذ عينات من الأنابيب الفولاذية والأعمدة والمحامل وفحصها قبل الدخول في عملية التجميع. يتم رفض المواد التي لا تستوفي متطلبات فحص المصنع قبل الإنتاج.

مؤشرات الأداء

عنصر الأداء	المتطلبات القياسية	معيار الاختبار
معامل مقاومة الدوران	.00.008	ايزو 15365
درجة حماية من الغبار والماء	IP65	معيار اختبار IP
عمر خدمة الحمل المقدر	≥30,000 ساعة عمل	اختبار الشيخوخة المعجل في المصنع
تركيز قذيفة الأسطوانة	.50.5 ملم	اختبار مؤشر الطلب
تحمل الوقت المضاد للشيخوخة	≥500 ساعة اختبار الشيخوخة في درجات الحرارة العالية	اختبار المختبر الداخلي
سعة التحميل المحورية الثابتة	1.5 مرة الحمل المقدر دون تشوه	اختبار الضغط الثابت

يعتمد الأداء الفعلي للأسطوانة على القطر، وسمك جدار الغلاف، ونوع المحمل، وهيكل الختم، وسرعة الناقل، وشد الحزام، والظروف البيئية وممارسات الصيانة.

المعايير وتوثيق الجودة

معايير صناعة الناقل

يتم تصنيع منتجات YUFENG Return Idler Roller بالرجوع إلى متطلبات CEMA وGB/T10595 وISO15365 لمعدات النقل وأداء الأسطوانة.

متطلبات السلامة

يمكن تكوين بكرات الإرجاع المخصصة لتطبيقات التعدين تحت الأرض وفقًا لمتطلبات السلامة المعمول بها في مناجم الفحم. تعتمد وثائق السلامة الدقيقة على المنتج المحدد والتطبيق المقصود.

توثيق التصدير

يمكن أن تشمل الوثائق المتاحة شهادة إدارة الجودة ISO9001، ووثائق التصدير CE، وتقارير فحص المواد الخام من SGS، ووثائق اختبار سلامة مناجم الفحم، وتقارير اختبار مقاومة دوران المصنع وعمر الخدمة وفقًا لسوق المنتج والوجهة.

التثبيت والاستبدال

مجموعة إطار الناقل الجديد

يتم تثبيت دعامة دعم أسطوانة الإرجاع على إطار الناقل وفقًا للمسافة المصممة. تتم محاذاة طرفي عمود الأسطوانة مع فتحات تثبيت الدعامة ويتم تثبيتهما بالمسامير أو البراغي المحددة. يجب أن تدور الأسطوانة بحرية دون مقاومة غير طبيعية قبل تشغيل الناقل.

استبدال الأسطوانة المرتجعة

يجب إيقاف الناقل وعزل مصدر الطاقة قبل الاستبدال. بعد إزالة مكونات قفل العمود، يمكن إزالة أسطوانة الإرجاع التالفة واستبدالها بوحدة جديدة. يجب فحص الأسطوانة الجديدة للتأكد من دورانها المرن قبل إعادة تشغيل الناقل.

ترتيب أسطوانة الإرجاع من النوع V

يمكن ترتيب بكرات الإرجاع من النوع V على فترات زمنية مناسبة على خطوط نقل لمسافات طويلة حيث يتطلب تتبع الحزام دعمًا إضافيًا. يجب تحديد التباعد الفعلي وفقًا لهيكل الناقل وسلوك الحزام وظروف التشغيل.

تركيب الأسطوانة الحلزونية

يجب استخدام بكرات العودة الحلزونية ذاتية التنظيف على الناقلات التي تحمل مواد مبللة أو لزجة حيث قد يتراكم حمل الحزام على جانب العودة. يجب أن يضمن التثبيت أن السطح الحلزوني يتطابق مع اتجاه تشغيل الحزام وهيكل الناقل.

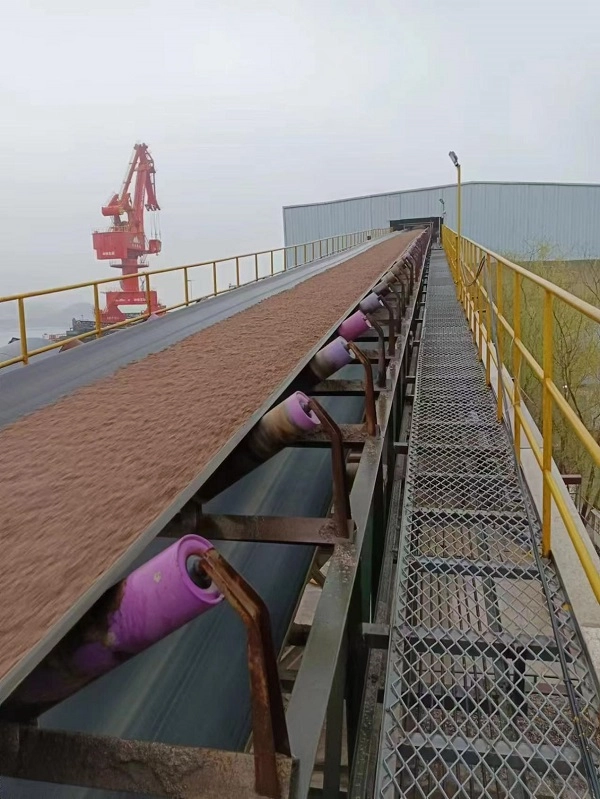

شروط التقديم

نقل المواد السائبة الجافة

تعتبر بكرات العودة المتوازية المسطحة مناسبة للناقلات التقليدية التي تنقل المواد الجافة نسبيًا مثل الفحم والحجر الجيري والرمل والركام.

خطوط النقل لمسافات طويلة

يمكن اختيار بكرات العودة المركزية من النوع V حيث تتطلب خطوط النقل الطويلة تتبعًا محسنًا للحزام أثناء شوط العودة.

المواد الرطبة واللزجة

تعتبر بكرات العودة الحلزونية ذاتية التنظيف مناسبة للمناجم الرطبة ومحاجر الطين والتطبيقات الأخرى حيث تلتصق المواد اللزجة بالسطح الخلفي للحزام الناقل.

البيئات الساحلية والكيميائية

يمكن اختيار بكرات الإرجاع HDPE أو المجلفنة للمناطق المعرضة لرذاذ الملح أو الرطوبة أو الوسائط المسببة للتآكل، اعتمادًا على ظروف التشغيل.

سيور نقل النسيج الحساسة

يمكن أخذ بكرات إرجاع القرص المطاطي بعين الاعتبار حيث تكون هناك حاجة إلى مرونة إضافية بين الأسطوانة وحزام الإرجاع لتقليل الاهتزاز وتآكل التلامس.

مطابقة منتجات نظام الناقل

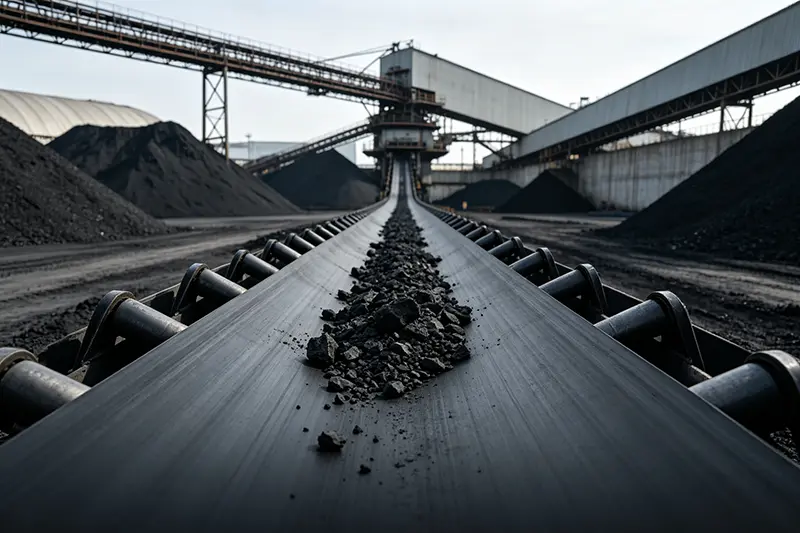

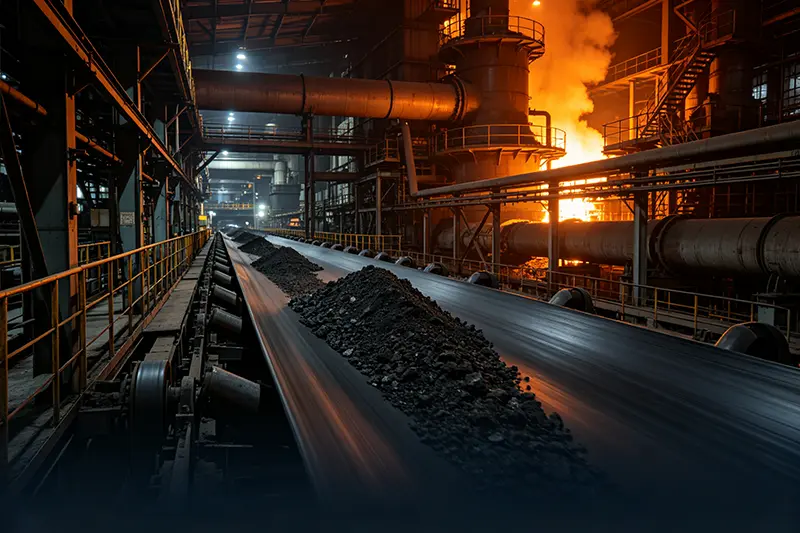

سلسلة الحزام الناقل

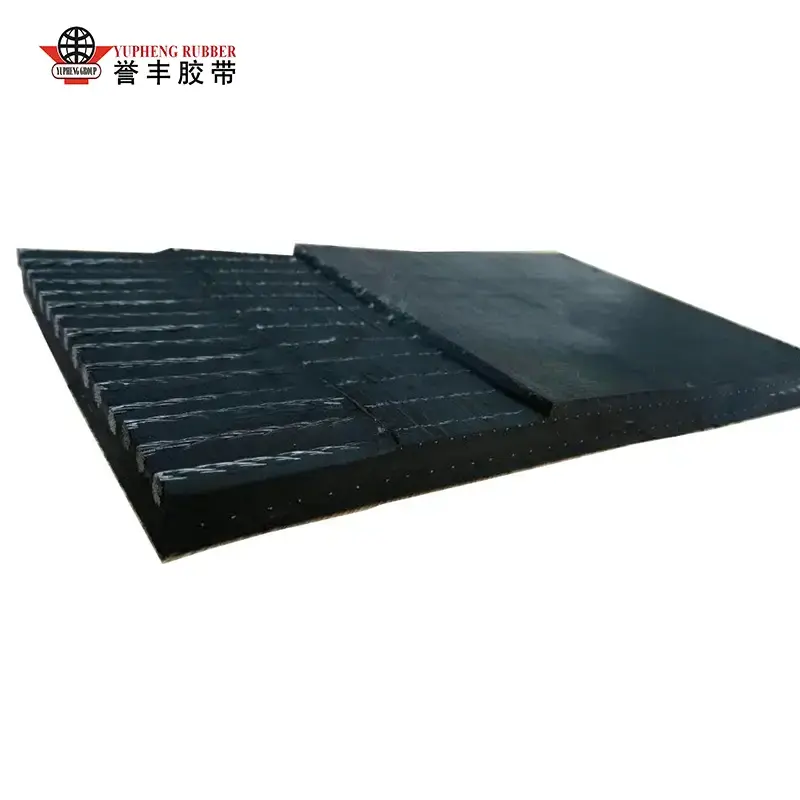

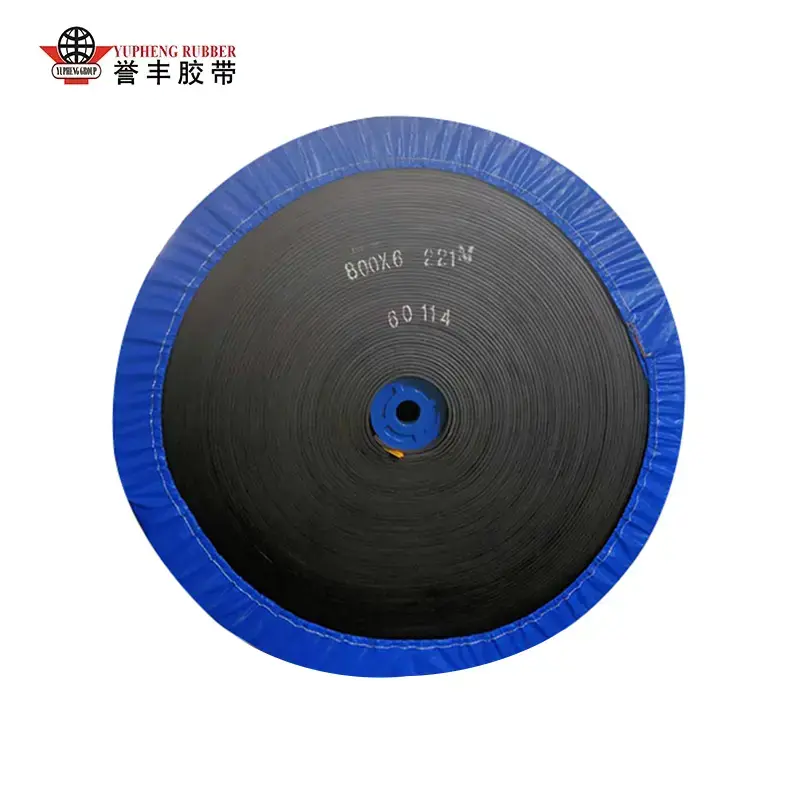

يمكن لشركة YUFENG توريد حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل الجانبي، وحزام نقل الأنابيب، وحزام النقل المزخرف، وحزام النقل ذو القمة الخشنة لأنظمة نقل المواد السائبة الكاملة.

بكرات ناقلة أخرى

تشمل المنتجات الداعمة وحدات التباطؤ الحاملة للحوض، ووحدات التباطؤ ذات التأثير، ووحدات التباطؤ ذاتية المحاذاة والأقواس المقابلة لها وحوامل الدعم.

إكسسوارات مطاطية

يمكن توفير صفائح مطاطية مقاومة للتآكل، ومطاط حواف الناقل، ومواد لاصقة لإصلاح الفلكنة، ومجموعات الترقيع لتركيب الناقل، وصيانته، والإصلاح الميداني.

سلسلة خطوط أنابيب HDPE

يمكن توفير أنابيب المياه HDPE وأنابيب نعرات HDPE لتطبيقات نقل المياه والطين المساعدة في مشاريع التعدين والصناعية.

معالجة مخصصة

يمكن تعديل قطر الأسطوانة، وسمك الجدار، وأبعاد العمود، وهيكل الختم والمعلمات الأخرى وفقًا لرسومات عمل العميل ومتطلبات الناقل.

التعبئة والتغليف والتخزين

بكرات العودة ذات القطر الصغير

يمكن تجميع بكرات الإرجاع مقاس 76 و89 و108 مم بسلك فولاذي، وتزويدها بأغطية واقية على طرفي العمود ومعبأة في علب خشبية صلبة للنقل الدولي.

بكرات عودة ثقيلة كبيرة

يمكن ترتيب بكرات مقاس 168 و194 و219 مم على منصات خشبية، وملفوفة بغشاء بلاستيكي واقي ومؤمنة لنقل الحاويات لتقليل خدش السطح والتآكل.

بكرات العودة البلاستيكية HDPE

يمكن فصل بكرات HDPE بالرغوة أو مواد التوسيد الأخرى لتقليل تصادم السطح والضرر أثناء التحميل والتفريغ والنقل.

متطلبات التخزين

يجب تخزين بكرات الإرجاع أفقيًا على منصات نقالة بارتفاع تكديس موصى به لا يزيد عن 1.2 متر. عند تخزينها في الهواء الطلق، يجب استخدام القماش المشمع المقاوم للماء ويجب تجنب التعرض لفترات طويلة لمياه الأمطار.

كيفية اختيار أسطوانة الإرجاع الصحيحة

عرض الحزام الناقل

قم بتوفير عرض الحزام الناقل وأبعاد الإطار الموجودة بحيث يمكن تأكيد طول الأسطوانة المناسب وتكوين العمود وحجم الدعامة.

عودة نوع الأسطوانة

يجب اختيار بكرات الإرجاع المسطحة، من النوع V، الحلزونية، HDPE والأقراص المطاطية وفقًا لمتطلبات تتبع الحزام، والتصاق المواد، وظروف الرطوبة والتآكل.

بيئة العمل

توفير معلومات حول بيئات العمل في المناجم أو الموانئ أو المواد الكيميائية أو غيرها، بما في ذلك الرطوبة ورذاذ الملح والتعرض للمواد الكيميائية وظروف درجة الحرارة. يساعد هذا في تحديد مادة الغلاف المناسبة ومعالجة السطح.

التصاق المواد

عندما يميل الطين الرطب أو الطين أو المواد اللزجة إلى البقاء على الجانب الخلفي من الحزام، يمكن اعتبار أسطوانة العودة اللولبية ذاتية التنظيف لتقليل تراكم المواد.

متطلبات تتبع الحزام

بالنسبة لخطوط النقل طويلة المسافة التي تميل نحو انحراف الحزام، يمكن تقييم بكرات العودة المركزية من النوع V كجزء من ترتيب محاذاة جانب العودة.

اطلب عرض أسعار إرجاع الأسطوانة الوسيطة

المعلمات التقنية المطلوبة

للحصول على عرض أسعار دقيق، قم بتوفير عرض الحزام الناقل المطابق، والقطر الخارجي للأسطوانة، ونوع وسيط الإرجاع مثل المسطح، أو النوع V، أو الحلزوني أو HDPE، وبيئة العمل، وخصائص المواد، وإجمالي كمية الطلب ومنفذ التسليم المستهدف.

يمكن للمهندسين الفنيين في YUFENG تقييم قطر الأسطوانة المناسب، مادة الغلاف، تكوين المحمل، هيكل الختم وقوس الدعم وفقًا لنظام النقل الفعلي.

معلومات الاتصال العالمية لشركة يوفينغ

بريد إلكتروني

jayce@yuphengbelt.com

واتساب/وي شات/موبايل

+86 15318787602

عنوان المصنع

Xiagou Villege، ETDZ، تشينغداو، شاندونغ، الصين

View as

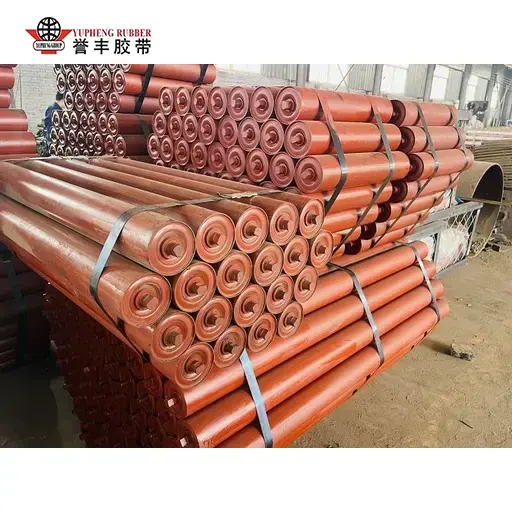

الأسطوانة الوسيطة ذات الإرجاع المسطح

من خلال دعم جانب العودة للناقلات الحزامية، توفر الأسطوانة الوسيطة ذات الإرجاع المسطح YUFENG توجيهًا سلسًا للحزام وتشغيلًا موثوقًا منخفض المقاومة لأنظمة التعدين والأسمنت والحبوب والمواد السائبة. بفضل التحكم الكامل في جودة العملية بدءًا من معالجة الأنابيب الفولاذية وحتى التوازن الديناميكي، فإنه يساعد على تقليل التآكل غير المتساوي للحزام والحفاظ على أداء الناقل المستقر عبر التطبيقات الخفيفة والمتوسطة والثقيلة.

عرض المزيد >> إرسال استفسار >>

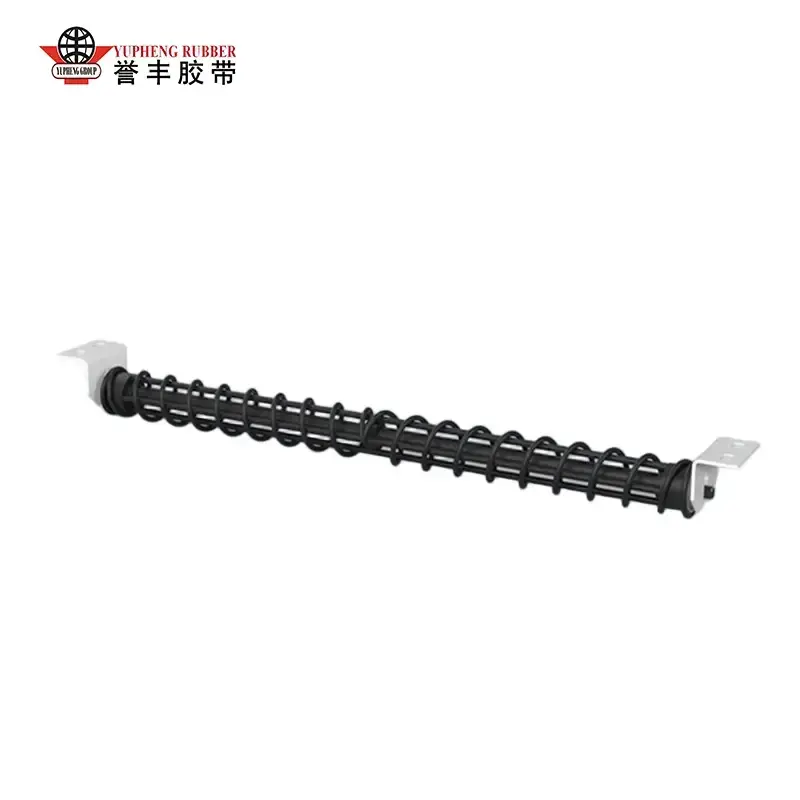

الأسطوانة الوسيطة ذات العودة الحلزونية
