أسرة تأثير الناقل المباشر من المصنع لامتصاص الصدمات الفائق وحماية الحزام

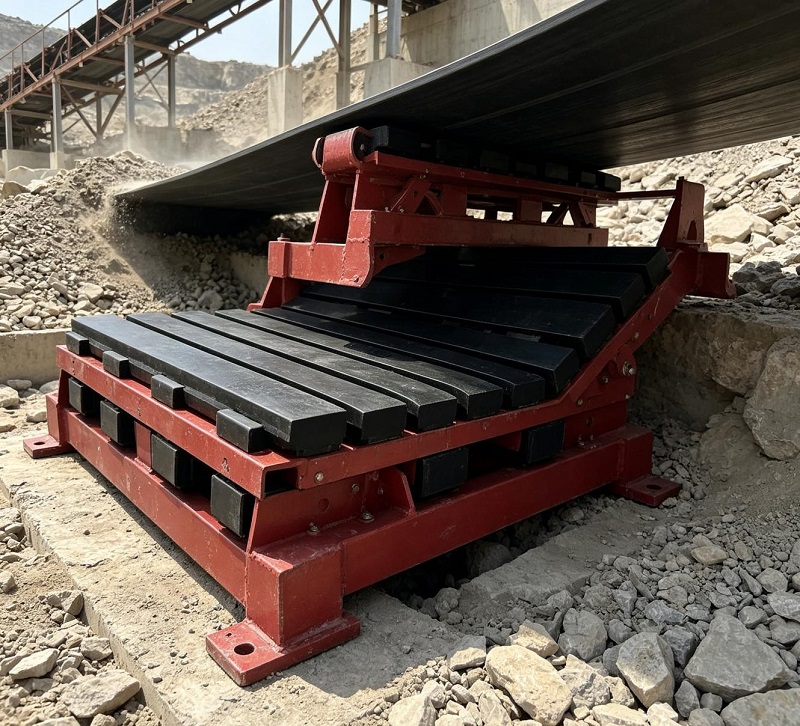

YUFENG سرير ناقل الصدمات هو جهاز حماية حزام للخدمة الشاقة مصمم لنقاط تحميل الناقل حيث تسقط المواد السائبة من الارتفاع. على عكس بكرات الصدم التقليدية التي تترك فجوات بين المكونات الدوارة، توفر طبقة الصدم دعمًا مستمرًا تحت الحزام الناقل من خلال مجموعة من القضبان المنزلقة UHMW-PE ووحدات العازلة المرنة والهياكل الفولاذية المقواة.

يتم تركيبه بشكل أساسي أسفل منطقة التغذية لناقلات التعدين، وخطوط تكسير المحاجر، ومصانع الأسمنت، والموانئ وأنظمة مناولة المواد السائبة، ويمتص هذا الحل بفعالية طاقة الصدم من المواد كبيرة الحجم، ويقلل من ثقب الحزام، والتمزق الطولي، وتلف السطح. تقوم YUFENG بتصنيع أنظمة كاملة للحماية من الصدمات وفقًا للمتطلبات الدولية بما في ذلك معايير الناقل CEMA ونظام إدارة الجودة ISO9001: 2015 وشهادات CE وMSHA وTUV ذات الصلة.

يسمح الهيكل المتكامل للحزام الناقل بالمرور بسلاسة على السطح الداعم مع الحفاظ على حركة احتكاك منخفضة. من خلال استبدال وحدات التباطؤ المتعددة بمنصة دعم انزلاقية مستقرة، يساعد سرير الصدمات الناقل YUFENG على تقليل تكرار الصيانة وتحسين موثوقية التشغيل لمعدات النقل الثقيلة.

كيف يعمل هيكل الحماية من الصدمات؟

يعتمد مبدأ عمل سرير الصدمات على امتصاص الطاقة وحماية السطح. عندما تسقط الحجارة الكبيرة أو كتل الفحم أو المواد المعدنية على الحزام الناقل، فإن القضبان المنزلقة العلوية UHMW-PE توفر دعمًا مستمرًا للاتصال، بينما تمتص وحدات العازلة المطاطية الموجودة بالأسفل قوة التأثير الرأسي.

يمنع هذا الهيكل الطبقي الحزام من الضغط في فجوات الأسطوانة، وهو أحد الأسباب الرئيسية للتمزق الطولي في أنظمة ناقل التعدين. كما يقلل السطح المنزلق منخفض الاحتكاك أيضًا من المقاومة بين غطاء الحزام ونظام الدعم، مما يساعد في الحفاظ على حركة الحزام المستقرة في ظل ظروف التحميل الثقيلة.

الدعم المستمر لسلامة الحزام

تدعم بكرات التأثير التقليدية الحزام عند نقاط منفصلة، مما يترك المناطق دون حماية مباشرة. أثناء التغذية عالية الإسقاط، قد تخترق المواد الحادة هذه الأقسام غير المدعومة. تعمل أسرة الصدمات YUFENG على إنشاء سطح داعم مستمر، مما يقلل من تركيز الضغط المحلي ويحمي أحزمة النقل باهظة الثمن من أضرار الصدمات المفاجئة.

امتصاص الطاقة للتحميل الثقيل

تم تصميم النظام العازل وفقًا لمستويات التأثير المختلفة. تعد هياكل الوسائد المطاطية القياسية مناسبة لتطبيقات التحميل المتوسطة، في حين توفر مجموعات النوابض المطاطية المعززة حركة ضغط أعلى للمواد الكبيرة وظروف الصدمات المتكررة.

النماذج الرئيسية لظروف العمل المختلفة

توفر YUFENG العديد من حلول الحماية من الصدمات وفقًا لخصائص المواد، وارتفاع السقوط، وقدرة الناقل والمتطلبات البيئية. تسمح الهياكل المختلفة للعملاء باختيار الحلول المناسبة بدلاً من استخدام تصميم قياسي واحد لجميع التطبيقات.

معيار

نوع العازلة المطاطية

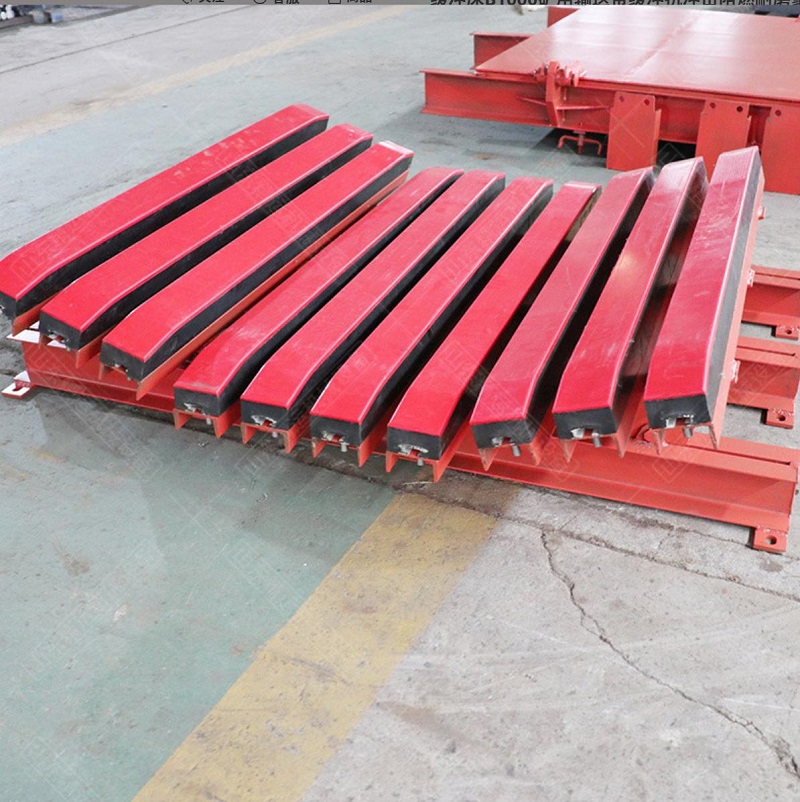

تجمع طبقة الصدمات المطاطية العازلة بين وحدات مطاطية مرنة وقضبان منزلقة UHMW-PE قابلة للاستبدال. إنها توفر إمتصاص متوازن للصدمات، صيانة بسيطة وتشغيل إقتصادي، مما يجعلها مناسبة لمصانع المحاجر، خطوط إنتاج الركام ونقاط تغذية ناقل التعدين العامة.

واجب ثقيل

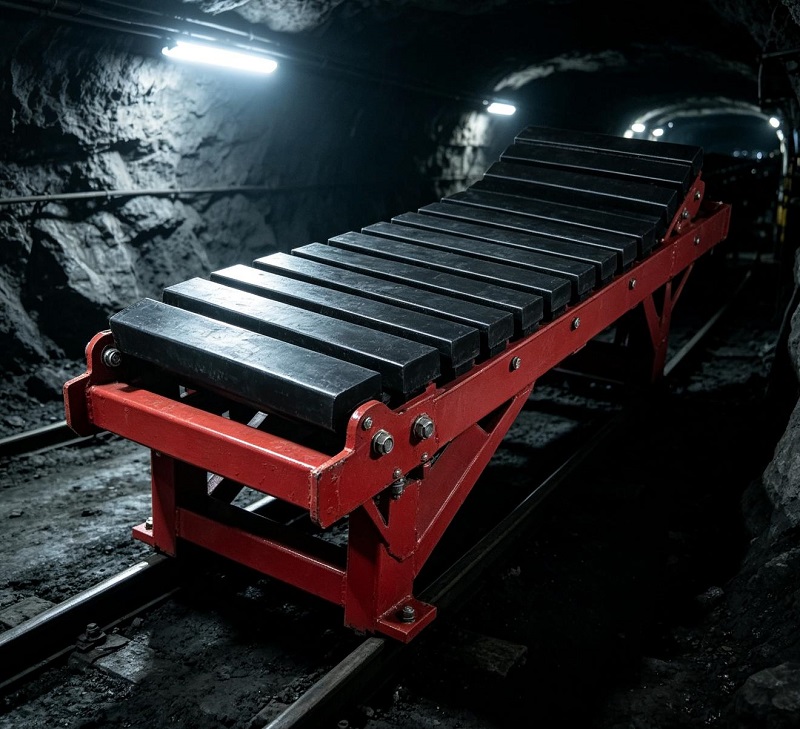

النوع المنزلق للخدمة الشاقة

يعتمد تصميم UHMW-PE للخدمة الشاقة على قضبان منزلقة مقاومة للتآكل عالية الكثافة مع سطح داعم صلب. لقد تم تطويره خصيصًا لتطبيقات التغذية ذات الكتل الكبيرة والصخور الحادة والتغذية ذات السقوط العالي حيث تكون حماية الحزام هي الأولوية. يقلل الهيكل من تشوه الحزام ويقلل من احتمالية التمزق الناتج عن تأثير المواد.

أمان

نوع مقاوم للهب

بالنسبة لبيئات تعدين الفحم تحت الأرض، توفر YUFENG إصدارات مثبطة للهب ومضادة للكهرباء الساكنة باستخدام مواد UHMW-PE معدلة ومكونات عازلة بدرجة السلامة. تم تصميم هذه النماذج لأنظمة النقل تحت الأرض حيث تعتبر الوقاية من الحرائق والسلامة الكهربائية من المتطلبات الأساسية.

المواصفات ومجالات التطبيق

يغطي سرير الصدمات الناقل YUFENG مجموعة واسعة من أنظمة النقل بعرض حزام من 500 مم إلى 2400 مم. يتوافق الهيكل القياسي مع تصميمات الناقلات DTII، وTD75، وCEMA، مما يسمح بسهولة استبدال محطات بكرات التصادم التقليدية دون إجراء تعديلات كبيرة على أطر الناقلات الحالية.

يمكن تخصيص طول طبقة الصدمات، وارتفاع الدعم، وكمية المنزلق، وصلابة المخزن المؤقت وفقًا لخصائص المواد، وارتفاع التغذية وقدرة الناقل. إنها مناسبة لأحزمة النقل القماشية، سيور النقل ذات الحبل الفولاذي، سيور النقل الجانبية وأنظمة النقل الثقيلة الأخرى.

أنظمة تغذية التعدين والمحاجر

في تطبيقات التعدين والمحاجر، عادةً ما تخلق الصخور والخامات الكبيرة قوى تصادم قوية عند نقاط النقل. تم تصميم أنظمة الحماية من الصدمات YUFENG للتعامل مع تأثير سقوط المواد المتكرر، مما يقلل من تلف الحزام الناتج عن الحواف الحادة ويحسن عمر خدمة سيور النقل في بيئات الإنتاج المستمر.

مصانع الأسمنت والركام

غالبًا ما تتطلب المواد الخام الأسمنتية والحجر الجيري والمنتجات الإجمالية نقلًا كبيرًا مع عمليات تحميل متكررة. يساعد السطح الداعم المستقر لأسرة الصدمات YUFENG على الحفاظ على التشغيل السلس للحزام مع تقليل انسكاب المواد وإيقاف التشغيل غير المخطط له الناتج عن تلف الحزام.

الموانئ ومحطات المناولة السائبة

بالنسبة لمناولة المواد السائبة في الهواء الطلق، تواجه معدات النقل دورات تحميل ثقيلة وظروف بيئية متغيرة. توفر YUFENG خيارات إطار مقاومة للتآكل ومواد منزلقة مقاومة للتآكل لتلبية متطلبات الموانئ وساحات التخزين ومحطات النقل الكبيرة.

خيارات التخصيص لمشاريع مختلفة

تدرك YUFENG أن ظروف تحميل الناقل تختلف بشكل كبير بين الصناعات. لذلك، يمكن تخصيص كل سرير صدمي للناقل وفقًا لمعلمات التشغيل الفعلية بدلاً من استخدام المواصفات القياسية الثابتة.

اختيار المواد

يمكن تصنيع السطح المنزلق باستخدام UHMW-PE القياسي أو UHMW-PE المقاوم للهب والمضاد للكهرباء الساكنة أو بمواد خاصة مقاومة للتآكل. يتم اختيار مواد مختلفة وفقًا لمستوى التآكل ونطاق درجة الحرارة ومتطلبات السلامة.

تكوين المخزن المؤقت

يمكن أن يعتمد الهيكل الداعم وحدات وسادة مطاطية أو أنظمة مركبة ذات زنبرك مطاطي. يمكن للعملاء تحديد سعات تخزين مؤقتة مختلفة بناءً على حجم المادة وسرعة التغذية وارتفاع الإسقاط. تتوفر تصميمات ذات مرونة أعلى للبيئات شديدة التأثير.

تصميم الإطار

يمكن إنتاج الإطار الفولاذي باستخدام الفولاذ الكربوني المطلي أو المعالجة المجلفنة بالغمس الساخن. تسمح فتحات التركيب المخصصة وأبعاد الإطار وطرق التثبيت بالتكامل المباشر مع هياكل الناقل الموجودة.

لماذا تختار الصناعات حلول الحماية من الصدمات من YUFENG

تقوم العديد من شركات التعدين ومعالجة المواد السائبة بمقارنة الموردين المختلفين قبل شراء معدات حماية الناقل. تركز YUFENG على الموثوقية الهيكلية وأداء المواد واستقرار التشغيل على المدى الطويل.

حزام مستقر يدعم الأداء

يقوم السطح المنزلق المستمر بتوزيع قوة التأثير بالتساوي عبر عرض الحزام. بالمقارنة مع دعم الأسطوانة المنفصلة، فإن الهيكل يقلل من نقاط الضغط المركزة ويساعد على حماية هيكل الحزام من التلف الناتج عن الصدمات المفاجئة.

تردد صيانة أقل

يسمح التصميم المعياري باستبدال أشرطة التمرير الفردية ومكونات المخزن المؤقت بشكل منفصل. يمكن لفرق الصيانة إكمال أعمال الاستبدال دون إزالة نظام الدعم بالكامل، مما يقلل من وقت التوقف عن العمل وتكاليف العمالة.

سطح منزلق مقاوم للتآكل

توفر مواد UHMW-PE عالية الكثافة مقاومة ممتازة للتآكل وخصائص احتكاك منخفضة. يحمي سطح التلامس المنزلق غطاء الحزام مع الحفاظ على التشغيل السلس للناقل.

قابلة للتكيف مع البيئات القاسية

من مناجم الفحم تحت الأرض إلى الموانئ الساحلية، تقدم YUFENG معالجات سطحية مختلفة ومواد وظيفية للتعامل مع الرطوبة، الغبار، التآكل وتغير درجات الحرارة.

مطابقة كاملة لنظام الناقل

يمكن لشركة YUFENG توريد سرير ناقل الصدمات مع سيور النقل، ووحدات التباطؤ، ومنظفات الحزام، والمطاط التنورة وإكسسوارات الناقل الأخرى، مما يوفر حل شراء كامل للمشاريع الهندسية الدولية.

إرشادات التثبيت والصيانة

الخطوة 01

تعديل الموقف قبل التثبيت

قبل التثبيت، يجب إزالة بكرات التصادم الأصلية أو المكونات الداعمة من قسم التغذية. يجب محاذاة موضع سرير التصادم مع الخط المركزي للناقل لضمان تشغيل الحزام بسلاسة عبر السطح الداعم.

الخطوة 02

تثبيت الإطار وتحديد الارتفاع

يجب أن يكون الإطار الفولاذي متصلاً بقوة بهيكل الناقل من خلال البراغي. يجب تعديل ارتفاع السطح المنزلق وفقًا لظروف تشغيل الحزام، مما يضمن الدعم الفعال دون خلق مقاومة مفرطة للاحتكاك.

الخطوة 03

فحص المكونات أثناء التشغيل

يجب أن يشمل الفحص المنتظم فحص حالة تآكل شريط التمرير ومسامير التثبيت ومرونة المخزن المؤقت وتشوه الإطار. يساعد استبدال المكونات التالفة في الوقت المناسب في الحفاظ على أداء الناقل المستقر.

بالنسبة لمناطق التغذية عالية التأثير، توصي YUFENG بتمديد طول الدعم المحمي وفقًا لحجم المادة وارتفاع السقوط لتحقيق حماية أفضل للحزام.

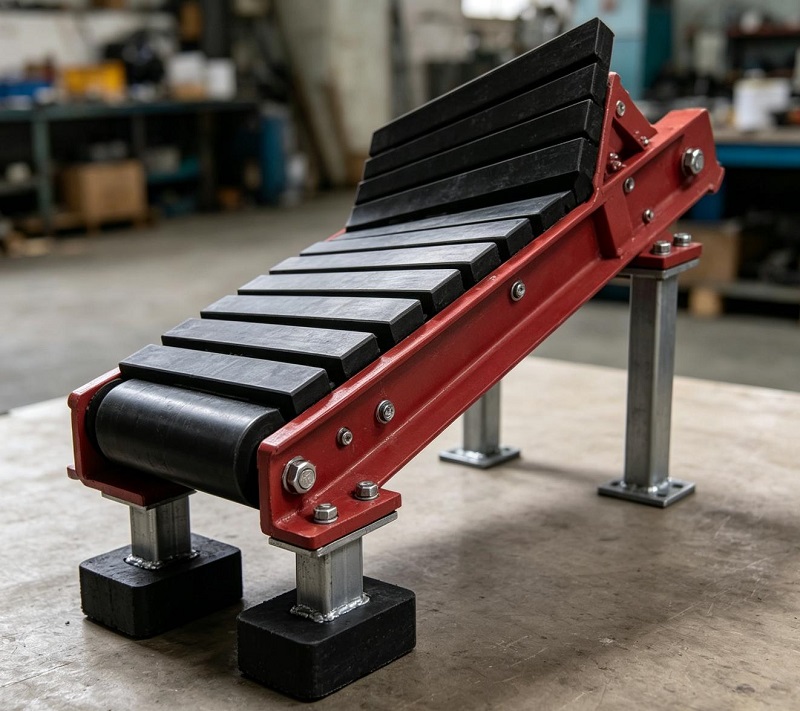

دعم المنتجات لمشاريع النقل الكاملة

توفر YUFENG نظام ناقل متكامل يدعم المنتجات لمشاريع التعدين والمحاجر والأسمنت والموانئ ومعالجة المواد السائبة. يمكن للعملاء شراء المكونات المطابقة معًا لتبسيط إدارة سلسلة التوريد وتقليل تكاليف التنسيق بين الموردين المختلفين.

تشتمل مجموعة المنتجات الداعمة على سيور ناقلة، ووحدات تباطؤ ناقلة، وبكرات تصادمية، وبكرات إرجاع، وبكرات ذاتية المحاذاة، ومنظفات الحزام، ومطاط تنورة الناقل، وألواح مطاطية مقاومة للتآكل وملحقات الناقل الأخرى. يمكن مطابقة جميع المنتجات وفقًا لعرض الناقل وخصائص المواد وظروف التشغيل.

مطابقة الحزام الناقل

يمكن تركيب سرير الصدمات الناقل YUFENG مع سيور ناقلة من القماش EP، وسيور ناقلة ذات سلك فولاذي، وأحزمة PVC/PVG المنسوجة الصلبة، وسيور نقل شيفرون. يمكن تعديل تصميم السطح الداعم وفقًا لهياكل الحزام المختلفة ومتطلبات السماكة.

توريد مكونات الناقل

بالنسبة لمشاريع خطوط النقل الكاملة، يمكن لشركة YUFENG توفير الأسطوانات، وإطارات التباطؤ، وأنظمة تنظيف الحزام ومعدات الحماية من الصدمات كحل مشترك. تساعد قدرة التوريد المتكاملة هذه المشترين الدوليين على تقليل تعقيد الشراء وتحسين كفاءة تسليم المشروع.

اختيار المواد وعملية التصنيع

YUFENG تتحكم بشكل صارم في اختيار المواد الخام أثناء الإنتاج. يتم استخدام المواد المؤهلة ذات الأداء المادي المستقر فقط في التصنيع، مما يضمن أن كل سرير ناقل للصدمات يحافظ على التشغيل الموثوق به في ظل ظروف التأثير المستمر.

مادة منزلقة عالية الأداء

تستخدم القضبان المنزلقة مادة UHMW-PE المتميزة ذات مقاومة التآكل العالية، ومقاومة الصدمات، وخصائص الاحتكاك المنخفضة. بالنسبة لتطبيقات التعدين تحت الأرض، تتوفر مواد معدلة مقاومة للهب ومضادة للكهرباء الساكنة لتلبية متطلبات السلامة.

إطار فولاذي مقوى

يتم تصنيع الإطار الداعم من الفولاذ الكربوني Q235 أو الفولاذ ذو القوة العالية وفقًا لمتطلبات المشروع. يتم التحكم بدقة في جودة اللحام لضمان الاستقرار الهيكلي تحت أحمال الصدمات المتكررة.

مكونات عازلة مرنة

يستخدم النظام العازل وحدات مطاطية عالية المرونة وهياكل اختيارية مدعومة بنابض. تمتص هذه المكونات طاقة التأثير بشكل فعال وتحافظ على أداء دعم مستقر أثناء التشغيل على المدى الطويل.

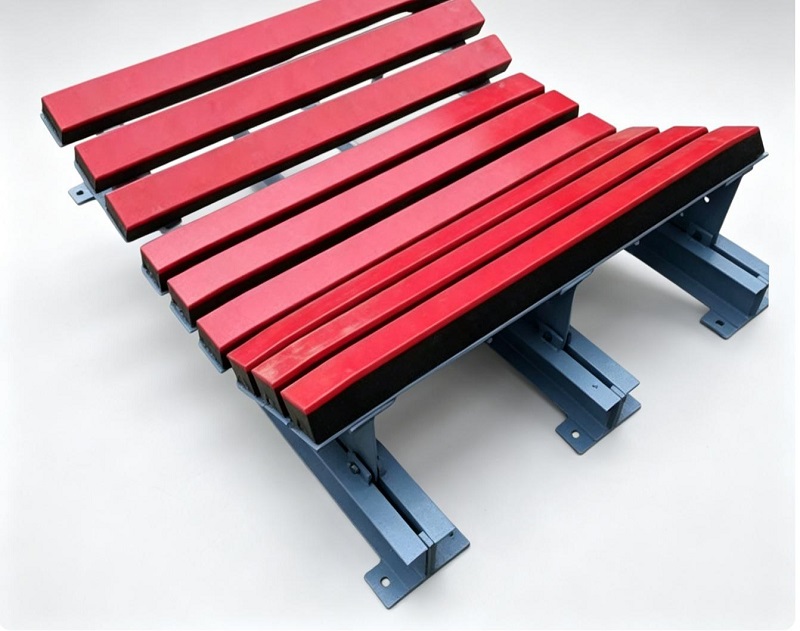

قبل التجميع، تخضع كل دفعة من قضبان UHMW-PE والوحدات المطاطية والمكونات الفولاذية للفحص للتأكد من مقاومة التآكل وأداء الضغط ودقة الأبعاد وجودة السطح.

المعايير وشهادات الجودة

تقوم شركة YUFENG بتصنيع مكونات الناقل وفقاً للمعايير الصناعية والدولية المعترف بها. تتبع إدارة الإنتاج متطلبات مراقبة الجودة ISO9001:2015، في حين يمكن توفير المنتجات مع المستندات ذات الصلة بـ CE وMSHA وTUV وSGS وفقًا لمتطلبات مشروع العميل.

تشير عملية التصميم والتصنيع إلى معايير معدات النقل CEMA والمواصفات الصناعية ذات الصلة لضمان التوافق مع أنظمة النقل الدولية.

بالنسبة لتطبيقات التعدين، تم تطوير نماذج مثبطات اللهب والمضادة للكهرباء الساكنة وفقًا لمتطلبات السلامة تحت الأرض. تتوفر سجلات فحص الجودة لاختبار المواد والفحص الهيكلي والتحقق من المنتج النهائي.

معلمات الأداء الفني

عنصر الأداء	المتطلبات القياسية	مرجع الاختبار
معامل احتكاك الشريط المنزلق	.150.15	ايزو 8295
السفر ضغط المخزن المؤقت	15-35 ملم	اختبار ضغط المصنع
فقدان تآكل الشريط المنزلق	≥0.7 سم مكعب/1.61 كم	ايزو 4649
سعة تحميل الإطار	لا يوجد تشوه دائم تحت تأثير الحمل المقدر	اختبار الحمل الثابت في المصنع
مقاومة الشيخوخة العازلة المطاطية	اختبار الشيخوخة ≥500 ساعة	اختبار المختبر الداخلي

متطلبات التعبئة والتخزين

يعتمد سرير الصدمات الناقل YUFENG طرق التعبئة والتغليف القياسية للتصدير وفقًا لحجم المنتج ومتطلبات النقل. عادةً ما يتم تعبئة النماذج القياسية كمكونات معيارية في علب خشبية قوية، مع حماية الأسطح المنزلقة UHMW-PE بمواد رغوية لتجنب أضرار الاصطدام.

يتم تثبيت النماذج الكبيرة الحجم للخدمة الشاقة على منصات نقالة معززة وملفوفة بمواد حماية مقاومة للماء لضمان النقل الآمن أثناء الشحن عبر المحيط.

أثناء التخزين، يجب وضع المنتجات أفقيًا في مستودع جاف وجيد التهوية. يجب تجنب التعرض طويل الأمد لأشعة الشمس المباشرة ومياه الأمطار والمواد الكيميائية للحفاظ على أداء المكونات العازلة المطاطية والمواد المنزلقة البلاستيكية.

اطلب عرض أسعار سريعًا من YUFENG

للتوصية بالحل الصحيح للحماية من الصدمات، يُنصح العملاء بتوفير عرض حزام النقل، ونموذج الناقل، ونوع المادة، وحجم الكتلة، وارتفاع التغذية، وبيئة العمل، وهيكل سرير الصدمات المطلوب وكمية الطلب.

سوف يقوم المهندسون الفنيون في YUFENG بتقييم ظروف التشغيل وتوفير التكوين المناسب لسرير الناقل، بما في ذلك المواد المنزلقة، والهيكل العازل، وتصميم الإطار وطريقة التثبيت.

بفضل قدرة التصنيع الاحترافية وإدارة الجودة الصارمة وحلول نظام النقل الكاملة، تدعم YUFENG العملاء العالميين في مشاريع التعدين والمحاجر والأسمنت والموانئ ومعالجة المواد الصناعية.
