حزام المصعد المطاطي المباشر من المصنع لتطبيقات النقل الثقيلة

يوفينغ حزام المصعد المطاطي، المعروف أيضًا باسم حزام مصعد الدلو، هو حزام مطاطي مقوى مصمم لأنظمة الرفع العمودية التي تنقل الحبوب، الأسمنت، الركام، الفحم، المعادن، وغيرها من المواد السائبة. يعمل الحزام كعنصر حمل مستمر لمصاعد الدلو ويجب أن يتحمل الانحناء المتكرر حول البكرات مع التوتر الرأسي المستمر.

توفر YUFENG إنشاءات أحزمة المصعد ذات الحبل الفولاذي NN وEP والفولاذ مع استطالة مختلفة وقوة شد وقدرات ارتفاع الرفع. يمكن تزويد الحزام بفتحات تركيب مخصصة للدلو، ومركبات مطاطية وظيفية، وتعزيز الحواف، وأطوال ثابتة، وتثقيب مسبق وفقًا لأبعاد المصعد ومواصفات الجرافة.

تصنيف حزام المصعد من خلال تقوية الهيكل

حزام المصعد المطاطي NN

يوفر نسيج النايلون NN مرونة جيدة ومقاومة للصدمات مع بنية اقتصادية نسبيًا. إنها مناسبة للمصاعد الصغيرة والمتوسطة الحجم، خاصة تطبيقات الحبوب والمواد الخفيفة مع ارتفاعات رفع تصل إلى حوالي 30 مترًا.

حزام المصعد المطاطي EP

يوفر نسيج البوليستر EP استطالة دائمة أقل ومقاومة أفضل للرطوبة والعفن الفطري مقارنة بالهياكل التقليدية القائمة على القطن. إنها مناسبة لارتفاعات الرفع المتوسطة التي تبلغ حوالي 30-80 مترًا وتستخدم على نطاق واسع لمصاعد الأسمنت والرمل والركام وغيرها من مصاعد المواد السائبة.

حزام المصعد المطاطي ذو الحبل الفولاذي

يوفر تعزيز الحبل الفولاذي قوة شد عالية جدًا واستطالة منخفضة للغاية لتطبيقات الرفع الرأسية الصعبة. إنها مناسبة للمصاعد ذات السعة الكبيرة وأنظمة الرفع العالية للغاية التي تزيد عن 80 مترًا تقريبًا حيث يجب تقليل تعديل التوتر المتكرر إلى الحد الأدنى.

نوع الذبيحة الحزام	السمة الأساسية	حالة العمل المطبقة
حزام المصعد المطاطي NN	مرونة جيدة، بناء اقتصادي، استطالة معتدلة	ارتفاعات الرفع المنخفضة والمتوسطة ومصاعد الحبوب والمواد الخفيفة
حزام المصعد المطاطي EP	انخفاض استطالة دائمة، ومقاومة الرطوبة والعفن	ارتفاعات الرفع المتوسطة، مصاعد الأسمنت والرمل والركام
حزام المصعد ذو الحبل الفولاذي	استطالة منخفضة جدًا، قوة شد عالية	ارتفاع رفع فائق ومصاعد معدنية شديدة التحمل

مواصفات وأبعاد حزام المصعد

درجة الذبيحة

توفر YUFENG درجات الذبيحة EP100–EP1000، وNN100–NN800، وST630–ST2000. يجب اختيار الدرجة المناسبة وفقًا لارتفاع المصعد، وحمولة الجرافة، وكثافة المواد، وسرعة الحزام، وقوة الشد المطلوبة.

عرض الحزام

تتراوح عروض الحزام المتاحة من حوالي 300 ملم إلى 1600 ملم. يجب أن يكون عرض الحزام متطابقًا مع أبعاد الجرافة وإنتاجية المواد وعرض غلاف المصعد وتكوين بكرة الرأس والذيل.

سمك الغطاء

يمكن تخصيص سمك الغطاء المطاطي من حوالي 3 إلى 10 ملم وفقًا لتآكل المادة ومستوى التأثير وظروف التشغيل.

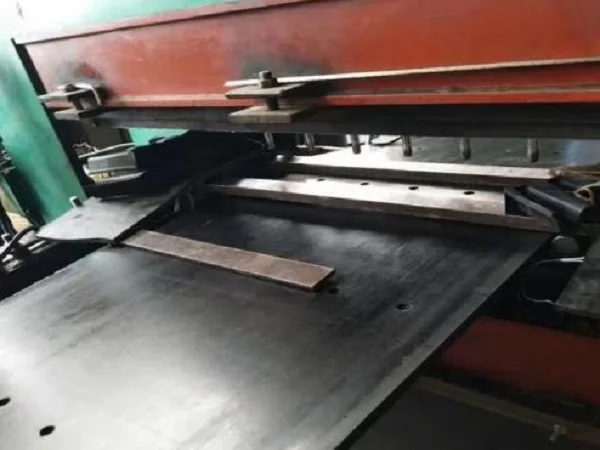

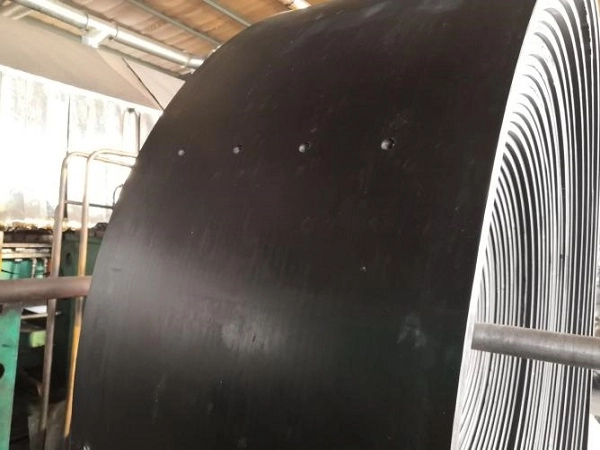

فتحات تركيب الدلو

تدعم YUFENG ثقب الدلو CNC بفتحات دائرية أو مربعة. يمكن معالجة قطر الثقب والتباعد والموضع وفقًا لرسم الجرافة لتوفير نقاط تثبيت دقيقة لجرافات المصعد.

أنواع أحزمة المصاعد لمختلف المواد والبيئات

حزام المصعد EP المقاوم للتآكل العام

يستخدم حزام المصعد القياسي المقاوم للتآكل مركبات غطاء مطاطية صناعية طبيعية أو مناسبة لرفع المواد السائبة بشكل عام. إنها مناسبة للأسمنت والرمل والركام والمواد المماثلة في ظل ظروف درجات الحرارة العادية، مع نطاق تشغيل نموذجي يتراوح من -20 درجة مئوية إلى +60 درجة مئوية.

حزام مصعد الحبوب الغذائية

تستخدم أحزمة الرفع المخصصة للطعام مركبات مطاطية مناسبة غير سامة ومنخفضة الرائحة لتطبيقات معالجة الحبوب. وهي مصممة للأرز والقمح والذرة والمواد الزراعية المماثلة حيث تكون قابلية التنظيف ومتطلبات الاتصال الغذائي المعمول بها مهمة.

حزام المصعد المقاوم للهب والمقاوم للكهرباء الساكنة

يستخدم هذا التكوين مركبات مطاطية مثبطة للهب ومضادة للكهرباء الساكنة لتطبيقات التعدين تحت الأرض حيث تتطلب مقاومة الحريق وتبديد الكهرباء الساكنة. يمكن تصنيع النماذج القابلة للتطبيق وفقاً لمتطلبات السلامة في مناجم الفحم MT/T668.

حزام المصعد المقاوم لدرجات الحرارة العالية

يتم استخدام مطاط الغطاء المقاوم للحرارة المعتمد على EPDM في التطبيقات التي تشتمل على مواد ساخنة مثل كلنكر الأسمنت. يمكن للإنشاءات المناسبة التعامل مع درجات حرارة المواد حتى 180 درجة مئوية تقريبًا اعتمادًا على ظروف التشغيل الفعلية وصياغة الحزام.

حزام المصعد المقاوم للزيت والتآكل

يوفر مطاط الغطاء المعتمد على NBR مقاومة أفضل للزيوت المعدنية ومواد التشحيم والوسائط الكيميائية المختارة. هذا التكوين مناسب للمصانع الكيماوية ومصاعد المواد الخام حيث قد يؤثر التعرض للزيوت أو المواد المسببة للتآكل على مركبات المطاط التقليدية.

حزام مصعد ذو سلك فولاذي عالي الرفع

تم تصميم بناء الحبل الفولاذي لأبراج الرفع العالية والمصاعد ذات السعة الكبيرة. تساعد استطالته المنخفضة جدًا وقوة الشد العالية في الحفاظ على ثبات الحزام تحت مسافات الرفع الرأسية الطويلة والتحميل المستمر الثقيل للجرافة.

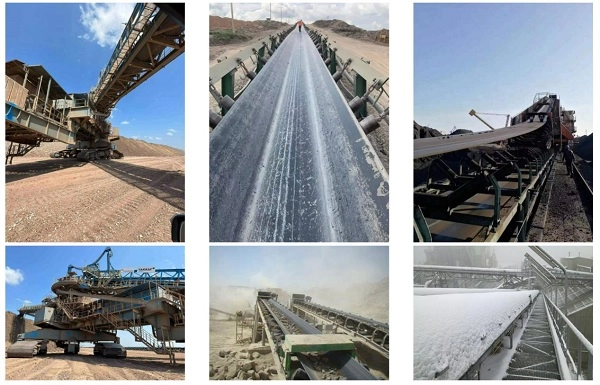

تركيب الدلو والتخصيص الهيكلي

اختيار الذبيحة

يمكن للعملاء اختيار قماش نايلون NN أو قماش بوليستر منخفض التمدد EP أو سلك فولاذي مجلفن وفقًا لارتفاع المصعد وحمولة الجرافة ومتطلبات الشد.

تخصيص نمط الثقب

يمكن ثقب فتحات تركيب الجرافة المستديرة أو المربعة باستخدام الحاسب الآلي وفقًا لرسومات العملاء. يمكن تعديل قطر الثقب والمسافة المركزية والتباعد الطولي لتتناسب مع نظام تركيب الجرافة.

تكوين السطح

يمكن تزويد الحزام بسطح أملس أو سطح منقوش مضاد للانزلاق وفقًا لتصميم المصعد ومتطلبات معالجة المواد.

مركب مطاطي وظيفي

يمكن اختيار مركبات مطاطية مقاومة للتآكل، وصالحة للطعام، ومثبطة للهب، ودرجة الحرارة العالية، ومقاومة للزيت وفقًا للمواد المنقولة وبيئة التشغيل.

تعزيز الحافة

يمكن دمج المطاط السميك المضاد للتمزق لتحسين مقاومة الانحناء المتكرر وضغط الحافة حول بكرات الرأس والذيل.

خدمة ذات طول ثابت وما قبل التثقيب

يمكن لشركة YUFENG توفير مقاطع ذات طول ثابت مع فتحات دلو مثقوبة مسبقًا، مما يسمح بتحضير الحزام النهائي وفقًا لأبعاد تركيب المصعد قبل الشحن.

هيكل حزام المصعد والتحكم في التصنيع

الذبيحة عالية الشد

تشكل أقمشة NN وEP عالية المتانة أو الحبال الفولاذية المجلفنة عالية القوة هيكل الشد الأساسي لحزام المصعد. يتم اختيار الهيكل وفقًا لمسافة الرفع المطلوبة وظروف تحميل الجرافة.

غطاء مطاطي عملي

يمكن اختيار المطاط الطبيعي البكر، NBR، EPDM وغيرها من المركبات المناسبة لمتطلبات التآكل ودرجة الحرارة والزيت وملامسة الطعام ومثبطات اللهب.

مطاط مقشود عالي الجودة

يتم استخدام مطاط مخصص عالي الالتصاق بين طبقات التقوية والغطاء لتحسين ربط الذبيحة بالمطاط وتقليل التصفيح حول المناطق المعرضة للتوتر المتكرر.

تعزيز ثقب دلو

بالنسبة لأحمال الجرافة الثقيلة، يمكن تعزيز المنطقة المحيطة بفتحات التثبيت محليًا بمطاط إضافي لتقليل تشقق الحواف والحفاظ على ثبات تثبيت البراغي تحت التوتر المقدر.

فحص المواد الخام

يتم أخذ عينات من القماش والسلك الفولاذي والمواد المطاطية لقوة الشد والاستطالة وقوة التقشير قبل دخولها إلى خط إنتاج الفلكنة. لا يتم إطلاق المواد التي لا تستوفي معايير الفحص المطلوبة للإنتاج.

أداء حزام المصعد للتشغيل العمودي

عنصر الأداء	المتطلبات القياسية	معيار الاختبار
استطالة عند كسر الذبيحة EP	≥300%	ايزو 6259
قوة تقشير الطبقة البينية	≥12 ن/مم	ايزو 2411
استطالة دائمة تحت الحمل المقدر	.52.5%	الدين 22102
تغطية فقدان التآكل المطاطي	≥0.8 سم مكعب/1.61 كم	ايزو 4649
مقاومة للتمزق بحافة ثقب الثقب	لا يوجد صدع تحت التوتر المقنن	اختبار مخصص للمصنع

يعتمد أداء الحزام الفعلي على درجة الهيكل وعرض الحزام وسمك الغطاء وتحميل الجرافة وسرعة الحزام وارتفاع المصعد وقطر البكرة وبيئة التشغيل. يمكن لشركة YUFENG توفير بيانات اختبار المصنع الخاصة بالمنتج وفقًا للتكوين المحدد.

وثائق المعايير والشهادات

المعايير العامة للحزام الناقل

يتم تصنيع منتجات حزام المصاعد المطاطي YUFENG وفقًا لمتطلبات ISO 14890 وDIN 22102 وGB/T 7984 المطبقة. يمكن تصنيع إنشاءات الأسلاك الفولاذية وفقًا للمواصفة DIN 22131 حيثما ينطبق ذلك.

متطلبات الاتصال الغذائي

يمكن اختيار مواد حزام المصعد الملائمة للطعام وفقًا لمتطلبات ملامسة الطعام المطبقة لدى إدارة الغذاء والدواء (FDA) وLFGB. تعتمد الشهادات والوثائق المحددة على تركيبة المواد المختارة وسوق الوجهة.

متطلبات السلامة في مناجم الفحم

يمكن تصنيع تكوينات حزام المصعد المقاوم للهب والمضاد للكهرباء الساكنة للتعدين تحت الأرض وفقًا لمتطلبات MT/T668، مع مراعاة تكوين المنتج النهائي ونطاق الاختبار المطبق.

الوثائق المتاحة

اعتماداً على التكوين المطلوب، يمكن لشركة YUFENG توفير وثائق إدارة الجودة ISO9001، ووثائق التصدير CE، وتقارير أداء المواد SGS، ووثائق سلامة ملامسة الأغذية، وشهادات السلامة المقاومة للهب في مناجم الفحم وتقارير اختبار منتج المصنع.

ربط وتركيب حزام المصعد

الربط بالفلكنة الساخنة

يوصى بالفلكنة الساخنة لمفاصل حزام المصعد الدائم. يتم إعداد أطراف الحزام وفقًا لطبقة القماش أو هيكل الحبل الفولاذي مع تجنب إتلاف فتحات تركيب الجرافة المجاورة. يتم وضع المطاط المقشود المطابق عالي الالتصاق بين طبقات الوصلات، يليه التحكم في التسخين والضغط في مبركن مسطح مخصص.

الربط السحابة الميكانيكية

يمكن استخدام المثبتات الميكانيكية الخاصة بحزام المصعد للإصلاحات الطارئة حيث يكون التثبيت السريع ضروريًا. هذه الطريقة مناسبة للتشغيل المؤقت أو قصير المدى ولا يُنصح بها بشكل عام كحل مشترك دائم لأنظمة الرفع العالي جدًا والمصاعد ذات الأحمال الثقيلة.

اختيار البكرة

يجب اختيار بكرات الرأس والذيل ذات الحجم المناسب لتقليل إجهاد الانحناء المتكرر في الحزام. يجب أن يتطابق قطر البكرة مع هيكل الذبيحة ومواصفات الحزام.

تعديل شد الحزام

يجب تعديل نظام شد المصعد وفقًا لبناء الحزام المحدد ومتطلبات التشغيل المقدرة. يساعد الشد المناسب في الحفاظ على محاذاة ثابتة للجرافة ويقلل من حركة الحزام غير الضرورية.

موقف تركيب دلو

يجب أن تكون فتحات تركيب الجرافة مطابقة بدقة لأبعاد دلو المصعد. يجب أيضًا التحكم في ظروف التغذية لتجنب التأثير المباشر للمواد الحادة أو كبيرة الحجم على مناطق تركيب الجرافة.

مطابقة مكونات مصعد الدلو

سلسلة الحزام الناقل

يمكن لشركة YUFENG توريد حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل المزخرف، وحزام النقل ذو القمة الخشنة لأنظمة النقل التي تجمع بين الرفع الرأسي ونقل المواد الأفقي.

مكونات الأسطوانة والبكرة

تشمل المنتجات المطابقة وحدات التباطؤ، وبكرات HDPE المضادة للتآكل، وبكرات رأس المصعد لأنظمة معالجة المواد المقابلة.

إكسسوارات مطاطية

تتوفر صفائح مطاطية مقاومة للتآكل، ومواد لاصقة لإصلاح الفلكنة، ومثبتات أحزمة المصعد لمتطلبات التركيب والصيانة والإصلاح الميداني.

سلسلة خطوط أنابيب HDPE

يمكن توفير أنابيب المياه HDPE وأنابيب التجريف لتطبيقات نقل السوائل المساعدة في مشاريع التعدين والصناعية التي تتطلب شراءًا مشتركًا.

معالجة مخصصة

يمكن لشركة YUFENG تخصيص عرض الحزام، والسمك، وقطر فتحة الدلو، ومسافة الفتحة، والطول الثابت، والتركيبة المطاطية الوظيفية وفقًا لرسومات المصعد وظروف التشغيل.

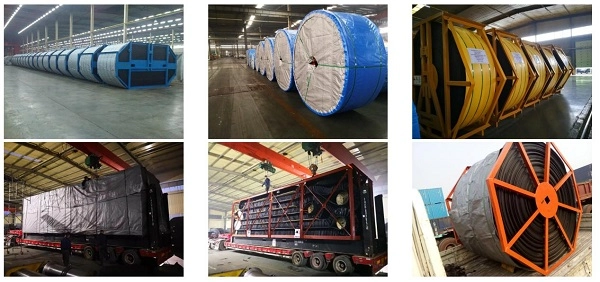

تغليف وتخزين حزام المصعد

لفات العرض الضيق

أحزمة المصاعد التي يبلغ عرضها حوالي 300-800 ملم ملفوفة على قلوب ورقية صلبة ومحمية بغشاء بلاستيكي مقاوم للماء وعبوة خارجية منسوجة.

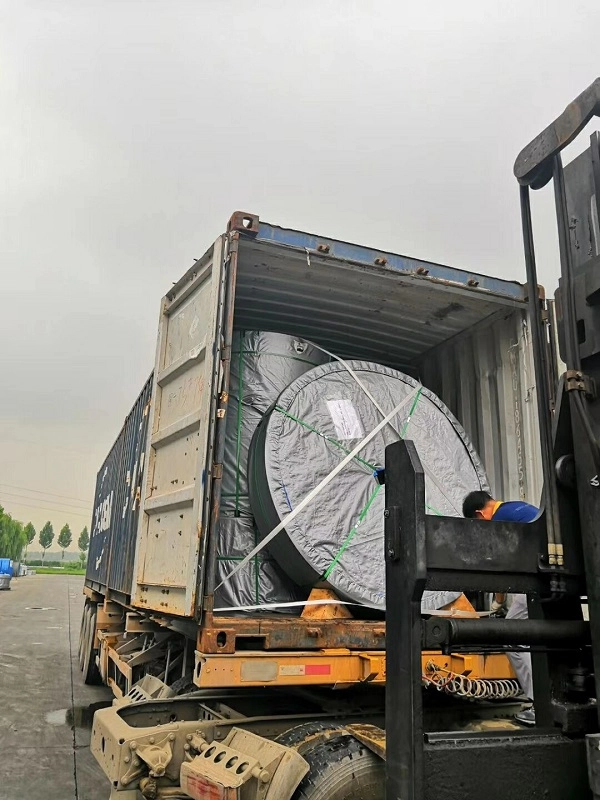

لفات الحبل الصلب واسعة

يمكن تأمين أحزمة المصاعد ذات الحبال الفولاذية الثقيلة التي يتراوح عرضها من 1000 إلى 1600 ملم تقريبًا بأربطة فولاذية معززة ومشمع وقائي ومنصات خشبية ثقيلة لنقل الحاويات.

أقسام الحزام المثقوبة مسبقًا

تتم حماية المقاطع المخصصة المثقوبة مسبقًا برغوة منفصلة أو مواد توسيد لتقليل التشوه والضرر حول فتحات تركيب الجرافة أثناء المناولة.

متطلبات التخزين

يجب تخزين الأحزمة أفقيًا في مستودع جاف وجيد التهوية مع ارتفاع تكديس موصى به لا يزيد عن 1.2 متر. يجب تجنب التعرض طويل الأمد لأشعة الشمس المباشرة ومياه الأمطار والمذيبات الكيميائية لتقليل شيخوخة المطاط وتدهور المواد.

كيفية اختيار حزام المصعد المطاطي الصحيح

تأكد من ارتفاع المصعد وقدرته

يعد إجمالي ارتفاع الرفع وإنتاجية المواد في الساعة بمثابة المعلمات الأولى لاختيار درجة الهيكل. إن NN مناسب للمصاعد الصغيرة، وEP للعديد من التطبيقات متوسطة الارتفاع، وسلك فولاذي لأحمال شد أعلى وأنظمة رفع عالية جدًا.

تأكيد متطلبات ثقب الجرافة

يتم توفير قطر فتحة تركيب الجرافة، والتباعد، والكمية، وأبعاد الرسم بحيث يمكن مطابقة نمط تثقيب الحزام بدقة مع نظام الجرافة.

تأكيد المواد ودرجة الحرارة

نوع المادة، حجم الجسيمات، الكشط، التعرض للزيت، التلامس الكيميائي ودرجة الحرارة تحدد تركيبة الغطاء المطاطي المناسبة.

تأكد من أبعاد البكرة والتركيب

ينبغي النظر في أقطار الرأس والذيل، وعرض الحزام، وأبعاد غلاف المصعد وترتيب الشد معًا لضمان التشغيل المناسب للحزام وأداء الانحناء.

اطلب عرض أسعار لحزام المصعد المطاطي

للحصول على عرض أسعار دقيق، قم بتوفير نوع الهيكل وعرض الحزام وإجمالي ارتفاع المصعد وحجم فتحة الجرافة والمسافة بينها ونوع المادة ودرجة حرارة العمل وسعة النقل وإجمالي كمية الطلب ومنفذ الوجهة.

يمكن للمهندسين الفنيين في YUFENG تقييم درجة الهيكل المناسبة، وسمك الغطاء، وتكوين تثقيب الدلو، والتركيبة المطاطية الوظيفية وفقًا لظروف تشغيل المصعد الكاملة.

معلومات الاتصال العالمية لشركة يوفينغ

بريد إلكتروني

jayce@yuphengbelt.com

واتساب/وي شات/موبايل

+86 15318787602

عنوان المصنع

Xiagou Villege، ETDZ، تشينغداو، شاندونغ، الصين

View as

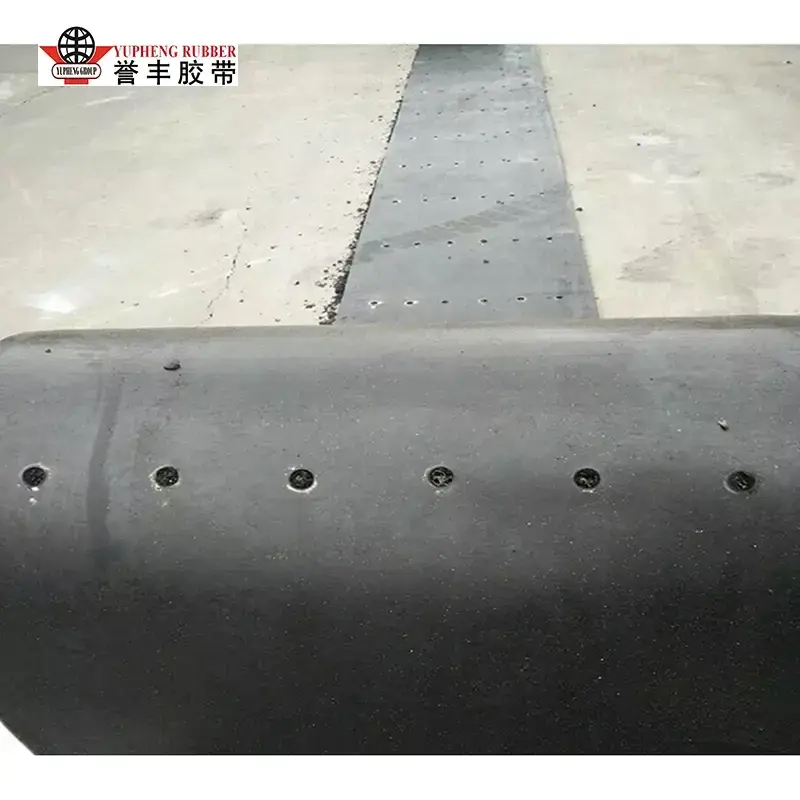

حزام مصعد الدلو المقاوم للحرارة

تم تصميم حزام مصعد الدلو المقاوم للحرارة YUFENG لمصاعد الدلو المغلقة التي تتعامل مع المواد السائبة الساخنة عند 120-175 درجة مئوية. يعمل هيكل الحاجز الحراري ثنائي الطبقة على حماية الهيكل من الحرارة الإشعاعية، مما يقلل من الحرق والتصفيح وتشقق فتحات الترباس. متوفر في إصدارات من القماش والحبال الفولاذية، وهو يدعم تطبيقات الرفع المتوسطة إلى العالية جدًا مع أداء متين ومستقر.

عرض المزيد >> إرسال استفسار >>

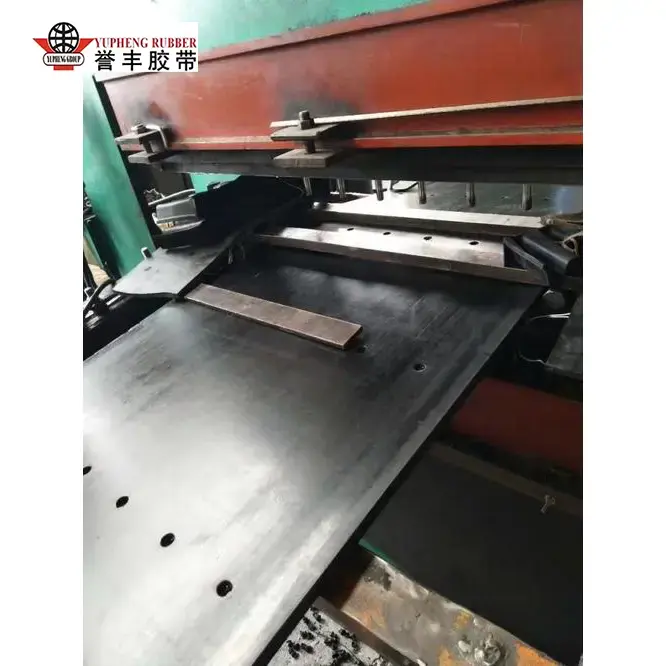

حزام مصعد دلو من القماش

تم تصميمه للتعامل الفعال مع المواد العمودية، يوفر حزام مصعد الدلو القماشي YUFENG حلاً خفيف الوزن ومرنًا لأنظمة مصعد الدلو المتوسطة والمنخفضة الارتفاع. توفر هيكلها القماشي المغمور متعدد الطبقات والمركب المطاطي عالي القوة الذي يحمل مساميرًا أداءً موثوقًا عند ارتفاعات الرفع من 0 إلى 60 مترًا، مما يجعلها مناسبة لنقل الحبوب والمساحيق الكيميائية والركام الصغير. تتوفر أيضًا مركبات مطاطية مخصصة مقاومة للتآكل ومقاومة للزيت ودرجات الحرارة المنخفضة.

عرض المزيد >> إرسال استفسار >>

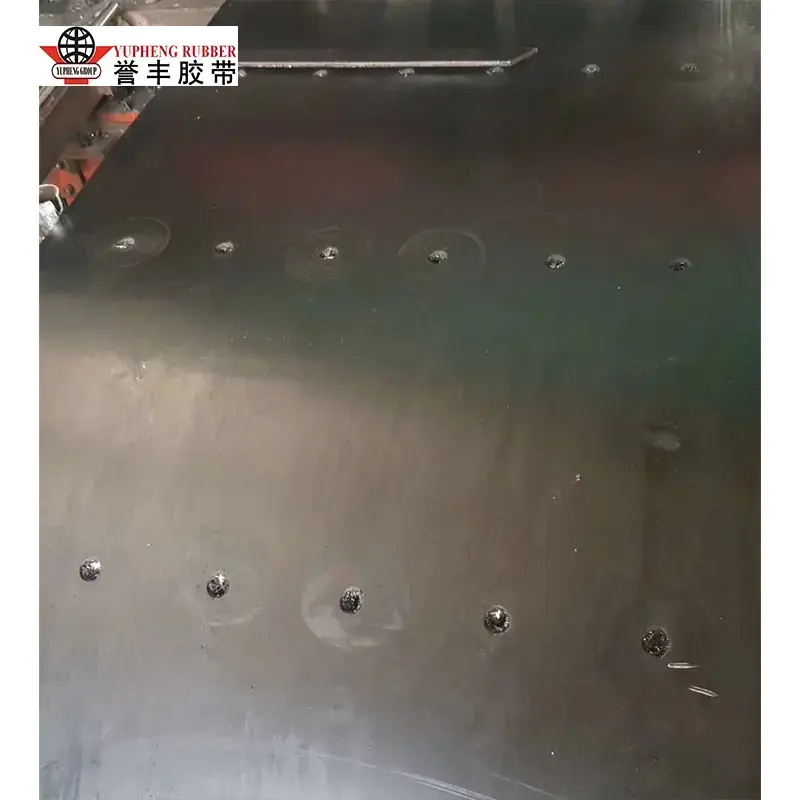

حزام المصعد ذو الحبل الفولاذي

من أجل النقل العمودي عالي الارتفاع والثقيل، يوفر حزام الرفع بالدلو ذو الحبل الفولاذي YUFENG استطالة منخفضة للغاية، وقوة شد عالية وصلابة عرضية قوية. يدعم هيكل السلك الفولاذي الطولي المرتب بكثافة التشغيل المستقر على ارتفاعات رفع تصل إلى 100 متر، بينما تلبي المركبات المطاطية المخصصة المقاومة للحرارة ومثبطات اللهب التطبيقات المطلوبة في صناعات الأسمنت والمعادن والحبوب.

عرض المزيد >> إرسال استفسار >>

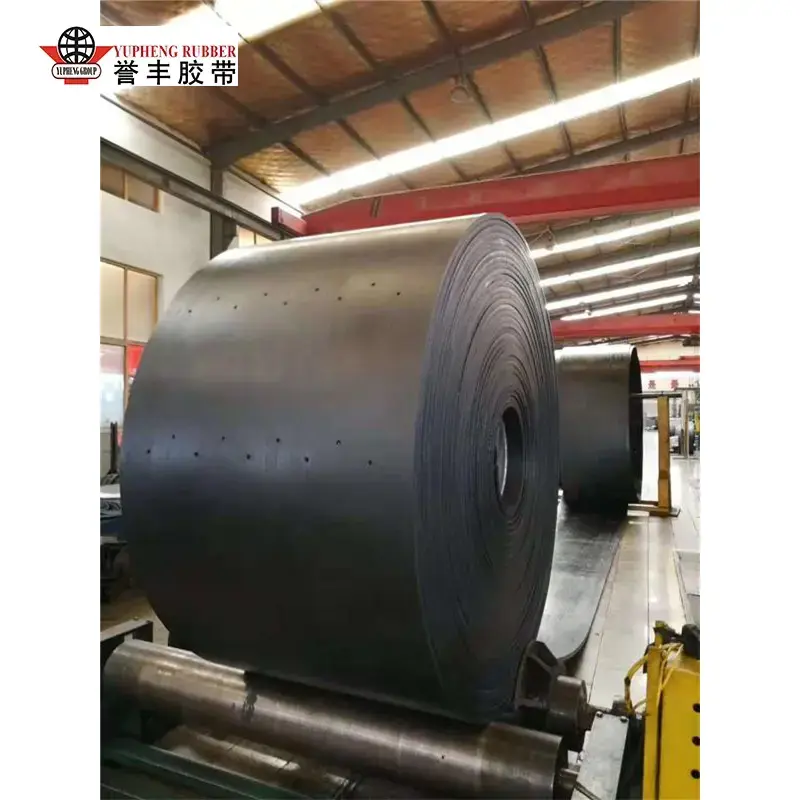

حزام المصاعد العامة
