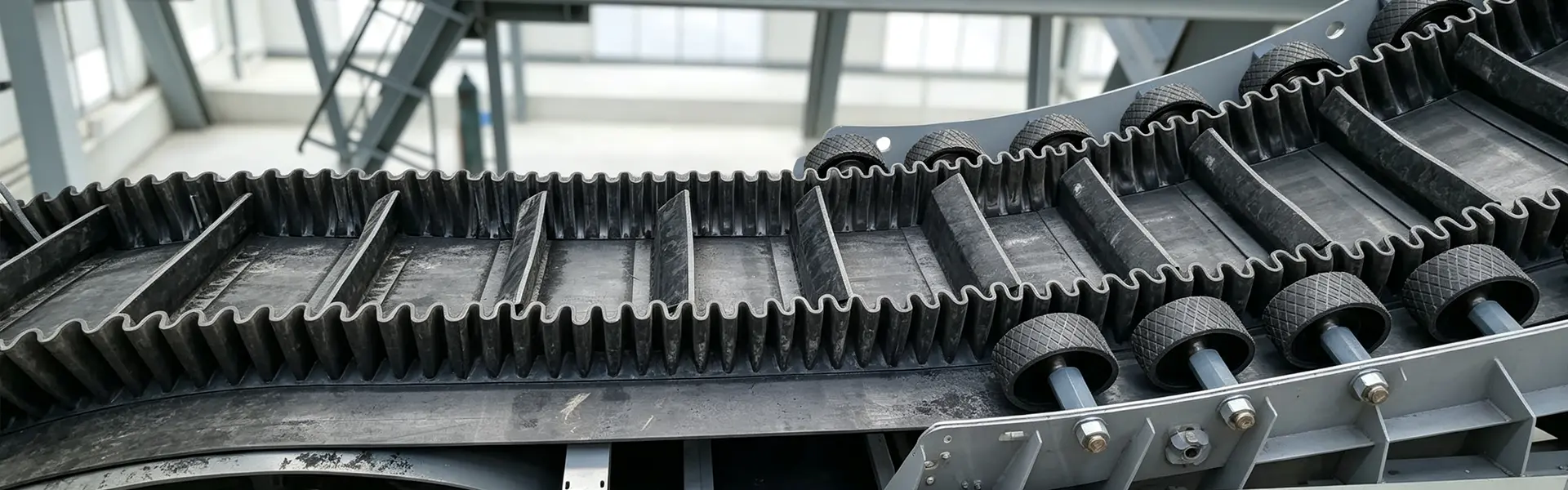

حزام النقل المسطح والجدار الجانبي بسعر المصنع لمعالجة المواد السائبة بكفاءة

يوفينغ الحزام الناقل المسطح والجدار الجانبي، المعروف أيضًا باسم الحزام الناقل ذو الجدار الجانبي المموج أو الحزام الناقل ذو الزاوية الحادة، مصمم لنقل المواد السائبة حيث لا تستطيع الأحزمة المسطحة التقليدية توفير ارتفاع رفع كافٍ أو منع إرجاع المواد. يتكون الحزام من حزام أساسي، وجدران جانبية مموجة، ومرابط عرضية، يتم دمجها من خلال الفلكنة الساخنة.

توفر YUFENG هياكل معززة بنسيج EP وسلك فولاذي لمسافات نقل مختلفة، وأوزان المواد وتخطيطات التثبيت. تدعم التصميمات المتوفرة النقل الأفقي والمائل والعمودي، مما يجعلها مناسبة للتعدين والأسمنت والركام والحبوب والمواد الكيميائية وغيرها من تطبيقات معالجة المواد السائبة.

تصنيف حزام الجدار الجانبي من القماش والسلك الفولاذي EP

الحزام الناقل للجدار الجانبي من القماش EP

يوفر هيكل النسيج EP مرونة جيدة واستطالة منخفضة وأداء شد مستقر. إنها مناسبة لأنظمة النقل ذات الحمولة المتوسطة مع مسافات نقل قصيرة أو متوسطة نسبيًا، بما في ذلك مصانع الأسمنت ومرافق معالجة الحبوب وخطوط الإنتاج الإجمالية.

الحزام الناقل للجدار الجانبي من الحبل الفولاذي

توفر هيكل السلك الفولاذي قوة شد أعلى واستطالة دائمة أقل من الهياكل القماشية. إنه مصمم لتطبيقات الخدمة الشاقة التي تتطلب مسافة نقل أكبر وارتفاع رفع وقدرة المواد، خاصة في أنظمة التعدين ومناولة المواد السائبة واسعة النطاق.

نوع الحزام	السمة الأساسية	حالة العمل المطبقة
حزام الجدار الجانبي من قماش EP	مرنة، استطالة منخفضة، فعالة من حيث التكلفة	مسافة متوسطة-قصيرة ونقل حمولة متوسطة
حزام جدار الحبل الصلب	قوة شد عالية، تمدد منخفض جدًا	نقل لمسافات طويلة والثقيلة

يجب اختيار الهيكل المناسب وفقًا لارتفاع الرفع وطول الحزام وكثافة المواد والقدرة بالساعة وزاوية النقل القصوى.

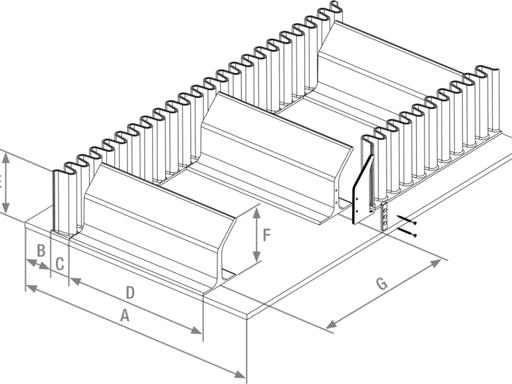

ارتفاع الجدار الجانبي ونوع المربط وخيارات الحجم

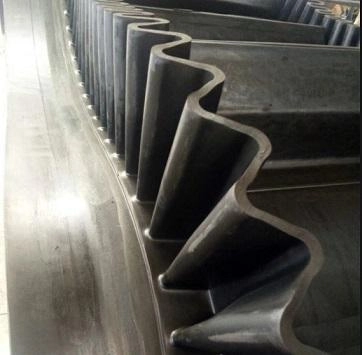

ارتفاع الجدار الجانبي

تقوم شركة YUFENG بتزويد الجدران الجانبية المموجة على ارتفاعات من40 ملم إلى 500 ملم، مما يسمح بمطابقة هيكل الحزام مع أحجام المواد المختلفة وقدرات النقل.

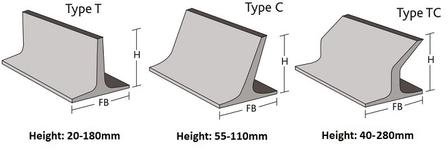

تكوين المربط

تتوفر تكوينات المربط T وC وTC. يمكن تخصيص ارتفاع المربط من20 ملم إلى 460 ملم، مع ضبط التباعد وفقًا لخصائص المواد وزاوية النقل.

عرض الحزام ودرجة الذبيحة

تتراوح عروض الحزام الناقل المسطح والجدار الجانبي من300 ملم إلى 2000 ملم، مع هياكل القماش EP100 – EP1000 وهياكل الأسلاك الفولاذية ST630 – ST2000 المتاحة لمتطلبات التحميل المختلفة.

أنواع الحزام الناقل ذو الجدار الجانبي الوظيفي

حزام جانبي مقاوم للتآكل بشكل عام

إن المركب المطاطي المقاوم للتآكل القياسي مناسب للمواد السائبة التقليدية مثل الرمل والركام والفحم والمواد الخام الأسمنتية. نطاق درجة حرارة التشغيل العادي تقريبًا-20 درجة مئوية إلى +60 درجة مئوية.

حزام جدار جانبي مقاوم للهب ومضاد للكهرباء الساكنة

يجمع هذا الهيكل بين خصائص مثبطات اللهب والتوصيل لبيئات النقل تحت الأرض حيث تشكل الحرائق والكهرباء الساكنة اهتمامات كبيرة تتعلق بالسلامة. يمكن تصنيع النماذج القابلة للتطبيق وفقًا لـإم تي/T668متطلبات.

حزام جانبي مقاوم لدرجات الحرارة العالية

يتم استخدام المطاط المقاوم للحرارة المعتمد على EPDM لنقل المواد الساخنة مثل كلنكر الأسمنت والخبث المعدني. يمكن للتركيبات المناسبة أن تدعم درجات حرارة المواد حتى تقريبًا180 درجة مئوية، اعتمادا على ظروف التشغيل الفعلية.

حزام جانبي مقاوم للزيت

يوفر الغطاء المطاطي المعتمد على NBR مقاومة للزيوت المعدنية ومواد التشحيم وبعض الوسائط الكيميائية، مما يقلل من تورم المطاط والتشقق في بيئات العمل الملوثة بالزيت.

حزام جانبي مقاوم لدرجات الحرارة المنخفضة

يحافظ مركب المطاط المرن البارد على المرونة في تطبيقات درجات الحرارة المنخفضة ويمكن تهيئته لبيئات النقل الخارجية وصولاً إلى ما يقرب من-40 درجة مئوية، اعتمادا على صياغة محددة.

حزام جانبي للطعام

يمكن لتطبيقات الاتصال بالأغذية استخدام مواد مناسبة غير سامة وسهلة التنظيف لمعدات نقل الحبوب والفواكه والخضروات وتجهيز الأغذية. يجب اختيار المواد والشهادات الدقيقة وفقًا لسوق الوجهة ومتطلبات التطبيق.

التخصيص الهيكلي والوظيفي

اختيار الذبيحة الأساسية

تقدم YUFENG أحزمة أساسية معززة بنسيج بوليستر EP أو سلك فولاذي مجلفن وفقًا لمتطلبات حمل النقل والمسافة والرفع.

تخصيص ارتفاع الجدار الجانبي

تشمل ارتفاعات الجدران الجانبية المتاحة40، 60، 80، 100، 200، 300، 400 و 500 ملم، مع توفر أبعاد أخرى حسب متطلبات المشروع.

نوع المربط والتباعد

يمكن اختيار المرابط T وC وTC وفقًا لحجم المادة وزاوية النقل والقدرة الاستيعابية المطلوبة.

تركيبة مطاطية وظيفية

يمكن تكوين تركيبات مطاطية مقاومة للتآكل، ومثبطات اللهب، ودرجات الحرارة العالية، ومقاومة الزيت ودرجات الحرارة المنخفضة لبيئات تشغيل مختلفة.

هيكل التعزيز

يمكن إضافة التعزيز المستعرض لتحسين دعم الحزام الأساسي أثناء شوط العودة، في حين يمكن تكوين تعزيز إضافي لسلك الفولاذ المستعرض لتحميل المواد عالية التأثير.

معالجة ذات طول ثابت

تدعم YUFENG القطع ذو الطول الثابت والأبعاد المخصصة لمعدات النقل المدمجة والتركيبات الخاصة بالمشروع.

الفلكنة المتكاملة وأداء الحزام

الفلكنة الساخنة من قطعة واحدة

يتم دمج الجدران الجانبية والمرابط والحزام الأساسي من خلال الفلكنة بدرجة حرارة عالية بدلاً من الاعتماد فقط على الروابط اللاصقة السطحية. يساعد هذا في الحفاظ على السلامة الهيكلية أثناء الثني المتكرر وتشغيل البكرة.

النقل العمودي والزاوي الحاد

تحتوي الجدران الجانبية المموجة على مادة بشكل جانبي بينما توفر المرابط دعمًا عرضيًا. اعتمادا على تكوين النظام وخصائص المواد، يمكن استخدام الحزام لتطبيقات النقل ذات الزاوية الحادة والعمودية.

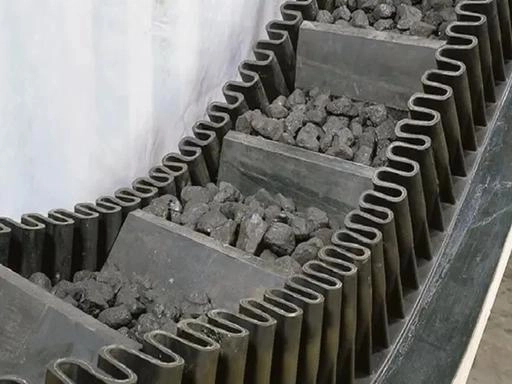

انخفاض التراجع عن المواد

يشكل الجمع بين الجدران الجانبية والمرابط جيوبًا فردية للمواد، مما يساعد على تقليل انزلاق المواد وانسكابها على أقسام النقل شديدة الانحدار.

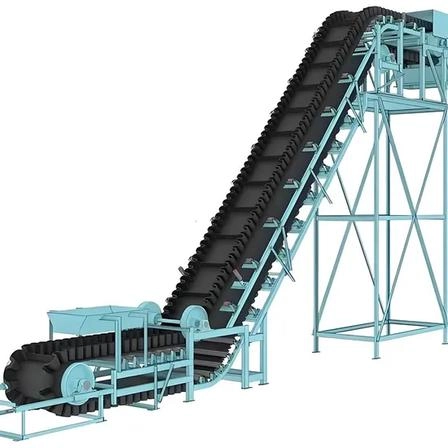

تخطيط ناقل مرن

يمكن تكوين أنظمة النقل ذات الجدار الجانبي للتخطيطات من النوع الأفقي إلى المائل، والنوع Z والنوع S، مما قد يقلل الحاجة إلى نقاط نقل وسيطة.

اختيار الذبيحة للأحمال المختلفة

تعتبر هياكل EP مناسبة عمومًا لتطبيقات الحمل المتوسط، بينما توفر هياكل الأسلاك الفولاذية قوة شد أعلى لأنظمة النقل الثقيلة والأطول.

مراقبة المواد الخام والتصنيع

الذبيحة الأساسية

يتم اختيار نسيج EP عالي المتانة وسلك فولاذي مجلفن عالي القوة وفقًا لدرجة الشد المطلوبة.

الجدار الجانبي والمطاط المربط

يتم استخدام مركبات مطاطية مرنة ذات مقاومة جيدة لكلال الانحناء في الجدران الجانبية والمرابط لتحمل الحركة المتكررة حول البكرات.

غطاء وربط المطاط

يمكن اختيار المطاط الطبيعي البكر أو المطاط الصناعي الوظيفي مثل NBR وEPDM وفقًا لمتطلبات التآكل والزيت ودرجة الحرارة.

تعزيز المكونات

يمكن دمج هياكل الأسلاك الفولاذية المستعرضة والصلبة المقاومة للتمزق في تصميمات خاصة تتطلب دعمًا إضافيًا أو مقاومة للصدمات.

تخضع كل دفعة من القماش والسلك الفولاذي والمواد المطاطية للفحص المتعلق بالشد والانحناء والالتصاق قبل دخول الإنتاج.

التركيب والربط والصيانة

الربط بالفلكنة الساخنة

بالنسبة للتوصيلات الدائمة، يتم إعداد الحزام الأساسي في طبقات متدرجة بينما يتم محاذاة الجدار الجانبي ومواضع الوتد بدقة. يتم بعد ذلك وضع مطاط الربط المطابق بين طبقات الحزام قبل الفلكنة تحت درجة حرارة وضغط يمكن التحكم فيهما.

إصلاح الترابط البارد

يمكن استخدام الإصلاح باللاصق البارد في حالة تلف السطح الموضعي أو الصيانة في حالات الطوارئ. لا يُنصح باستخدامه باعتباره المفصل الحامل الأساسي للتشغيل الشاق على المدى الطويل.

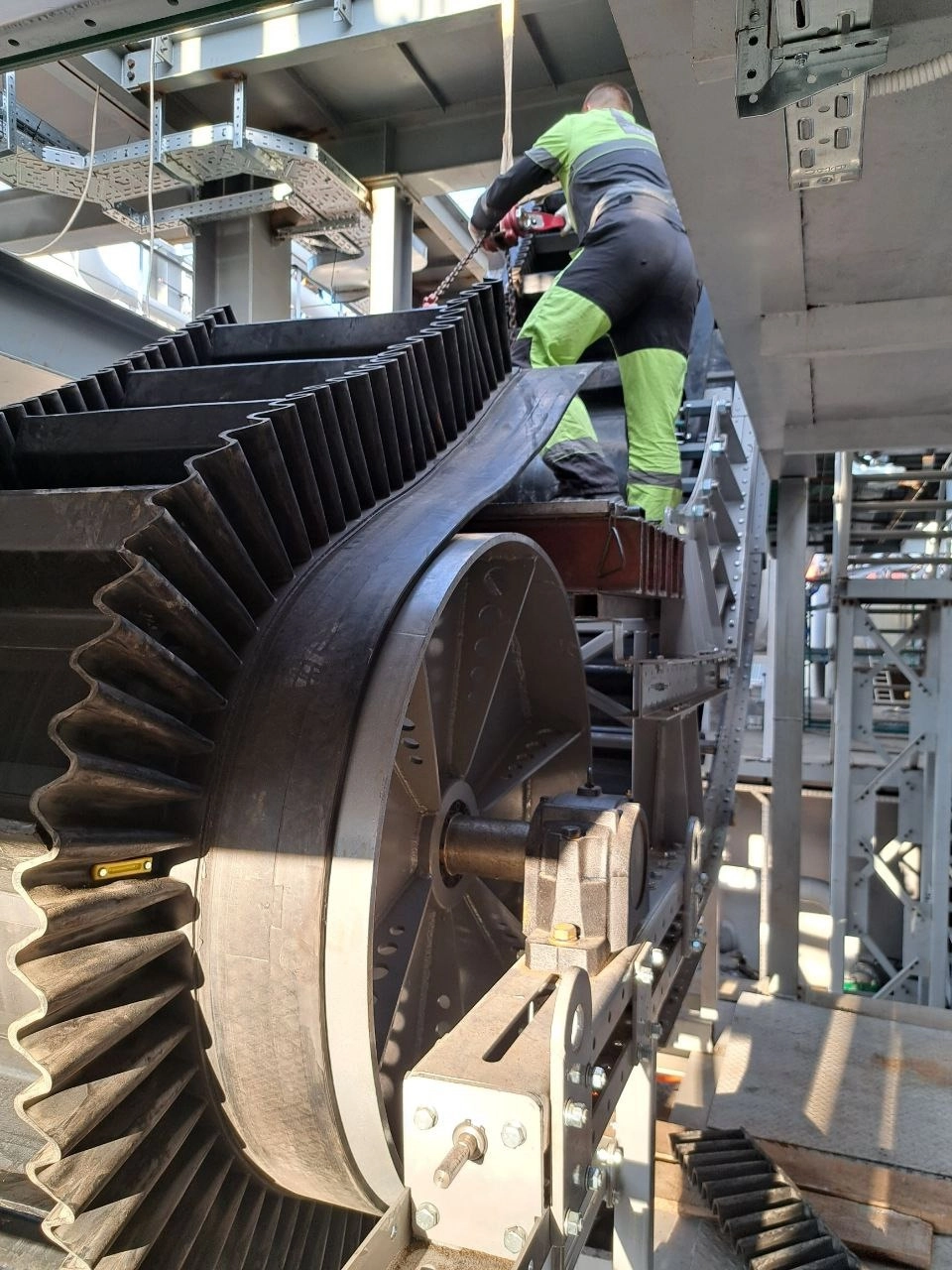

متطلبات تخطيط الناقل

يجب استخدام وحدات تباطؤ العودة الخاصة بالجدار الجانبي لدعم الحزام أثناء شوط العودة. يجب تركيب وحدات تباطؤ الصدمات من البولي يوريثان بالقرب من نقاط التحميل حيث قد تؤدي المواد الكبيرة إلى إحداث تأثير مركز.

محاذاة الحزام

يمكن تركيب وحدات التباطؤ ذاتية المحاذاة على فترات مناسبة على خطوط النقل الطويلة لتقليل انحراف الحزام والحفاظ على التشغيل المستقر.

مطابقة مكونات الناقل

سلسلة الحزام الناقل

يمكن لحزام النقل المسطح والجدار الجانبي من YUFENG توفير حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل المزخرف، وحزام النقل ذو القمة الخشنة، وحزام نقل الأنابيب لمتطلبات النقل المختلفة.

سلسلة الأسطوانة الناقلة

تشتمل المكونات المطابقة على بكرات الحوض الصغير، وبكرات الإرجاع، وبكرات الصدم، وبكرات المحاذاة الذاتية، وتجميعات بكرات الناقل الجانبية المخصصة.

إكسسوارات مطاطية

تتوفر صفائح مطاطية مقاومة للتآكل، وحواف الناقل، ومواد لاصقة للإصلاح، ومجموعات تصحيح الفلكنة لصيانة نظام الناقل.

منتجات خطوط أنابيب HDPE

يمكن توفير أنابيب المياه HDPE وأنابيب نعرات HDPE لتطبيقات نقل المياه والطين المساعدة في مشاريع التعدين.

خدمة دعم مخصصة

يمكن تعديل أبعاد الأسطوانة، وارتفاع الجدار الجانبي، وتكوين المربط، وعرض الحزام، والتركيبة المطاطية وفقًا للرسومات الهندسية وظروف التشغيل.

المعايير وتوثيق الجودة

معايير التصنيع

يتم تصنيع سيور النقل الجانبية YUFENG بالرجوع إلىISO 14890، DIN 22102 وGB/T 7984متطلبات. يمكن أن تتبع الهياكل الأساسية للسلك الفولاذيالدين 22131، في حين يمكن إنتاج نماذج مثبطات اللهب تحت الأرض القابلة للتطبيق وفقًا لـإم تي/T668.

شهادات وتقارير الجودة

قد تشمل الوثائق المتاحةشهادة إدارة الجودة ISO 9001، ووثائق CE، وتقارير اختبار SGS، ووثائق السلامة في مناجم الفحم، وتقارير اختبار إجهاد الانحناء في المصنع، اعتمادًا على تكوين المنتج والسوق الوجهة.

مؤشرات الأداء الأساسية

عنصر الأداء	المتطلبات القياسية	معيار الاختبار
استطالة عند كسر الذبيحة EP	≥300%	ايزو 6259
قوة تقشير الطبقة البينية	≥12 ن/مم	ايزو 2411
استطالة دائمة تحت الحمل المقدر	.52.5%	الدين 22102
تغطية فقدان التآكل المطاطي	≥0.8 سم مكعب/1.61 كم	ايزو 4649
قوة التصاق جذر الجدار الجانبي	لا يوجد فصل بعد 10000 دورة ثني	اختبار الانحناء في المصنع

التعبئة والتخزين

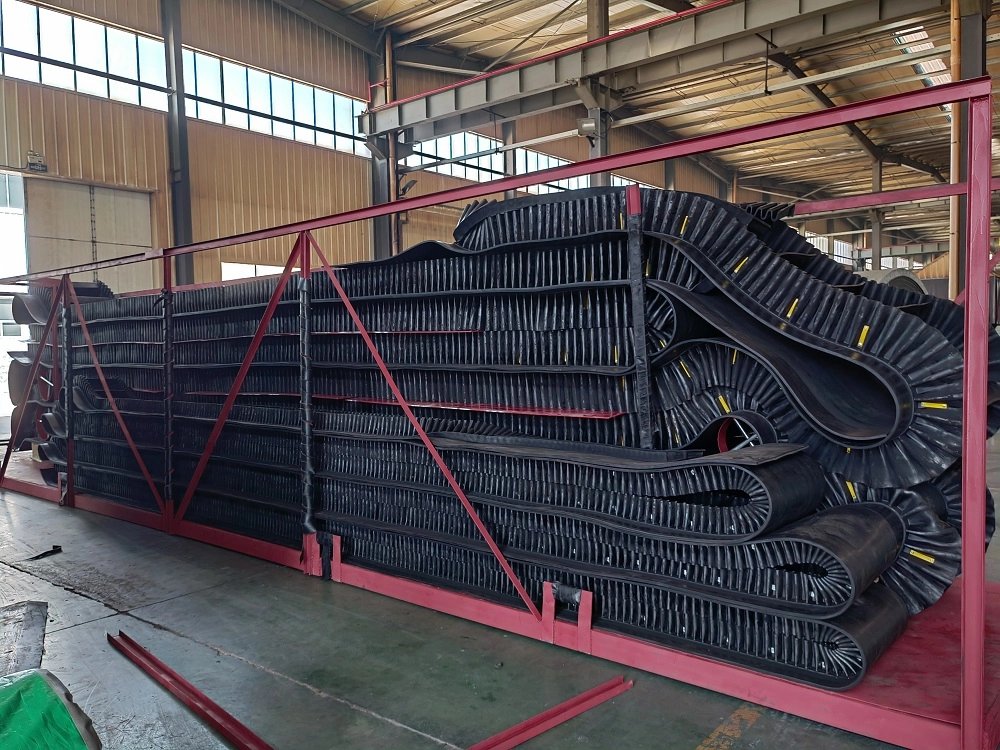

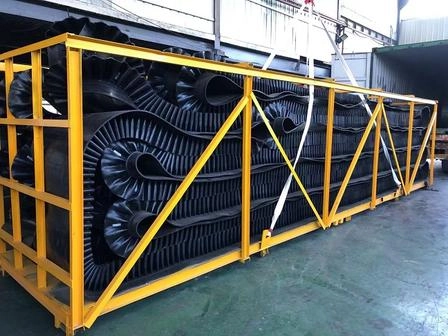

أحزمة العرض المتوسطة والصغيرة

يمكن تأمين الأحزمة التي يتراوح عرضها بين 300 و1000 مم تقريبًا باستخدام دعامات إطار معدني مخصصة لحماية الجدران الجانبية المموجة أثناء النقل.

أحزمة الحبل الصلب ذات العرض الكبير

يمكن تأمين أحزمة الجدران الجانبية الثقيلة التي يتراوح عرضها من 1200 إلى 2000 ملم تقريبًا بأشرطة فولاذية معززة ومنصات خشبية لشحن الحاويات.

قطع أقسام الحزام

تتم حماية المقاطع القصيرة المخصصة بشكل منفصل باستخدام الرغوة أو مواد التوسيد الأخرى لتقليل تصادم المرابط والجدار الجانبي أثناء النقل.

متطلبات التخزين

قم بتخزين الأحزمة أفقيًا في مستودع جاف وتجنب التعرض لفترات طويلة لأشعة الشمس المباشرة والمذيبات الكيميائية وغيرها من الظروف التي قد تسرع من شيخوخة المطاط.

كيفية طلب عرض أسعار لحزام النقل الجانبي

الذبيحة الأساسية: EP أو سلك فولاذي
عرض الحزام
ارتفاع الجدار الجانبي
نوع المربط والارتفاع
أقصى زاوية نقل
نوع المادة وحجم الكتلة
درجة حرارة المواد ووسط العمل
مسافة النقل وارتفاع الرفع
الكمية المطلوبة
ميناء الوجهة

يمكن للمهندسين التقنيين في YUFENG استخدام هذه المعلمات لتحديد درجة الهيكل المناسبة وتكوين الجدار الجانبي وهيكل المربط لنظام النقل.

معلومات الاتصال العالمية لشركة يوفينغ

الاتصال المباشر بالمصنع

بريد إلكتروني: jayce@yuphengbelt.com

واتساب/وي شات/الجوال: +86 15318787602

عنوان المصنع:قرية شياجو، ETDZ، تشينغداو، شاندونغ، الصين
