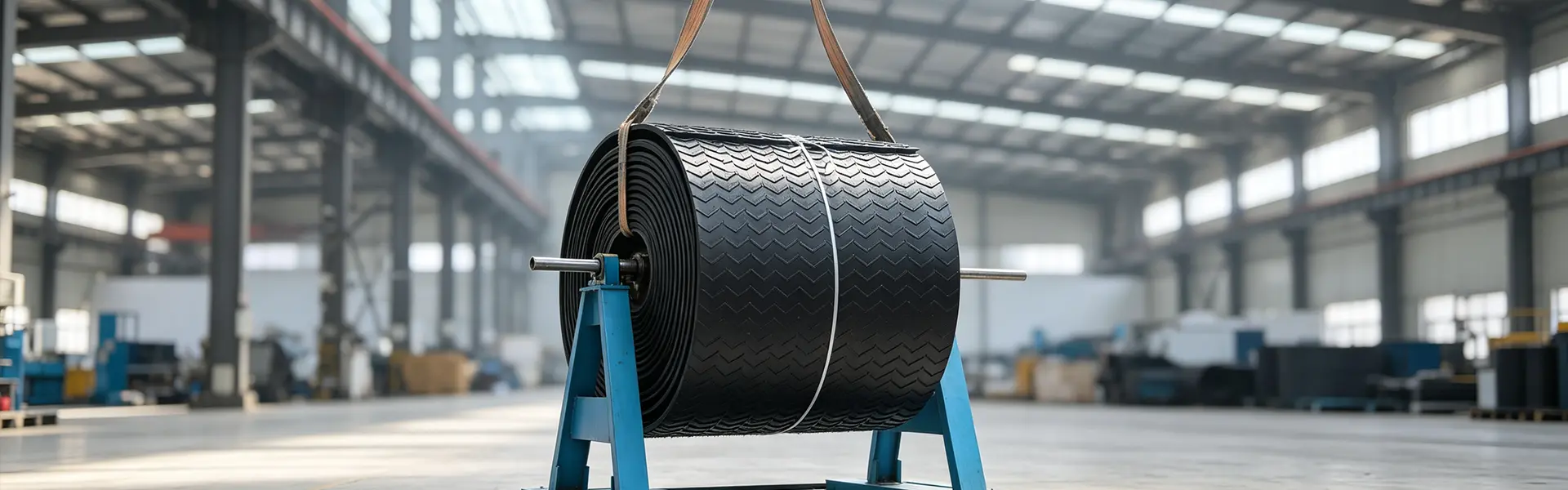

حزام ناقل منقوش مخصص للتعامل الفعال مع المواد السائبة

يوفينغ الحزام الناقل المنقوش، المعروف أيضًا باسم حزام النقل شيفرون أو متعرج، هو حزام ناقل مطاطي مصمم بأنماط مقولبة على سطح العمل لتحسين الإمساك أثناء نقل المواد المائلة. وهو يتكون من هيكل قماش EP أو NN، وغطاء مطاطي وطبقة نمط مرتفعة مدمجة، والتي يتم ربطها من خلال الفلكنة بدرجة حرارة عالية.

بالمقارنة مع أحزمة النقل الملساء، فإن السطح المنقوش يزيد من الاحتكاك بين الحزام والمواد المنقولة، مما يساعد على تقليل انزلاق المواد وتراجعها على خطوط النقل المائلة. يمكن اختيار هياكل الأنماط المختلفة والارتفاعات وتكوينات الهيكل وفقًا لزاوية النقل وحجم المادة وعرض الحزام وبيئة العمل.

تنتج YUFENG أحزمة منقوشة من المطاط البكر وهيكل قماش EP/NN عالي القوة. تغطي مجموعة المنتجات نماذج عامة مقاومة للتآكل، ومثبطات اللهب، ودرجات الحرارة العالية، ومقاومة الزيت ودرجات الحرارة المنخفضة للمحاجر، والتعدين، والأسمنت، والركام، والخدمات اللوجستية وغيرها من تطبيقات نقل المواد السائبة.

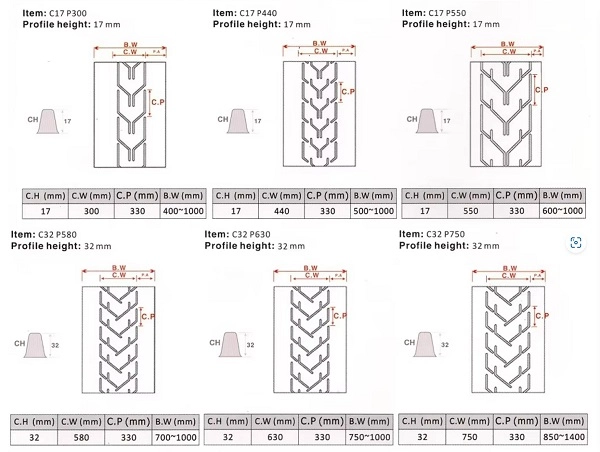

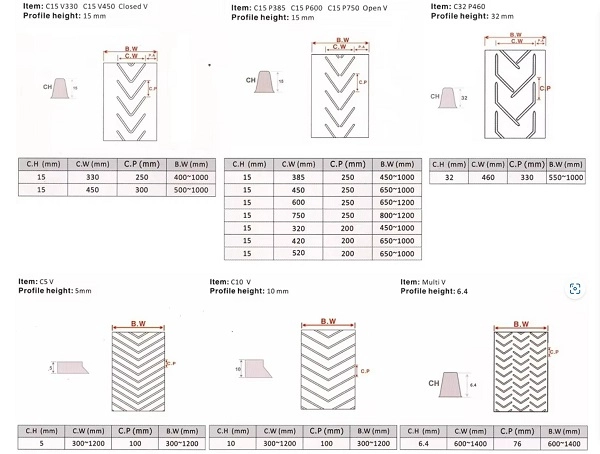

ما هي الأنواع الرئيسية؟

يتم تصنيف سيور النقل المزخرفة بشكل أساسي وفقًا لهيكل السطح المصبوب. توفر الأنماط المختلفة مستويات مختلفة من الإمساك وأداء التنظيف والملاءمة لزوايا النقل.

حزام شيفرون مغلق

يوفر نمط الشيفرون المغلق سطحًا مرتفعًا مستمرًا مع أداء قوي في الإمساك بالمواد. إنها مناسبة لنقل الخام المقطوع والحجر والركام والمواد السائبة الأخرى على مقاطع مائلة شديدة الانحدار، مع زوايا نقل تصل إلى 40 درجة تقريبًا اعتمادًا على خصائص المواد وتصميم الناقل.

افتح الحزام V

يوفر النمط المفتوح على شكل حرف V أداءً معتدلاً ضد الانزلاق مع ترك مساحة أكبر بين الأجزاء المرتفعة لتفريغ المواد وتنظيفها. إنها مناسبة للحبوب والرمل والمواد الحبيبية الصغيرة على خطوط النقل بميل يتراوح بين 15 درجة إلى 30 درجة تقريبًا.

منقط حزام خشن

يتكون السطح المنقط من نقاط مطاطية صغيرة مرتفعة توفر احتكاكًا لطيفًا دون التسبب في احتباس مفرط للمواد. يتم استخدامه بشكل أساسي للكرتون والحقائب والبضائع المعبأة ومناولة الحبوب على خطوط النقل ذات الزاوية المنخفضة أقل من 15 درجة تقريبًا.

الحزام الماسي المتقاطع

يوفر النمط المتقاطع الماسي احتكاكًا سطحيًا متوازنًا وثباتًا جانبيًا للمواد. هيكلها المفتوح نسبيًا يسهل أيضًا تنظيف السطح، مما يجعلها مناسبة للفرز اللوجستي والمنتجات الصناعية الخفيفة ونقل البضائع التامة الصنع.

كيف يؤثر اختيار النمط على أداء الناقل؟

عوامل الاختيار الرئيسية هي زاوية النقل وخصائص المواد وارتفاع النمط والاحتكاك السطحي المطلوب. يوفر النمط الأعلى أو الأكثر استمرارًا بشكل عام قبضة أقوى، في حين أن النمط المفتوح أو المنخفض يمكن أن يوفر تنظيفًا أسهل واحتفاظًا أقل بالمواد.

نوع النمط	السمة الأساسية	حالة العمل المطبقة
شيفرون مغلق	قبضة عالية واحتفاظ قوي بالمواد	نقل الخام المقطوع والحجر والركام شديد الانحدار
افتح نمط V	أداء معتدل مضاد للانزلاق وسهولة التفريغ	الحبوب والرمل والمواد الحبيبية
منقط نمط الخام	احتكاك خفيف وتنظيف سهل نسبيًا	الكراتين والحقائب والبضائع المعبأة
نمط الصليب الماسي	احتكاك متوازن وثبات جانبي	الخدمات اللوجستية والمنتجات الصناعية الخفيفة

ما هي الأحجام والمواصفات التي توفرها شركة YUFENG؟

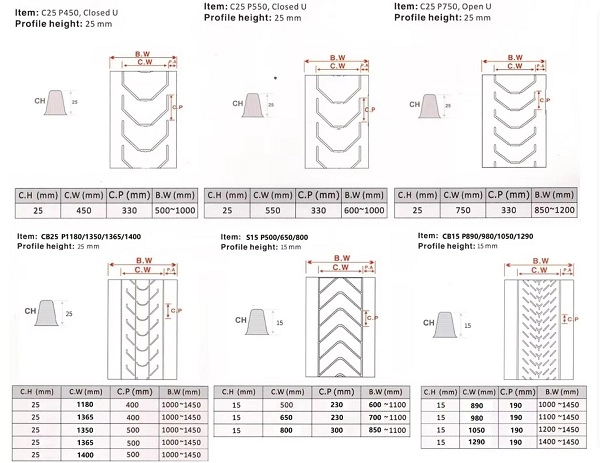

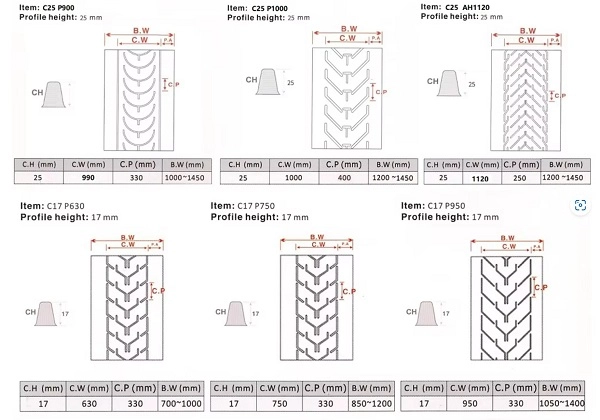

توفر YUFENG سيور نقل منقوشة ذات نقاط قوة وعروض وارتفاعات مختلفة للهيكل لتتناسب مع هياكل النقل المختلفة. تشمل الخيارات القياسية هياكل القماش EP100–EP1000 وNN100–NN800، وعرض الحزام من 300 مم إلى 2400 مم، وارتفاعات النمط 6 مم، و16 مم، و25 مم، و32 مم.

مواصفة	النطاق المتاح
الذبيحة النسيج	EP100 – EP1000 / NN100 – NN800
عرض الحزام	300-2400 ملم

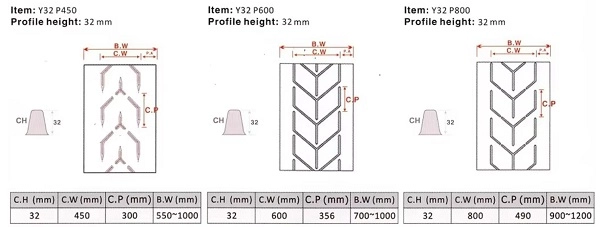

ارتفاع النمط	6 / 16 / 25 / 32 ملم
نمط السطح	شيفرون / V / دوت / دايموند / مخصص
مطاط وظيفي	ارتداء / مثبطات اللهب / درجة الحرارة العالية / الزيت / مقاومة البرد

ما هو الحزام المنقوش المناسب للتطبيقات المختلفة؟

حزام منقوش شيفرون عام مقاوم للاهتراء

هذا هو التكوين القياسي لنقل المواد السائبة في درجة الحرارة العادية. الغطاء المطاطي المقاوم للتآكل مناسب للفحم والرمل والحجر الجيري والركام والمواد المماثلة، مع نطاق درجة حرارة العمل النموذجي من -20 درجة مئوية إلى +60 درجة مئوية.

حزام منقوش مضاد للكهرباء الساكنة

يستخدم هذا النوع مركبات مطاطية موصلة ومثبطة للهب لتطبيقات النقل تحت الأرض حيث تكون الحرائق والكهرباء الساكنة بمثابة مخاوف تتعلق بالسلامة. يمكن تصنيع نماذج لتطبيقات مناجم الفحم وفقًا لمتطلبات MT/T668 المطبقة.

حزام منقوش مقاوم لدرجات الحرارة العالية

تستخدم الأحزمة المنقوشة ذات درجة الحرارة العالية مركبات مطاطية مقاومة للحرارة لنقل المواد الساخنة مثل كلنكر الأسمنت وخبث الفولاذ. يمكن تحديد تكوينات YUFENG لدرجات حرارة المواد أقل من 180 درجة مئوية تقريبًا وفقًا لظروف النقل الفعلية.

حزام منقوش مقاوم للزيت

تستخدم الموديلات المقاومة للزيت مطاط الغطاء المعتمد على NBR لتقليل التورم والتشقق الناتج عن الزيوت المعدنية ومواد التشحيم والمواد الأخرى المحتوية على الزيت. إنها مناسبة للمصانع الكيماوية ومعالجة المواد المتعلقة بالنفط وبيئات الإنتاج الصناعي.

حزام منقوش مقاوم لدرجات الحرارة المنخفضة

تحافظ تركيبات درجات الحرارة المنخفضة على مرونة المطاط في البيئات الخارجية الباردة. ويمكن تخصيصها للتطبيقات التي تتطلب التشغيل حتى -40 درجة مئوية تقريبًا، بما في ذلك التعدين في الحفرة المفتوحة ونقل المواد السائبة في فصل الشتاء.

حزام لوجستي بنمط خشن منقط

يوفر السطح المنقط المنخفض احتكاكًا متحكمًا للكرتون وأكياس الحبوب والمنتجات المعبأة. إنها مناسبة لفرز المستودعات والنقل اللوجستي حيث يكون ارتفاع نمط السطح المفرط غير ضروري.

ما هي خيارات التخصيص المتاحة؟

شكل النمط

يمكن أن توفر YUFENG تشكيلات شيفرون مغلقة، وV مفتوحة، ومنقط، ومتقاطعة على شكل ألماس وتكوينات سطحية مقولبة أخرى وفقًا لتطبيق الناقل.

ارتفاع النمط

يمكن اختيار ارتفاع النموذج وفقًا لزاوية النقل وحجم المادة والقبضة المطلوبة. تشمل الخيارات القياسية 6 مم، و16 مم، و25 مم، و32 مم، مع أبعاد مخصصة متاحة لمعدات محددة.

الذبيحة النسيج

يوفر نسيج البوليستر EP استطالة منخفضة وأداء ثابت الأبعاد، بينما يوفر نسيج النايلون NN مرونة أكبر ومقاومة للصدمات. يمكن اختيار الهيكل المناسب وفقًا لطول الناقل وظروف التحميل وقطر البكرة.

مركب مطاطي وظيفي

يمكن تعديل الغطاء المطاطي لمثبطات اللهب، ومقاومة الزيت، ومقاومة درجات الحرارة العالية، ومرونة درجات الحرارة المنخفضة ومتطلبات التشغيل الأخرى.

تكوين السطح السفلي

يمكن تزويد السطح السفلي بهيكل أملس مدعوم بالقماش أو هيكل مدعوم بالمطاط وفقًا لإطار الناقل وترتيب التباطؤ ومتطلبات التثبيت.

كيف يتم تصنيع الحزام المنقوش YUFENG؟

إعداد الذبيحة النسيج

يتم اختيار قماش البوليستر والنايلون EP عالي المتانة أو قماش النايلون NN وفقًا لدرجة الشد المطلوبة. يتم التحكم في طبقات القماش للحصول على كثافة موحدة للسداة واللحمة للحفاظ على شد الحزام بشكل ثابت.

تحضير مركب المطاط

يتم اختيار المطاط الطبيعي البكر أو NBR أو مركبات المطاط الوظيفية الأخرى وفقًا لبيئة العمل. تمت صياغة المركب لتوفير التآكل المطلوب أو الالتصاق أو درجة الحرارة أو المقاومة الكيميائية.

صب النمط والفلكنة

يتم دمج سطح العمل المنقوش وجسم الحزام من خلال الفلكنة بدرجة حرارة عالية. يتجنب هذا الهيكل الترابط اللاصق المنفصل الذي تستخدمه بعض الأحزمة المنقوشة منخفضة الجودة ويقلل من خطر تقشير النمط أثناء الثني المتكرر.

فحص جودة المصنع

يتم أخذ عينات من مواد النسيج والمطاط لأداء الشد والاستطالة والالتصاق قبل الإنتاج. يتم فحص الأحزمة النهائية للتأكد من أداء الهيكل وخصائص الغطاء المطاطي وربط الأنماط قبل الشحن.

ما هي المواد الخام التي تستخدمها شركة YUFENG؟

الذبيحة الشد

تستخدم YUFENG قماش البوليستر والنايلون EP عالي المتانة أو قماش النايلون NN مع كثافة السداة واللحمة التي يمكن التحكم فيها لتوفير أداء شد مستقر.

غطاء نمط مطاطي

يمكن اختيار المطاط الطبيعي البكر، NBR والمطاط الصناعي الوظيفي وفقًا لمتطلبات التآكل والزيت ودرجة الحرارة والسلامة.

ربط المطاط المقشود

يتم استخدام المطاط المقشود عالي الالتصاق بين طبقات القماش ومركبات المطاط لتحسين الترابط بين الطبقات وتقليل خطر التصفيح تحت التحميل المستمر.

فحص المواد الخام

تخضع كل دفعة من المواد القماشية والمطاطية لأخذ عينات من مختبر المصنع للتأكد من قوة الشد والاستطالة والالتصاق قبل الدخول في عملية الفلكنة. لا يتم إصدار المواد التي تفشل في المتطلبات الداخلية للإنتاج.

ما هي المعايير التي يتبعها حزام YUFENG المنقوش؟

يتم تصنيع سيور النقل المنقوشة من YUFENG بالرجوع إلى معايير سيور النقل الدولية والمحلية المطبقة، بما في ذلك ISO 14890، DIN 22102 وGB/T 7984. يمكن تصنيع نماذج مثبطات اللهب لتعدين الفحم تحت الأرض وفقًا لمتطلبات MT/T668 المطبقة. يمكن دعم طلبات التصدير بوثائق الفحص CE وSGS عند الحاجة.

ما هي وثائق الجودة التي يمكن تقديمها؟

شهادة إدارة الجودة ISO9001

يمكن توفير وثائق نظام إدارة الجودة للمنتجات المؤهلة والطلبات المعمول بها.

وثائق التصدير CE

يمكن توفير وثائق التصدير ذات الصلة بـ CE لتكوينات المنتج المعمول بها ومتطلبات السوق الوجهة.

وثائق اختبار SGS

يمكن تقديم تقارير فحص SGS أو أداء المواد الخام وفقًا لمتطلبات العملاء ونطاق الاختبار.

تقرير اختبار أداء المصنع

يمكن أن تغطي وثائق اختبار المصنع قوة الشد والاستطالة ومؤشرات الأداء الأخرى المطبقة لمواصفات الحزام المصاحب.

ما هي المؤشرات الفنية الأساسية؟

عنصر الأداء	المتطلبات القياسية	معيار الاختبار
استطالة عند كسر هيكل النسيج	≥300%	ايزو 6259
قوة تقشير الطبقة البينية	≥12 ن/مم	ايزو 2411
استطالة دائمة تحت الحمل المقدر	.52.5%	الدين 22102
تغطية فقدان التآكل المطاطي	≥0.8 سم مكعب/1.61 كم	ايزو 4649
أداء ربط النمط	لا يوجد تقشير بعد 10000 دورة ثني	اختبار الانحناء في المصنع

كيفية قص ولصق وتركيب الحزام المنقوش؟

الربط بالفلكنة الساخنة

بالنسبة لمفاصل النقل الدائمة، يتم قطع نهايات الحزام إلى طبقات متدرجة وفقًا لهيكل طبقات القماش. يتم تنظيف أسطح المفاصل، ويتم تركيب المطاط المقشود المطابق بين الطبقات، ويتم استخدام مكبس الفلكنة للتحكم في التسخين والضغط. بعد التبريد والفحص، يمكن وضع الوصلة في وضع التشغيل الطبيعي.

إصلاح الغراء البارد

يمكن استخدام الترابط البارد للإصلاح المؤقت أو لتطبيقات مختارة قصيرة المدى. يجب تنظيف المنطقة المتضررة وتخشينها قبل وضع لاصق الحزام الناقل المناسب. يجب معالجة الجزء الذي تم إصلاحه بالكامل قبل إعادة تشغيل الناقل.

تخطيط خط الناقل

يجب أن تستخدم أقسام الحمل العلوية وحدات تباطؤ مناسبة، في حين يجب تركيب وحدات تباطؤ الصدمات حول نقاط التغذية عالية السقوط. يمكن ترتيب وحدات التباطؤ ذاتية المحاذاة على فترات زمنية مناسبة على خطوط النقل الطويلة للمساعدة في التحكم في تتبع الحزام.

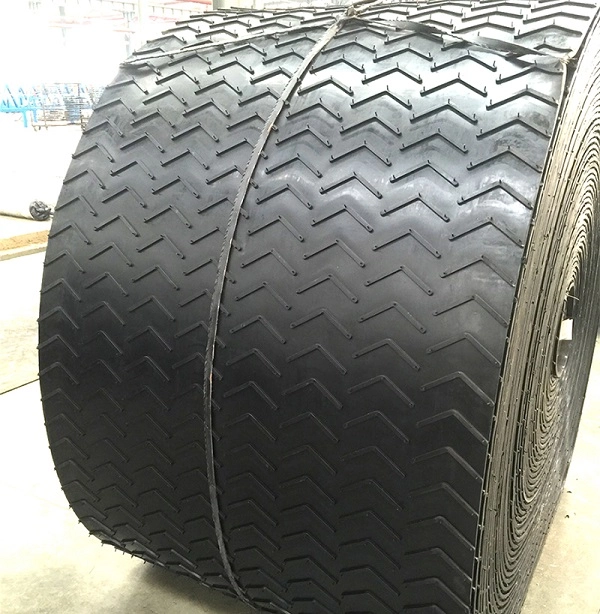

ما هي المنتجات الداعمة التي يمكن لشركة YUFENG توفيرها؟

سلسلة الحزام الناقل

يمكن لشركة YUFENG توفير حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل الجانبي، وحزام النقل ذو القمة الخشنة لتكوينات النقل المختلفة.

سلسلة الأسطوانة الناقلة

تشمل المنتجات الداعمة وحدات التباطؤ، ووحدات التباطؤ، ووحدات التباطؤ ذاتية المحاذاة، وبكرات HDPE المضادة للتآكل.

إكسسوارات مطاطية

يمكن توفير صفائح مطاطية مقاومة للتآكل، وحواف الناقل، ومواد لاصقة للإصلاح، ومجموعات الترقيع لصيانة الناقل وإصلاحه.

سلسلة خطوط أنابيب HDPE

يمكن توفير أنابيب المياه HDPE وأنابيب التجريف HDPE لتطبيقات نقل السوائل المساعدة في التعدين والمشاريع ذات الصلة.

معالجة مخصصة

يمكن لشركة YUFENG ضبط عرض الحزام، وطبقة القماش، وارتفاع النمط، وتركيبة المطاط الوظيفية وفقًا لرسومات العميل وظروف التشغيل.

كيف يتم تعبئة وتخزين الحزام الناقل المنقوش؟

لفات العرض الضيق

بالنسبة لعرض الحزام من 300 إلى 800 ملم، يتم لف الحزام على قلب من الورق الصلب ومحمي بغشاء بلاستيكي مقاوم للماء وحقيبة منسوجة خارجية.

لفات واسعة العرض

بالنسبة للأحزمة بعرض 1000-2400 مم، يتم استخدام الأشرطة الفولاذية للتعزيز، مع حماية من القماش المشمع وتحميل المنصات الخشبية لنقل الحاويات.

أقسام مختصرة

يمكن تعبئة أقسام الحزام المقطوعة بشكل منفصل لتقليل تلف سطح النمط والخدش أثناء المناولة والنقل.

شروط التخزين

يجب تخزين سيور النقل المزخرفة أفقيًا بارتفاع تكديس لا يزيد عن 1.5 متر. يجب تجنب أشعة الشمس المباشرة على المدى الطويل والمذيبات الكيميائية وغيرها من الظروف التي قد تسرع من شيخوخة المطاط.

كيفية طلب عرض أسعار الحزام المنقوش؟

بالنسبة لمتطلبات حزام النقل المزخرف بالجملة أو المخصصة، قم بتوفير المعلومات الفنية التالية حتى تتمكن YUFENG من تحديد تكوين الهيكل والنمط المناسب:

نوع الذبيحة: EP أو NN
عرض الحزام
شكل النمط والارتفاع
أقصى زاوية نقل
نوع المادة وحجم الكتلة
درجة حرارة العمل ونقل المتوسطة
مسافة النقل
إجمالي كمية الطلب
منفذ التسليم المستهدف

على أساس هذه المعلمات، يمكن لشركة YUFENG تقييم درجة القماش المطلوبة، وبناء الحزام، والغطاء المطاطي، وتكوين النمط للتطبيق.

معلومات الاتصال العالمية لشركة يوفينغ

بريد إلكتروني

jayce@yuphengbelt.com

واتساب/وي شات/موبايل

+86 15318787602

عنوان المصنع

Xiagou Villege، ETDZ، تشينغداو، شاندونغ، الصين

View as

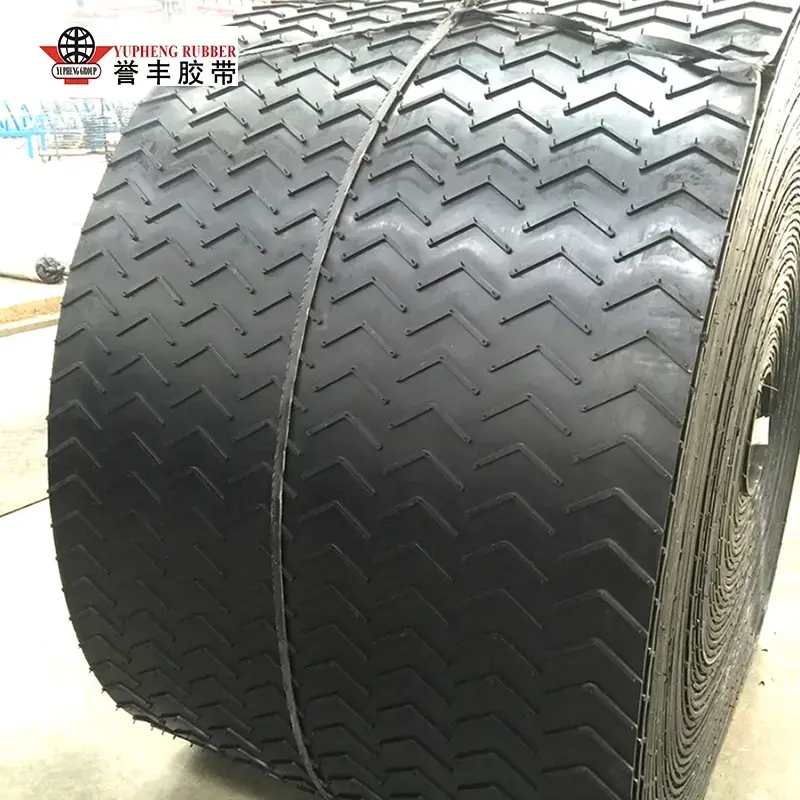

الحزام الناقل المرصع

تم تصميم حزام النقل المرصع YUFENG للتعامل الدقيق واللطيف مع المواد، ويستخدم مسامير دائرية أو بيضاوية أو على شكل كبسولة مرتفعة لتوفير قبضة ملامسة يمكن التحكم فيها. تم اختباره ميدانيًا في الأعمال الخشبية ومعالجة الأغذية والخدمات اللوجستية، وهو يعمل على تحسين ثبات المنتج على الناقلات المائلة مع تقليل تلف السطح. تتوفر خيارات PVC، وPU، والمطاط، وPE بأشكال وارتفاعات وكثافات مخصصة.

عرض المزيد >> إرسال استفسار >>

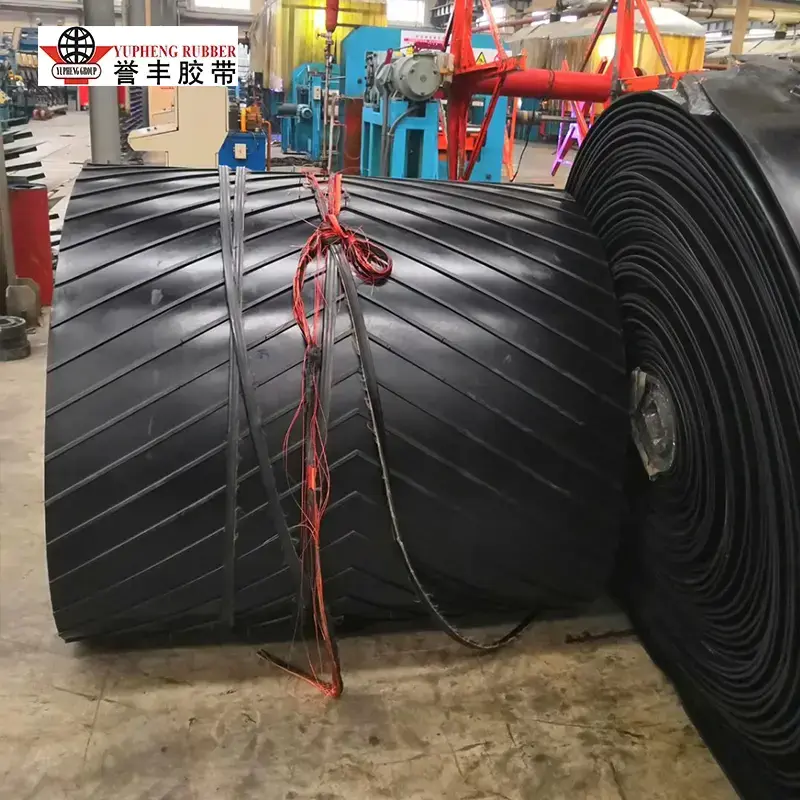

الحزام الناقل بنمط الماس

لنقل التطبيقات التي تتطلب قبضة موثوقة في الاتجاهات والانحدارات المتغيرة، يوفر حزام النقل ذو النمط الماسي YUFENG أداءً مستقرًا متعدد الاتجاهات ومضاد للانزلاق. يعمل سطحه الماسي المرتفع على تحسين جر المواد مع المساعدة في التخلص من الرطوبة والحطام، مما يقلل الانزلاق مقارنة بالأحزمة المسطحة. تتوفر أحجام الماس المخصصة والأعماق والكثافات ومواصفات الحزام للتعدين والزراعة وتجهيز الأغذية والخدمات اللوجستية والبناء.

عرض المزيد >> إرسال استفسار >>

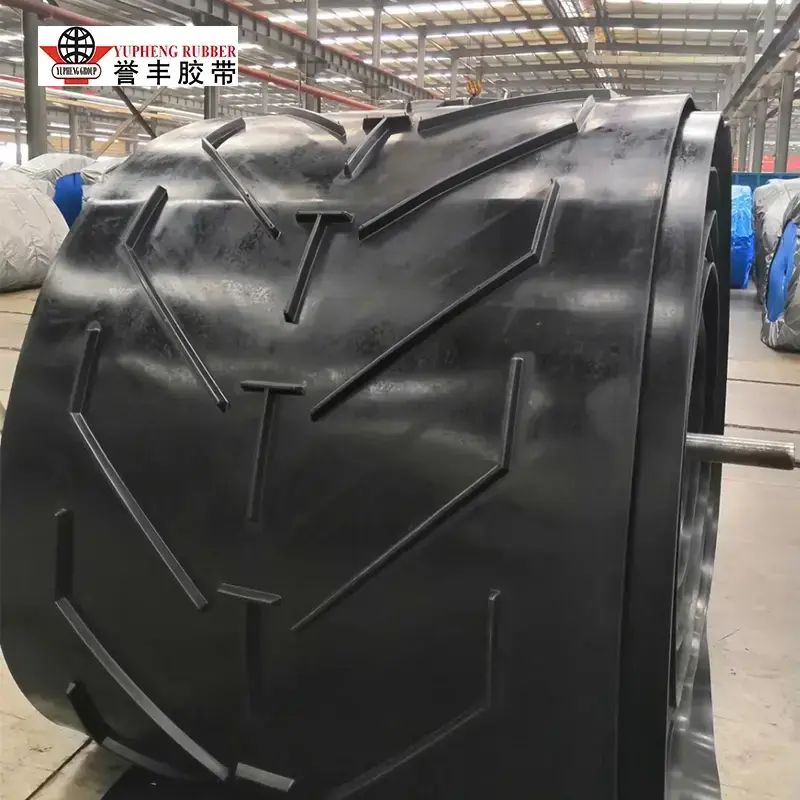

الحزام الناقل شيفرون

مصمم لنقل المواد السائبة المائلة بكفاءة، يستخدم حزام النقل YUFENG Chevron مرابطًا مبركنة بشكل متكامل على شكل حرف V لتحسين الإمساك ومنع تراجع المواد على المنحدرات حتى 40 درجة. يدعم هيكلها المتين والمقاوم للتآكل التطبيقات الصعبة في مجالات التعدين والموانئ والزراعة ومواد البناء، مع توفر أنماط C15 وC25 وأنماط المرابط الأخرى لمتطلبات النقل المخصصة.

عرض المزيد >> إرسال استفسار >>

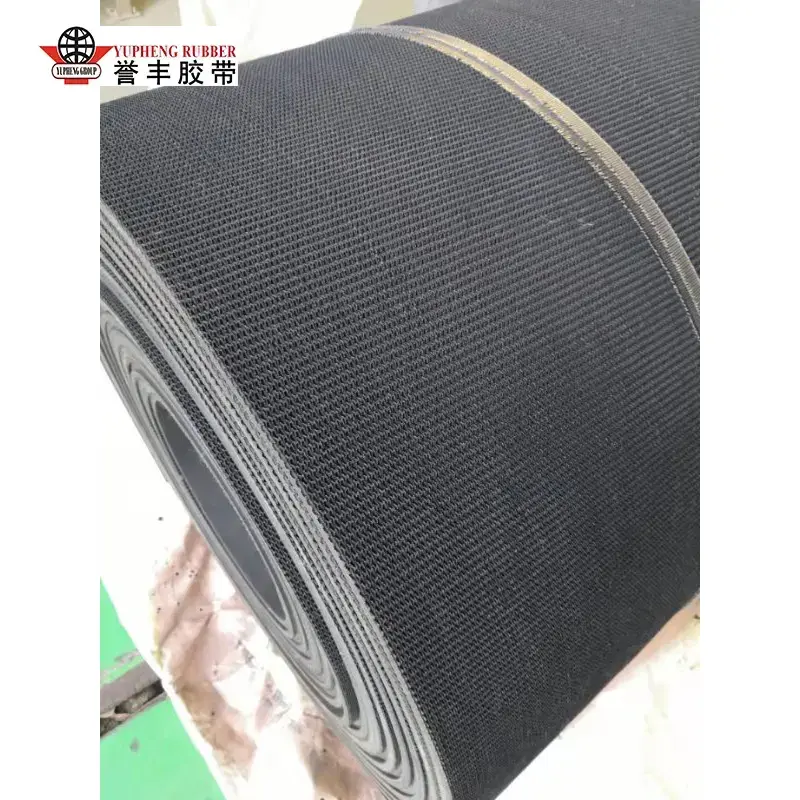

الحزام الناقل العلوي الخام
