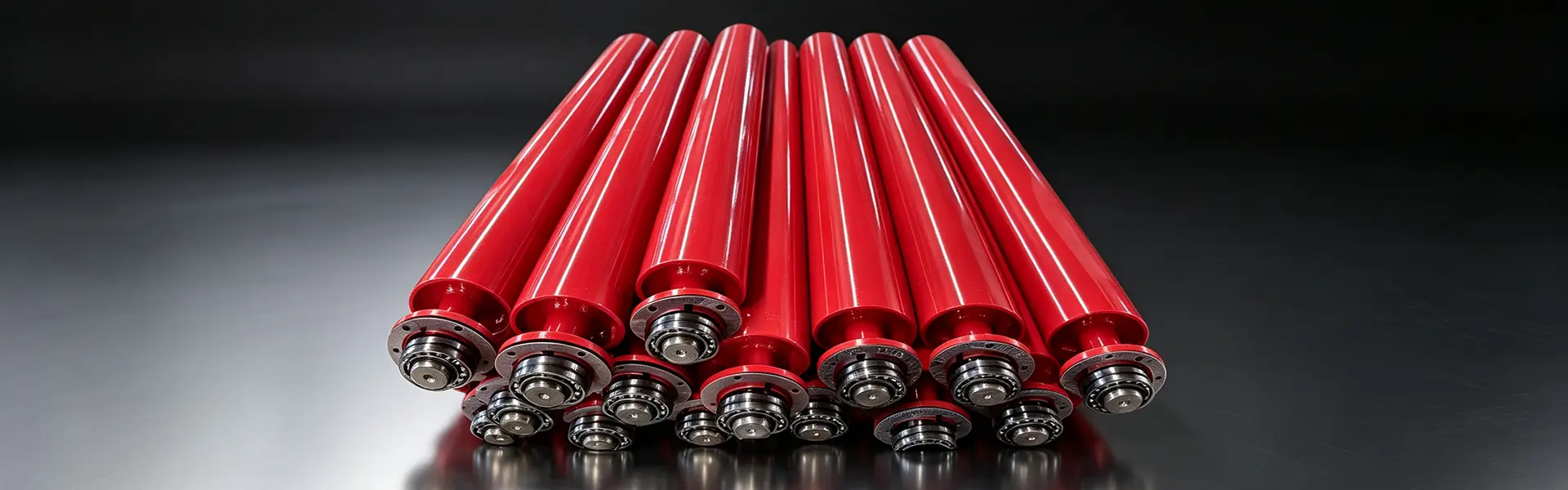

Impact Idler Roller Factory العرض المباشر لأنظمة نقل التعدين والمحاجر

يوفينغ تأثير المهمل الأسطوانة، والمعروفة أيضًا باسم التباطؤ العازل أو الأسطوانة الناقلة الممتصة للصدمات، يتم تركيبها عند نقاط التغذية والتقطيع للناقلات الحزامية لامتصاص التأثير الناتج عند سقوط المواد السائبة على الحزام الناقل. تجمع الأسطوانة بين غلاف فولاذي أو HDPE مع مكونات عازلة مطاطية أو بولي يوريثين لتوزيع قوى التأثير وتقليل الضغط المركز على الحزام الناقل والهيكل الداعم.

توفر YUFENG حلقة مطاطية مجزأة، وتأخر PU متكامل، وHDPE، وصدمات الحوض الصغير، ووحدات تباطؤ مقاومة للصدمات مجلفنة ومثبطات اللهب لأنظمة التعدين والأسمنت والركام والموانئ والكيماويات ومعالجة الفحم. يمكن اختيار قطر الأسطوانة، والمواد العازلة، وسمك الحلقة المطاطية، والصلابة، وهيكل الختم وتكوين المحمل وفقًا لعرض الحزام، وحجم كتلة المادة، وارتفاع السقوط وبيئة العمل.

الأنواع حسب هيكل المخزن المؤقت

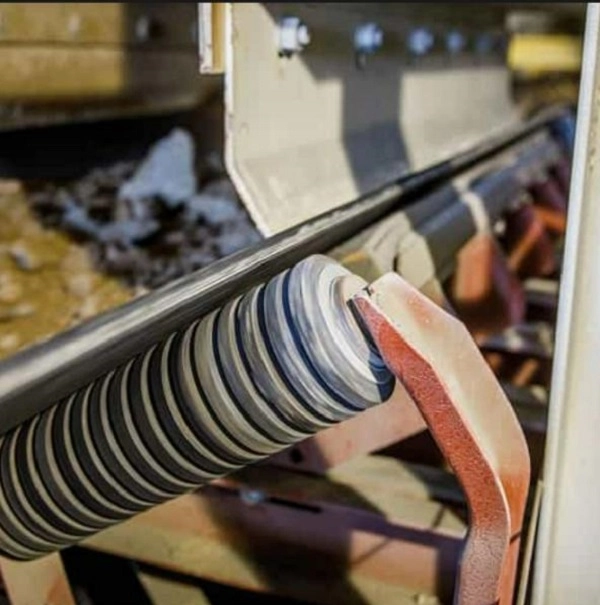

حلقة مطاطية مجزأة لتأثير التباطؤ

يتكون العاطل ذو الحلقة المطاطية المجزأة من عدة حلقات مطاطية مرنة مستقلة مرتبة حول جسم الأسطوانة. يسمح هيكل الحلقة المنفصلة باستبدال الحلقة الفردية التالفة دون استبدال الأسطوانة الكاملة بالضرورة، مما يجعلها مناسبة لمحطات التحميل العامة في المناجم والمحاجر ومتوسطة التأثير.

وحدة التباطؤ ذات التأثير المتأخر PU المتكاملة

يستخدم وحدة التباطؤ ذات التأثير PU المتكامل طبقة عازلة مستمرة من مادة البولي يوريثين حول الأسطوانة. يقلل البناء المكون من قطعة واحدة من إزاحة الحلقة ويوفر مقاومة التآكل للتطبيقات التي تتضمن كتلًا كبيرة من المواد وارتفاعات سقوط أكبر وتأثيرًا ثقيلًا متكررًا.

HDPE شل تأثير المهمل

يستخدم وسيط الصدمات HDPE غلافًا أسطوانيًا بلاستيكيًا مع هيكل عازل مناسب للبيئات المسببة للتآكل. يتجنب سطحه غير المعدني صدأ الفولاذ التقليدي ويمكن وضعه في الاعتبار للموانئ الساحلية والمصانع الكيماوية وغيرها من مناطق التحميل المعرضة للضباب الملحي أو الرطوبة.

نوع الأسطوانة	السمة الأساسية	حالة العمل المطبقة
حلقة مطاطية مجزأة لتأثير التباطؤ	امتصاص عالي للصدمات وحلقات فردية قابلة للاستبدال	نقاط التحميل العامة للمناجم والمحاجر ذات التأثير المتوسط
وحدة التباطؤ ذات التأثير المتأخر PU المتكاملة	طبقة عازلة من قطعة واحدة مقاومة للاهتراء مع وضع ثابت	مناطق تحميل المواد المقطوعة والثقيلة
HDPE شل تأثير المهمل	خالية من الصدأ ومقاومة للبيئات المسببة للتآكل المحددة	الموانئ الساحلية ومناطق تحميل مصانع الكيماويات

تكوينات لأقسام الناقل المختلفة

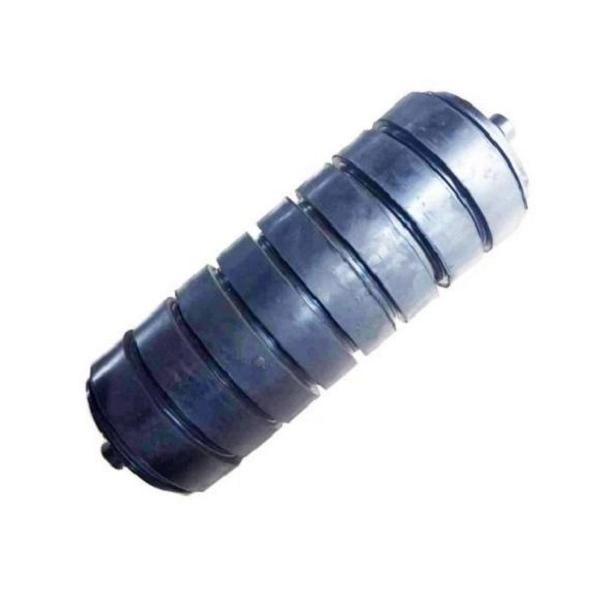

الأسطوانة الوسيطة ذات التأثير الدائري المطاطي المجزأة

توفر الحلقات المطاطية المستقلة المتعددة توسيدًا مرنًا موزعًا عند نقطة التحميل. عندما تصبح الحلقة تالفة أو متآكلة، يمكن لهيكل الحلقة القابلة للاستبدال أن يبسط عملية الصيانة مقارنة باستبدال مجموعة الأسطوانة الكاملة.

الأسطوانة الوسيطة ذات التأثير المتأخر PU المتكاملة

توفر الطبقة الخارجية المستمرة من البولي يوريثان سطحًا موحدًا للتخزين المؤقت للصدمات، وهي مناسبة للمواد الكبيرة التي تولد تأثيرًا مركزًا متكررًا. ويتجنب تركيبها المكون من قطعة واحدة الحركة الجانبية التي قد تحدث مع الحلقات المنفصلة.

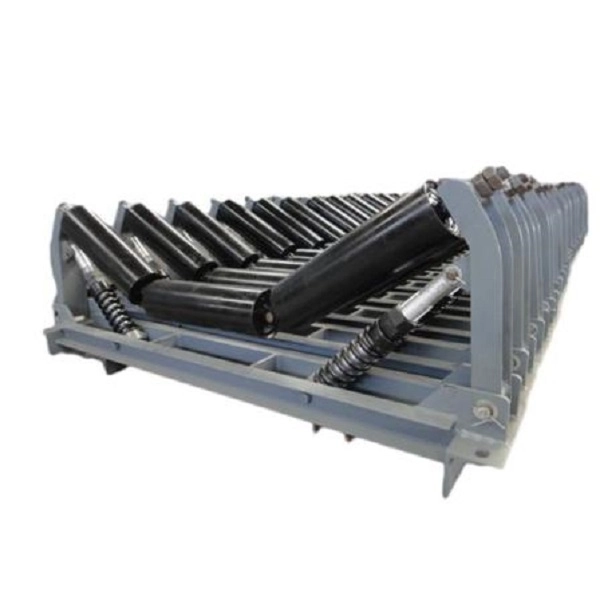

مجموعة ترو إمباكت إيدلر

يعمل ترتيب الصدمات ثلاثي الأسطوانات بزاوية 30 درجة أو 35 درجة أو 45 درجة على زيادة مساحة الحزام المدعومة أثناء توزيع تأثير المواد عبر مواضع الأسطوانة المتعددة. إنها مناسبة لأحزمة النقل العريضة والثقيلة التي تتعامل مع كميات كبيرة من المواد السائبة.

التباطؤ المجلفن بالغمس الساخن

يوفر السطح الفولاذي المجلفن حماية إضافية ضد التآكل لمناطق التحميل الخارجية والرطبة. يمكن استخدامه في ساحات تخزين الهواء الطلق ومصانع التجميع وغيرها من المواقع التي تتعرض فيها الأسطوانة للرطوبة الجوية.

HDPE الأسطوانة الوسيطة المضادة للتآكل

يزيل غلاف HDPE صدأ السطح المعدني ويمكن اختياره حيث قد يؤثر رش الملح أو الرطوبة أو الوسائط الكيميائية المحددة على بكرات الفولاذ التقليدية. إنها مناسبة للأرصفة الساحلية ومحطات تحميل المواد الكيميائية.

مثبطات اللهب ومضادة للكهرباء الساكنة

يجمع هذا التكوين بين مادة عازلة موصلة وخصائص مثبطة للهب لمناطق تحميل مناجم الفحم الموجودة تحت الأرض. يجب اختيار الأسطوانة المحددة ونظام الدعم وفقًا لمتطلبات السلامة المطبقة في المنجم.

تحديد

قطر الأسطوانة

توفر YUFENG أقطار خارجية قياسية لتباطؤ الصدمات تبلغ 76، 89، 108، 114، 133، 168، 194 و 219 ملم. يجب أن يأخذ اختيار القطر في الاعتبار عرض الحزام وسرعة الحزام وحمل الصدمات وتصميم إطار الناقل.

عرض الحزام الناقل المتطابق

يمكن مطابقة سلسلة البكرات بعرض حزام ناقل يبلغ حوالي 500-2400 مم. يمكن تخصيص طول الأسطوانة وأبعاد العمود وترتيب المخزن المؤقت وفقًا لهيكل الناقل.

سماكة وصلابة الحلقة العازلة

يمكن تعديل سمك وصلابة المطاط أو المكونات العازلة PU وفقًا لحجم كتلة المادة وارتفاع السقوط وشدة التأثير المتوقعة.

توافق إطار الناقل

يمكن تكوين بكرات YUFENG Impact Idler Rolls لإطارات النقل من نوع DTII، وTD75، وCEMA. يمكن توفير رسومات الإطار الحالية أو أبعاد الأسطوانة للاستبدال ومطابقة المشروع.

امتصاص الصدمات وتصميم الأسطوانة

طبقة عازلة مرنة

توفر الطبقة العازلة من المطاط أو البولي يوريثين تشوهًا مرنًا عند سقوط المواد السائبة على الحزام، مما يقلل من النقل المباشر لطاقة التصادم إلى هيكل الحزام والهيكل الداعم.

دعم التأثير الموزع

يؤدي استخدام عدة بكرات تصادمية عبر منطقة التحميل إلى توزيع قوة التصادم بدلاً من تركيز الحمولة بأكملها عند نقطة واحدة. يجب تحديد عدد الأسطوانات وتباعدها وفقًا لوزن المادة وارتفاع السقوط وتصميم الناقل.

تركيز الأسطوانة

تساعد المعالجة الدقيقة للأنبوب والعمود في الحفاظ على دوران الأسطوانة المستقر تحت التحميل الثقيل. تحدد YUFENG تركيز غلاف الأسطوانة بـ .50.5 مم للتكوين القياسي المشار إليه.

تحمل الحماية

تساعد أنظمة الختم المتاهة والمطاطية متعددة المراحل على حماية تجويف المحمل من تلوث الغبار والماء والمواد أثناء التشغيل في محطات تحميل البضائع السائبة.

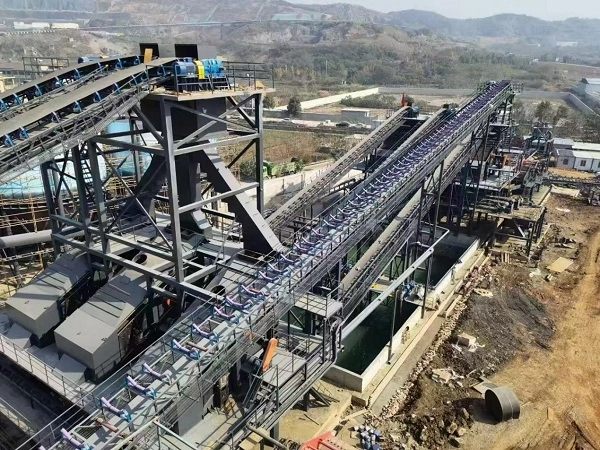

خيارات التخصيص

المواد العازلة

توفر YUFENG حلقات عازلة من المطاط الطبيعي، وطبقات بولي يوريثين PU متكاملة وتكوينات قائمة على HDPE وفقًا لمتطلبات التأثير والتآكل والتآكل.

مادة غلاف الأسطوانة

تتوفر خيارات الفولاذ الكربوني Q235 و304 الفولاذ المقاوم للصدأ. يمكن أيضًا اختيار تكوينات غلاف HDPE للبيئات الحساسة للتآكل.

المعالجة السطحية

يتوفر الطلاء الكهروستاتيكي والجلفنة بالغمس الساخن لقذائف الأسطوانة الفولاذية، في حين يمكن توفير الهياكل الخارجية المصنوعة من البولي يوريثان أو المطاط وفقًا لتكوين الصدمات المحدد.

نظام الختم

يمكن تكوين هياكل ختم متاهة النايلون المركبة المزدوجة أو الثلاثية بأختام تلامس مطاطية لتحسين الحماية من الغبار والماء حول مجموعة المحمل.

تحمل التكوين

يمكن اختيار المحامل المحلية عالية الدقة أو محامل التخليص SKF/FAG C3 المستوردة وفقًا لمتطلبات التشغيل المستمر ومواصفات العميل.

التكوين البيئي الخاص

يمكن تحديد المواد العازلة المقاومة للكهرباء الساكنة المقاومة لدرجات الحرارة المنخفضة أو مثبطات اللهب لتطبيقات التعدين في المناطق الباردة وتحت الأرض وفقًا لظروف العمل المطلوبة.

المواد ومراقبة الجودة

شل الرول

تستخدم وحدات التباطؤ الفولاذية القياسية أنبوب فولاذي ERW عالي التردد Q235، بينما تستخدم موديلات HDPE مادة HDPE البكر. يمكن مطابقة أبعاد الغلاف وسمك الجدار مع حمل الصدمات المحدد.

رمح الأسطوانة

يستخدم العمود الفولاذ الدائري الصلب المسحوب على البارد 45# في التكوين القياسي، مما يوفر مقاومة للانحناء تحت التأثير المتكرر والأحمال الشعاعية.

المواد العازلة

يتم اختيار المطاط الطبيعي عالي المرونة أو المواد الخام من مادة البولي يوريثين المقاومة للتآكل وفقًا لأداء امتصاص الصدمات والتآكل المطلوب.

تحمل

توفر محامل الكرات ذات الأخدود العميق C3 الدعم الدوار لمجموعة الأسطوانة. يؤثر اختيار المحمل على مقاومة التشغيل وتوليد الحرارة وعمر الخدمة.

مكونات الختم

يتم استخدام حلقات متاهة من النايلون عالي المتانة وأختام مطاطية من النتريل مقاومة للطقس للمساعدة في حماية تجويف المحمل من الغبار والرطوبة.

فحص المواد الواردة

يتم أخذ عينات من الأنابيب الفولاذية والأعمدة والمحامل والمواد العازلة من أجل الدوران المطبق والأبعاد والشيخوخة والخصائص المتعلقة بالصدمات قبل الدخول إلى ورشة التجميع.

مؤشرات الأداء

عنصر الأداء	المتطلبات القياسية	معيار الاختبار
معامل مقاومة الدوران	.00.008	ايزو 15365
درجة حماية من الغبار والماء	IP65	معيار اختبار IP
عمر خدمة الحمل المقدر	≥30,000 ساعة عمل	اختبار الشيخوخة المعجل في المصنع
تركيز قذيفة الأسطوانة	.50.5 ملم	اختبار مؤشر الطلب
فقدان تآكل الحلقة العازلة المطاطية	.01.0 سم³/1.61 كم	ايزو 4649
تحمل الوقت المضاد للشيخوخة	≥500 ساعة اختبار الشيخوخة في درجات الحرارة العالية	اختبار المختبر الداخلي

يعتمد امتصاص الصدمات الفعلي وعمر الخدمة وسعة الحمولة على قطر الأسطوانة والمواد العازلة والصلابة وعرض الحزام وحجم كتلة المادة وارتفاع السقوط وسرعة النقل وبيئة التشغيل.

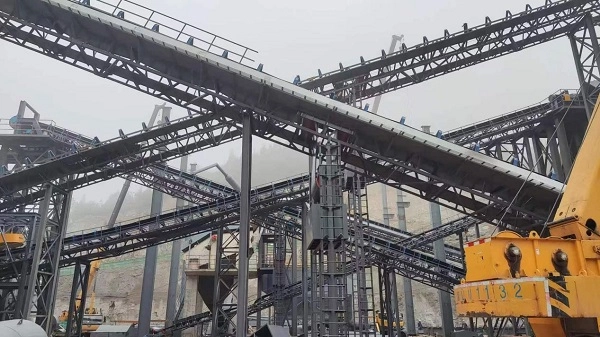

التثبيت والاستبدال

تركيب إطار تغذية جديد

يتم تثبيت إطار دعم خامل الصدمات في موضع التقطيع المصمم. تتم محاذاة طرفي عمود الأسطوانة مع أقواس الدعم ويتم قفلهما باستخدام المسامير أو البراغي المحددة. يجب أن تدور المجموعة الكاملة بحرية قبل تشغيل الناقل.

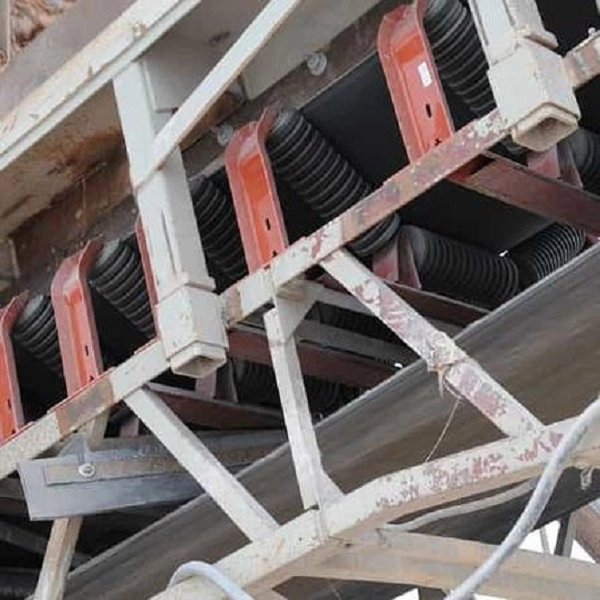

ترتيب مجموعة إمباكت إيدلر

بالنسبة لنقاط تغذية الكسارة ذات السقوط العالي، يمكن ترتيب ما يقرب من ثلاث إلى خمس مجموعات من وحدات التباطؤ في حدود 5 أمتار من منطقة التحميل لتوزيع تأثير المواد المركزة. يجب تحديد الترتيب الدقيق وفقًا لتصميم الناقل.

استبدال الحلقة العازلة

بالنسبة لتكوينات الحلقات المطاطية المجزأة، يمكن استبدال حلقة عازلة فردية تالفة عندما يسمح هيكل الأسطوانة بذلك. في حالة تلف أنبوب الأسطوانة أو العمود أو المحمل، يجب استبدال مجموعة الأسطوانة بالكامل.

السلامة أثناء الاستبدال

يجب إيقاف الناقل وعزله عن مصدر الطاقة الخاص به قبل صيانة تباطؤ التصادم. بعد التثبيت، يجب فحص دوران الأسطوانة وقفل العمود ومحاذاة الحزام قبل إعادة تشغيل الجهاز.

التطبيقات حسب حالة التحميل

نقاط تغذية الكسارة

عادةً ما يتم تركيب وحدات التباطؤ الصدمية أسفل نقاط تفريغ الكسارة حيث يمكن أن تسقط الحجارة الكبيرة أو الخام من ارتفاع كبير وتولد تأثيرًا مركزًا على الحزام الناقل.

التعدين واستغلال المحاجر

يمكن اختيار وحدات التباطؤ المجزأة من المطاط والبولي يوريثان لأنظمة معالجة الخام والركام والحجر وفقًا لحجم كتلة المادة وارتفاع التحميل وقدرة الناقل.

مصانع الأسمنت والركام

يمكن لمجموعات بكرات التصادم أن تدعم أقسام الناقل التي تتلقى الحجر الجيري والكلنكر والحصى والمواد السائبة الأخرى من معدات التكسير أو الغربلة.

مناطق التحميل الساحلية والكيميائية

يمكن أخذ تباطؤ تأثير HDPE في الاعتبار عندما يؤدي رش الملح أو الرطوبة أو الوسائط الكيميائية المحددة إلى خطر تآكل مكونات الفولاذ التقليدية.

التعدين تحت الأرض

يمكن توفير التكوينات القابلة للتطبيق لمثبطات اللهب والتأثير المضاد للكهرباء الاستاتيكية لنقاط التحميل تحت الأرض حيث يجب أن يفي نظام النقل بمتطلبات سلامة المناجم ذات الصلة.

المعايير وتوثيق الجودة

معايير صناعة الناقل

يتم تصنيع بكرات YUFENG Impact Idler Rollers بالرجوع إلى متطلبات CEMA وGB/T10595 وISO15365 لمعدات النقل وأداء الأسطوانة.

متطلبات السلامة

يمكن تكوين بكرات تطبيقات التعدين تحت الأرض وفقًا لمتطلبات السلامة الخاصة بمناجم الفحم ذات الصلة. تعتمد الشهادة المطبقة على هيكل المنتج المحدد ومتطلبات المشروع.

توثيق التصدير

يمكن أن تشمل الوثائق المتاحة شهادة إدارة الجودة ISO9001، ووثائق التصدير CE، وتقارير فحص المواد الخام من SGS، ووثائق اختبار سلامة مناجم الفحم، وتقارير اختبار مقاومة الصدمات وعمر الخدمة في المصنع وفقًا لتكوين المنتج.

مطابقة منتجات نظام الناقل

سلسلة الحزام الناقل

يمكن لشركة YUFENG توريد حزام النقل القماشي، وحزام النقل ذو الحبل الفولاذي، وحزام النقل الجانبي، وحزام نقل الأنابيب، وحزام النقل المزخرف، وحزام النقل ذو القمة الخشنة لأنظمة معالجة المواد السائبة الكاملة.

بكرات ناقلة أخرى

تشتمل الأسطوانات الداعمة على وحدات تباطؤ تحمل الحوض الصغير، ووحدات تباطؤ العودة، ووحدات تباطؤ ذاتية المحاذاة وأقواس دعم مقابلة لأقسام الناقل المختلفة.

إكسسوارات مطاطية

يمكن توفير صفائح مطاطية مقاومة للتآكل، ومطاط حواف الناقل، ومواد لاصقة لإصلاح الفلكنة، ومجموعات الترقيع للتركيب والصيانة.

سلسلة خطوط أنابيب HDPE

يمكن توفير أنابيب المياه HDPE وأنابيب التجريف HDPE لنقل المياه والطين المساعد في مشاريع التعدين والصناعية.

معالجة مخصصة

يمكن تعديل قطر الأسطوانة، وسمك جدار القشرة، وصلابة المخزن المؤقت، وأبعاد الحلقة المطاطية وهيكل الختم وفقًا لرسومات عمل العميل وظروف التأثير.

التعبئة والتغليف والتخزين

بكرات تصادمية ذات قطر صغير

يمكن تجميع بكرات التصادم مقاس 76 و89 و108 مم بسلك فولاذي، وتزويدها بأغطية واقية على طرفي العمود ومعبأة في صناديق خشبية صلبة للنقل.

بكرات كبيرة ذات تأثير ثقيل

يمكن ترتيب بكرات التصادم مقاس 168 و194 و219 مم على منصات خشبية، ومحمية بغشاء بلاستيكي ومثبتة لتقليل تلف السطح والحركة أثناء نقل الحاويات.

تباطؤ تأثير HDPE

يمكن فصل بكرات الصدم HDPE بالرغوة أو مواد التوسيد الأخرى لمنع الاصطدام وتلف السطح أثناء التحميل والتفريغ.

متطلبات التخزين

يجب تخزين بكرات الصدم أفقيًا على منصات بارتفاع تكديس لا يزيد عن 1.2 متر. يجب حماية المكونات العازلة من المطاط والبولي يوريثان من أشعة الشمس المباشرة الطويلة ودرجات الحرارة المرتفعة ومياه الأمطار وغيرها من الظروف التي قد تسرع من شيخوخة المواد.

كيفية اختيار الأسطوانة الوسيطة ذات التأثير الصحيح

ارتفاع قطرة المواد

يعد ارتفاع سقوط المادة معلمة مهمة لأن مسافات السقوط الأعلى تولد طاقة تأثير أكبر. يجب اختيار المادة العازلة وترتيب بكرة الصدم وفقًا لارتفاع التحميل الفعلي.

حجم المادة المقطوعة

تتطلب المواد المقطوعة الكبيرة والحادة امتصاصًا أقوى للصدمات وقد تكون أكثر ملاءمة للبولي يوريثان أو هياكل الصدمات المطاطية المقواة من البكرات القياسية.

عرض الحزام الناقل

قم بتوفير عرض الحزام الناقل وأبعاد الإطار الموجودة بحيث يمكن مطابقة طول الأسطوانة والقطر وتكوين العمود وهيكل الدعم بشكل صحيح.

بيئة العمل

يجب مراعاة الرطوبة ورذاذ الملح والتعرض للمواد الكيميائية والتركيب الخارجي ودرجة الحرارة عند اختيار الفولاذ الكربوني أو الفولاذ المجلفن أو الفولاذ المقاوم للصدأ أو HDPE أو المواد العازلة المتخصصة.

طريقة الصيانة المطلوبة

يمكن النظر في تصميمات الحلقات المطاطية المجزأة حيث يفضل استخدام حلقات عازلة قابلة للاستبدال، في حين أن تكوينات PU المتكاملة قد تكون أكثر ملاءمة عندما تكون هناك حاجة إلى طبقة خارجية مستمرة مقاومة للتآكل.

اطلب عرض أسعار لأسطوانة تباطؤ التأثير

المعلمات التقنية المطلوبة

للحصول على عرض أسعار دقيق للمصنع، قم بتوفير عرض الحزام الناقل المطابق، والقطر الخارجي للأسطوانة، ونوع وسيط الصدمات، وارتفاع سقوط المواد، وحجم كتلة المادة، وبيئة العمل، وإجمالي كمية الطلب ومنفذ التسليم المستهدف.

يمكن للمهندسين الفنيين في YUFENG تقييم قطر الأسطوانة المناسب، مادة الغلاف، الهيكل العازل، المحمل، نظام الختم وإطار الدعم وفقًا لظروف التحميل.

معلومات الاتصال العالمية لشركة يوفينغ

بريد إلكتروني

jayce@yuphengbelt.com

واتساب/وي شات/موبايل

+86 15318787602

عنوان المصنع

Xiagou Villege، ETDZ، تشينغداو، شاندونغ، الصين

View as

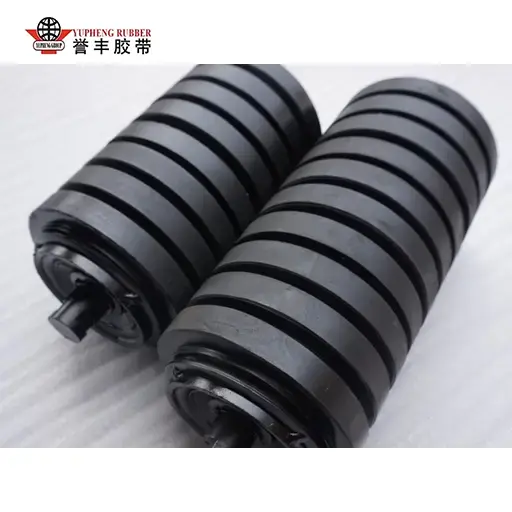

الأسطوانة المطاطية ذات التأثير الدائري

لحماية أحزمة النقل من تأثير المواد الثقيلة، تستخدم الأسطوانة الوسيطة ذات الحلقة المطاطية YUFENG حلقات مطاطية مرنة مجزأة لامتصاص الصدمات وتوزيع ضغط منطقة التحميل بشكل أكثر توازناً. يساعد الختم المتاهة ثلاثي الطبقات على حماية المحامل من الغبار والماء، في حين أن التشغيل الموثوق به من -30 درجة مئوية إلى +80 درجة مئوية يجعله مناسبًا لناقلات الفحم والمحاجر والأسمنت والطاقة والموانئ التي تتعامل مع المواد السائبة ذات الارتفاع العالي.

عرض المزيد >> إرسال استفسار >>

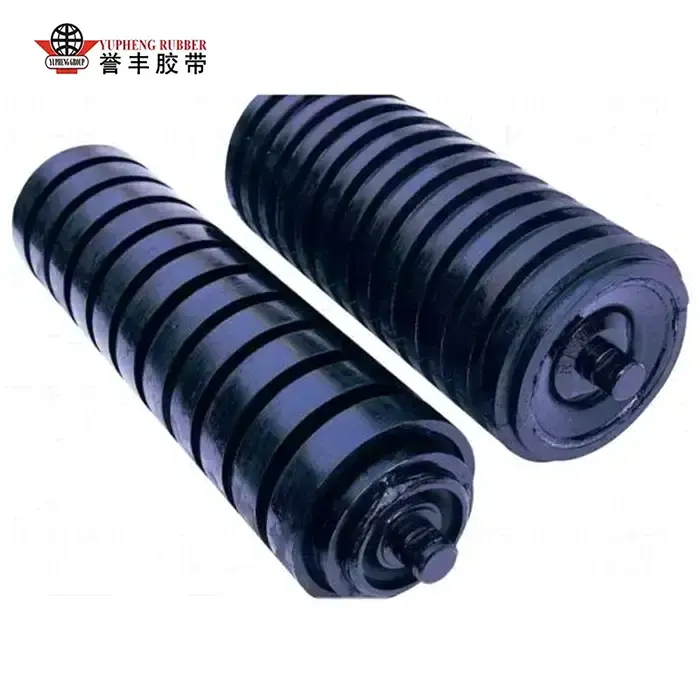

الأسطوانة الوسيطة ذات التأثير الثقيل
