الشركة المصنعة الرائدة لإطارات الناقل الوسيط لأنظمة التعدين ومعالجة المواد السائبة

إطار الناقل الوسيط هو الهيكل الداعم المستخدم لتثبيت ووضع بكرات الناقل على أنظمة الحزام الناقل. إنه يربط وحدات التباطؤ، ووحدات التباطؤ العائدة، ووحدات التباطؤ ذات الصدم، ووحدات التباطؤ ذاتية المحاذاة مع هيكل الناقل، مما يضمن أن تحافظ الأسطوانات على المحاذاة الصحيحة وتوفر دعمًا مستقرًا لحزام التشغيل.

أثناء عملية النقل المستمرة، يحمل الإطار الوسيط وزن المواد السائبة وشد الحزام وقوى التأثير المتولدة عند نقاط التحميل. قد يتسبب الإطار المصمم بشكل غير صحيح في حدوث اختلال في محاذاة الأسطوانة، ومشكلات في تتبع الحزام، وتآكل غير متساوٍ، وتوقف غير متوقع. لذلك، يعد اختيار هيكل دعم موثوق أمرًا ضروريًا لتحسين استقرار نظام الناقل.

تقوم شركة YUFENG بتصنيع سلسلة كاملة من إطارات Idler Frame وفقًا للمتطلبات ذات الصلة بـ TD75 وDT II(A) وCEMA وISO. باستخدام الفولاذ Q235/Q355 عالي الجودة وعمليات اللحام الدقيقة والمعالجة الاختيارية المضادة للتآكل، يتم تطبيق إطارات YUFENG على نطاق واسع في مشاريع التعدين والمحاجر والأسمنت ومحطات الطاقة والموانئ ومعالجة المواد السائبة.

أنواع إطارات مختلفة لأقسام الناقل المختلفة

تتطلب أقسام الناقل المختلفة هياكل داعمة مختلفة. توفر YUFENG تصميمات إطارات متعددة وفقًا لموضع التثبيت وحالة التحميل والمتطلبات البيئية.

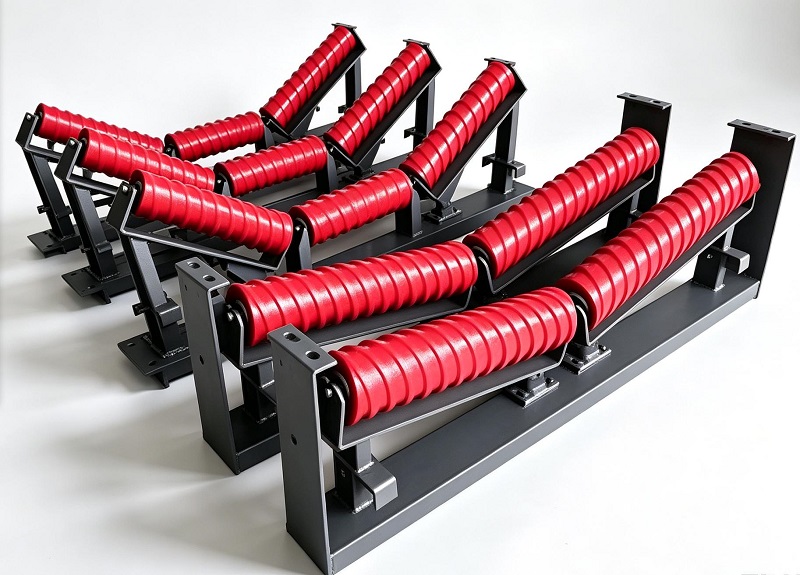

إطار المهمل

يتم تثبيت إطار المهمل الحوضي بشكل أساسي على الجانب الحامل للناقلات الحزامية. يشكل الهيكل ذو الثلاث بكرات شكل حوض يدعم المواد السائبة ويزيد من قدرة النقل. تشمل زوايا الحوض القياسية 20 درجة و30 درجة و35 درجة و45 درجة.

يستخدم هذا النوع بشكل شائع في مناجم الفحم ومصانع التجميع ومصانع الأسمنت وأنظمة نقل المواد السائبة حيث يتطلب الدعم المادي المستمر.

إرجاع إطار المهمل

يتم تثبيت إطار تباطؤ الإرجاع على جانب الإرجاع لأنظمة النقل لدعم الحزام الفارغ بعد تفريغ المواد. يوفر هيكلها البسيط صلابة كافية مع السماح باستبدال الأسطوانة بشكل مريح والفحص الروتيني.

نظرًا لأن أقسام الإرجاع تحمل حمولة أقل مقارنة بأقسام الحمل، يتم عادةً اختيار تصميمات خفيفة الوزن لتقليل الوزن الإجمالي لهيكل الناقل.

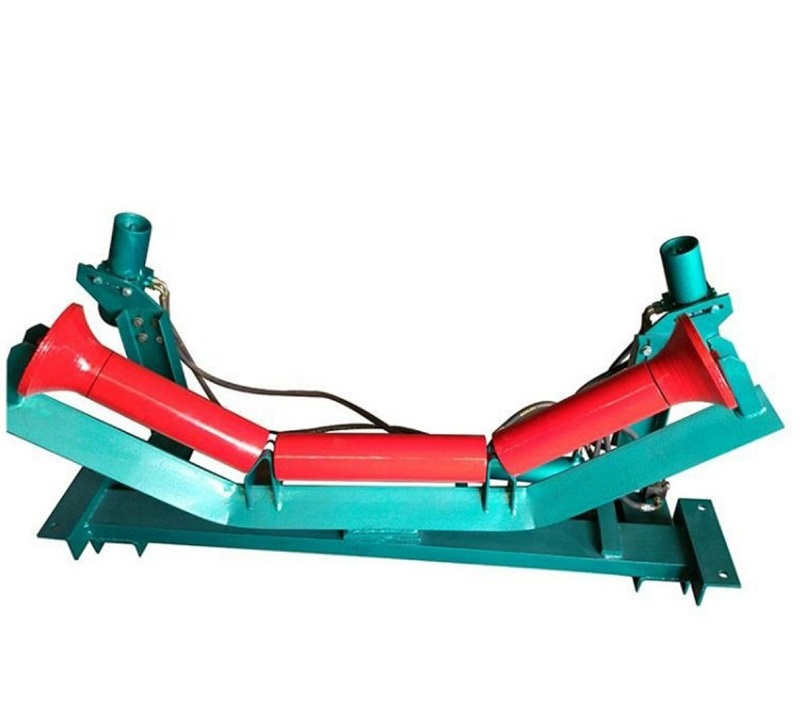

إطار التباطؤ ذاتي المحاذاة

تم تصميم إطار التباطؤ ذاتي المحاذاة لتصحيح انحراف الحزام أثناء التشغيل. عندما تتحرك حركة الحزام بعيدًا عن الخط المركزي، تولد آلية الدعم الدوارة قوة توجيه للمساعدة في استعادة تتبع الحزام الطبيعي.

إنها مناسبة للناقلات لمسافات طويلة ونقاط النقل والتطبيقات التي قد يحدث فيها تجول الحزام بشكل متكرر.

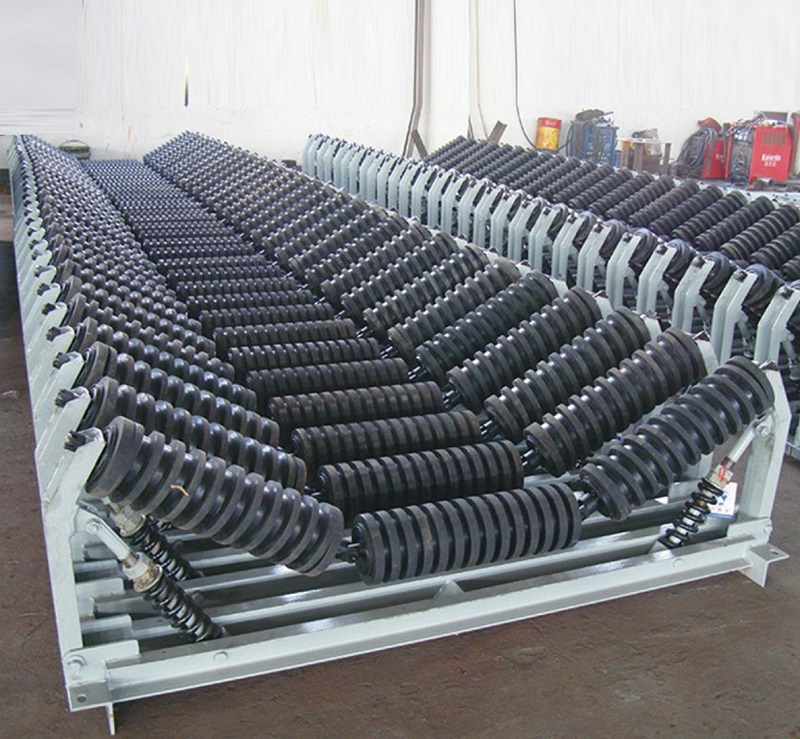

تأثير إطار المهمل

يعتمد الإطار الوسيط للصدمات على هيكل فولاذي مقوى للمناطق المعرضة لتأثيرات مادية قوية. يتم تركيبه عادةً في نقاط التغذية حيث يقع الخام أو الفحم أو الركام ذو الحجم الكبير على الحزام الناقل.

يعمل الهيكل المعزز مع بكرات التصادم لامتصاص صدمات التحميل وتقليل مخاطر التشوه في ظل ظروف الخدمة الشاقة.

إطار معلق من النوع H

يستخدم الإطار الوسيط المعلق من النوع H طريقة التثبيت المعلق دون الحاجة إلى تركيب أساس تقليدي. يتيح تصميمها المعياري سهولة التعديل والتركيب في المساحات المحدودة.

يتم استخدامه بشكل شائع في أنفاق التعدين تحت الأرض والناقلات المتنقلة والمشاريع التي تكون فيها مرونة التثبيت مهمة.

إطار المهمل المجلفن

بالنسبة لبيئات العمل الخارجية أو المسببة للتآكل، توفر YUFENG إطارات وسيطة مجلفنة بالغمس الساخن. يعمل السطح المجلفن على تحسين مقاومة الصدأ ويساعد على إطالة عمر الخدمة في الموانئ الساحلية والمصانع الكيماوية وساحات تخزين الهواء الطلق.

الاختيار بناءً على ظروف عمل الناقل

يعتمد اختيار إطار ناقل التباطؤ الصحيح على عدة عوامل بما في ذلك عرض الحزام ووزن المادة ومستوى التأثير وطول الناقل وبيئة التثبيت.

بالنسبة لنقل المواد السائبة القياسية، توفر إطارات التباطؤ دعمًا ثابتًا للحمل. بالنسبة لتطبيقات التعدين الثقيلة التي تحتوي على مواد مقطوعة كبيرة الحجم، يوصى بإطارات الصدمات المعززة في مناطق التحميل للتعامل مع قوى الصدمات المفاجئة.

تتطلب أنظمة النقل لمسافات طويلة عادةً إطارات ذاتية المحاذاة على فترات مناسبة لتقليل انحراف الحزام. بالنسبة للبيئات الساحلية أو المسببة للتآكل كيميائيًا، تساعد المعالجة المجلفنة على تحسين مقاومة التآكل وتقليل متطلبات الصيانة.

الهيكل الفني والخيارات المخصصة

يمكن تخصيص إطار YUFENG للناقل الوسيط وفقًا لرسومات العملاء ومواصفات الناقل وظروف المشروع. تتوفر تكوينات هيكلية مختلفة لتتناسب مع تصميمات الناقل المختلفة.

يمكن اختيار مادة الإطار من الفولاذ الكربوني Q235 للتطبيقات القياسية أو الفولاذ عالي القوة Q355 لأنظمة النقل الثقيلة. تشمل المعالجات السطحية الطلاء الكهروستاتيكي والجلفنة بالغمس الساخن وفقًا للمتطلبات البيئية.

يمكن للعملاء تخصيص زاوية الحوض الصغير وأبعاد التركيب وارتفاع الإطار ومواضع الثقب وطرق التثبيت. يمكن أيضًا توفير الملحقات الإضافية مثل أعمدة التباطؤ والمشابك الزنبركية والمسامير عالية القوة معًا.

مزايا الأداء لإطار YUFENG Idler

يركز إطار YUFENG للناقل الوسيط على الموثوقية الهيكلية ودقة الأبعاد واستقرار التشغيل على المدى الطويل. تم تصميم كل إطار لتقليل متطلبات صيانة الناقل ودعم النقل المستمر للمواد في ظل ظروف عمل مختلفة.

هيكل قوي ولحام موثوق

تستخدم YUFENG المواد الفولاذية المؤهلة Q235 وQ355 لتصنيع الإطارات الوسيطة. بالمقارنة مع المواد ذات الجدران الرقيقة منخفضة الجودة، يوفر الفولاذ عالي القوة مقاومة أفضل ضد التشوه في ظل الأحمال الثقيلة وظروف الصدمات.

تضمن عمليات اللحام الاحترافية طبقات لحام موحدة وقوة هيكلية مستقرة. يتم إجراء فحص اللحام قبل التسليم لتقليل المخاطر الناجمة عن اللحام غير الكامل أو الشقوق أو التشوه الهيكلي.

موضع تركيب الأسطوانة الدقيق

تؤثر دقة تركيب الإطارات الوسيطة بشكل مباشر على تشغيل الحزام الناقل. تتحكم YUFENG في أبعاد التركيب ومواضع الفتحات وفقًا للمواصفات ذات الصلة بـ TD75 وDT II(A) وCEMA.

يساعد تحديد الموضع الدقيق البكرات على الحفاظ على المحاذاة الصحيحة، مما يقلل من التآكل غير المتساوي للأسطوانة، وانحراف الحزام، ومقاومة التشغيل الإضافية.

حماية سطحية مرنة

تتطلب البيئات المختلفة طرقًا مختلفة للحماية من التآكل. يمكن للإطارات القياسية استخدام طلاء رش عالي الالتصاق، في حين أن المعالجة المجلفنة بالغمس الساخن متاحة للظروف الخارجية والساحلية والتآكل الكيميائي.

تعمل المعالجة السطحية على تحسين مقاومة الصدأ وتساعد في الحفاظ على الأداء المستقر أثناء التشغيل طويل الأمد.

تصميم سهل الصيانة

الهيكل القياسي لإطارات YUFENG يسمح بتركيب واستبدال الأسطوانة بسهولة. يمكن للمشغلين إكمال الصيانة الروتينية دون إجراء تعديلات معقدة على هيكل الناقل.

توفر التصميمات المعيارية مثل الإطارات المعلقة من النوع H مرونة إضافية للتطبيقات تحت الأرض والمساحات المحدودة.

مكونات نظام الناقل المتوافقة

يمكن مطابقة إطار ناقل YUFENG مع مكونات الناقل المختلفة بما في ذلك بكرات الحوض الصغير، وبكرات العودة، وبكرات الصدم، ومنظفات الحزام، وأسرّة الصدمات، وأحزمة النقل.

يساعد هذا التوافق العملاء على شراء مكونات نظام النقل الكاملة من مورد واحد وتبسيط إدارة المشروع.

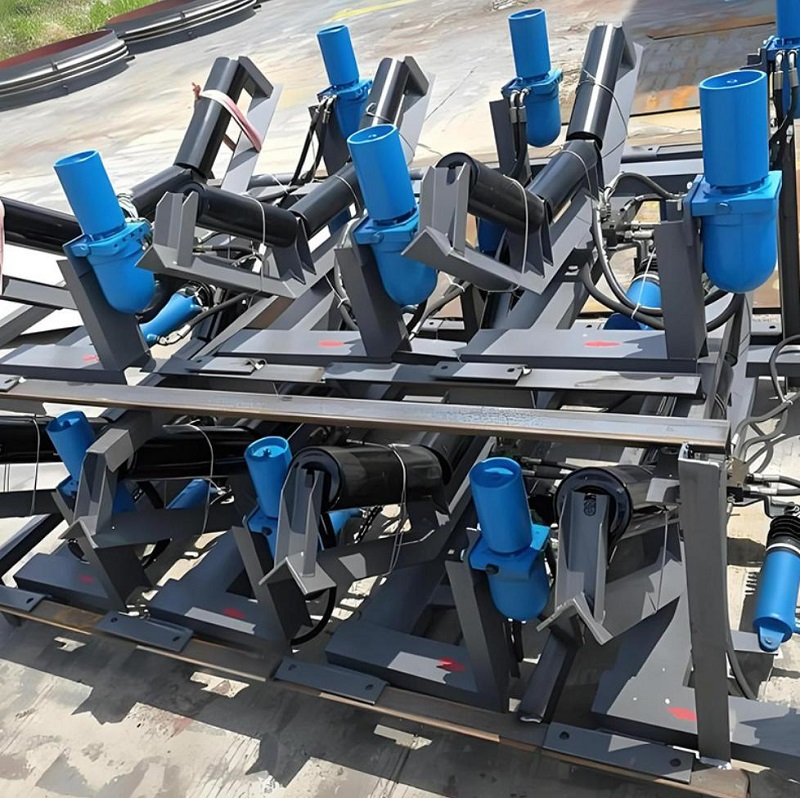

Conveyor Idler Frame Supporting Products

دليل التثبيت والتشغيل

التثبيت الصحيح للإطار مهم لتحقيق أداء ناقل مستقر. توصي YUFENG بالتحقق من موضع التثبيت والمحاذاة وظروف التثبيت قبل تشغيل المعدات.

الخطوة 01

تركيب الإطار الثابت

بالنسبة لإطارات وحدة التباطؤ والإرجاع، قم بتثبيت الإطار على عارضة النقل وربط جميع البراغي عالية القوة. يجب أن تظل الإطارات المثبتة على نفس قسم الناقل متوازية ومتوازية مع الخط المركزي للناقل.

بعد تثبيت الإطار، قم بتركيب وحدات التباطؤ والتحقق مما إذا كانت البكرات تدور بسلاسة دون مقاومة غير طبيعية.

الخطوة 02

تركيب الإطار ذاتي المحاذاة

يجب تركيب الإطارات ذاتية المحاذاة على فترات زمنية مناسبة وفقًا لمتطلبات تصميم الناقل. يجب أن تظل آلية التدوير مرنة ولا ينبغي قفلها أثناء التثبيت.

بعد التشغيل، راقب أداء تتبع الحزام وتأكد من أن وظيفة التصحيح الذاتي تعمل بشكل صحيح.

الخطوة 03

تركيب إطار التأثير

يجب تركيب إطارات تباطؤ الصدمات في نقاط تغذية المواد حيث تولد المواد المتساقطة قوة تأثير قوية. قد تكون هناك حاجة إلى طرق تثبيت معززة وفقًا لظروف التحميل الفعلية.

قبل التشغيل، افحص ما إذا كان الإطار يظل مستقيمًا وخاليًا من التشوه.

الخطوة 04

التفتيش الروتيني

يجب أن يشمل الفحص المنتظم فحص طبقات اللحام والمسامير وحالة طلاء السطح والتشوه المحتمل. يجب تشديد البراغي السائبة على الفور، في حين يجب إصلاح الإطارات التالفة أو استبدالها في الوقت المناسب.

مطابقة المنتجات لأنظمة النقل

توفر YUFENG منتجات دعم متكاملة لمشاريع نقل المواد السائبة، مما يساعد العملاء على بناء حلول نقل كاملة.

منتجات الأسطوانة الناقلة

تشتمل المنتجات الداعمة على وحدات تباطؤ الحوض، ووحدات تباطؤ العودة، ووحدات تباطؤ الصدمات، ووحدات تباطؤ ذاتية التنظيف، ووحدات تباطؤ قرصية مطاطية، ووحدات تباطؤ ذاتية المحاذاة.

ملحقات الناقل

توفر شركة YUFENG أسرة الصدمات الناقلة، ومنظفات الحزام، ومطاط التنورة، والألواح المطاطية المقاومة للتآكل وغيرها من الملحقات لتحسين أداء الناقل.

حلول الحزام الناقل الكاملة

تشتمل سيور النقل المتاحة على سيور ناقلة من القماش EP، وسيور ناقلة ذات سلك فولاذي، وأحزمة منسوجة صلبة من مادة PVC/PVG، وأحزمة ذات مرابط على شكل شيفرون.

اختيار المواد وفحص الجودة

تؤثر جودة المواد بشكل مباشر على عمر الخدمة وسلامة هياكل دعم الناقل. تختار YUFENG المواد الموثوقة وتنفذ إجراءات الفحص قبل الشحن.

Steel Material

تستخدم الإطارات الرئيسية الفولاذ الكربوني Q235B للتطبيقات القياسية والفولاذ منخفض السبائك عالي القوة Q355B لمشروعات النقل الثقيلة التي تتطلب سعة تحميل أعلى.

المعالجة السطحية

تشمل المعالجات السطحية المتوفرة طلاء رذاذ الإيبوكسي الكهروستاتيكي والجلفنة بالغمس الساخن. يمكن للعملاء اختيار الحماية المناسبة وفقًا لبيئة التشغيل.

السحابات ومواد اللحام

يتم استخدام مسامير عالية القوة من الدرجة 8.8 وغسالات زنبركية وصواميل مانعة للارتخاء للتجميع الموثوق. يتم اختيار مواد اللحام وفقًا لمتطلبات المعدن الأساسي لضمان القوة الهيكلية.

تخضع كل دفعة إنتاج لفحص المظهر وقياس الأبعاد وفحص جودة اللحام. يتم رفض المنتجات ذات التشوه أو اللحامات المفقودة أو انحراف الأبعاد قبل التسليم.

المعايير والشهادات

يتم تصنيع إطار ناقل الحركة الوسيط YUFENG وفقًا لمعايير معدات النقل المعترف بها بما في ذلك مواصفات تصميم GB/T10595-2017 وTD75 وDT II(A). تم تصميم المنتجات أيضًا وفقًا لمتطلبات الناقلات الدولية CEMA وISO.

بالنسبة للمشاريع الدولية، يمكن لشركة YUFENG تقديم شهادة إدارة الجودة ISO9001:2015، وشهادة CE، وتقارير فحص SGS والوثائق الفنية الأخرى وفقًا لمتطلبات العملاء.

مؤشرات الأداء الفني

عنصر الأداء	المتطلبات القياسية	أساس الاختبار
انحراف الإطار المسموح به تحت الحمل المقدر	1/1000 مدى	اختبار الحمل الثابت في المصنع
جودة التماس اللحام	لا يوجد صدع أو اختراق غير كامل أو إدراج الخبث	التفتيش البقعي البصري والموجات فوق الصوتية
سماكة طبقة الجلفنة بالغمس الساخن	≥65 ميكرومتر	اختبار قياس السماكة المغناطيسية
التسامح مع موقف ثقب التثبيت	± 1.5 ملم	فحص الأبعاد

التعبئة والتخزين

تستخدم YUFENG طرق تغليف مناسبة لحماية الإطارات أثناء النقل الدولي.

يتم تجميع الإطارات ذات الكمية القياسية بشرائط فولاذية، ويتم وضعها على منصات خشبية شديدة التحمل ومغطاة بطبقة بلاستيكية مقاومة للماء. يتم تعبئة إطارات الدفعة الصغيرة المخصصة في علب خشبية من الخشب الرقائقي لمنع تشوه الاصطدام.

أثناء التخزين، يجب حفظ المنتجات في مستودعات جافة وجيدة التهوية. يجب تجنب التعرض الخارجي لفترة طويلة دون حماية مقاومة للماء لمنع تلف الطلاء وتآكل الفولاذ.

كيفية الحصول على الاقتباس السريع

للتوصية بنموذج إطار الناقل الوسيط الصحيح وتقديم عرض أسعار دقيق، يجب على العملاء تقديم عرض حزام النقل ونوع الإطار المطلوب وزاوية الحوض الصغير ومتطلبات معالجة السطح وبيئة التطبيق.

المعلومات الإضافية بما في ذلك التعدين والموانئ والأسمنت والتطبيقات تحت الأرض وكمية الطلب وميناء الوجهة ستساعد مهندسي YUFENG على اختيار الهيكل المناسب وتوفير حل عرض أسعار فعال.

الأسئلة المتداولة

كيف أختار نوع إطار التباطؤ المناسب؟

يعتمد الاختيار على قسم الناقل، وحمولة المواد، ومستوى التأثير، وبيئة العمل. تُستخدم إطارات الحوض الصغير لحمل المقاطع، وإطارات الإرجاع لدعم الأحزمة الفارغة، ويوصى باستخدام إطارات الصدمات لمناطق التحميل.

هل يمكن لشركة YUFENG تخصيص الإطارات الوسيطة وفقًا للرسومات؟

نعم. يمكن لشركة YUFENG تخصيص أبعاد الإطار، وفتحات التثبيت، وطرق التثبيت، ومعالجة السطح وفقًا لرسومات العملاء ومتطلبات الناقل.

ما هي المواد المستخدمة في إطارات YUFENG الوسيطة؟

تستخدم الإطارات القياسية الفولاذ الكربوني Q235، بينما يتوفر الفولاذ عالي القوة Q355 للتطبيقات الثقيلة. يمكن أن تشمل حماية السطح الطلاء بالرش أو الجلفنة بالغمس الساخن.

هل إطارات YUFENG متوافقة مع أنظمة النقل CEMA؟

نعم. تقوم YUFENG بتصميم إطارات التباطؤ وفقًا لمتطلبات TD75 وDT II(A) وCEMA ومتطلبات نظام النقل ذات الصلة للتطبيقات الدولية.

ما هي الشهادات التي يمكن أن تقدمها YUFENG؟

يمكن لشركة YUFENG تقديم تقارير فحص ISO9001:2015، CE، SGS والوثائق الفنية ذات الصلة وفقًا لمتطلبات المشروع. يتم تصنيع المنتجات أيضًا بالرجوع إلى معايير CEMA ويمكن أن تدعم متطلبات المشروع ذات الصلة بـ MSHA وTUV.
