ما الذي يجعل الحزام الناقل ذو الحبل الفولاذي العام موثوقًا به للعمليات الثقيلة؟

1. ما هو الحزام الناقل ذو الحبل الفولاذي العام؟

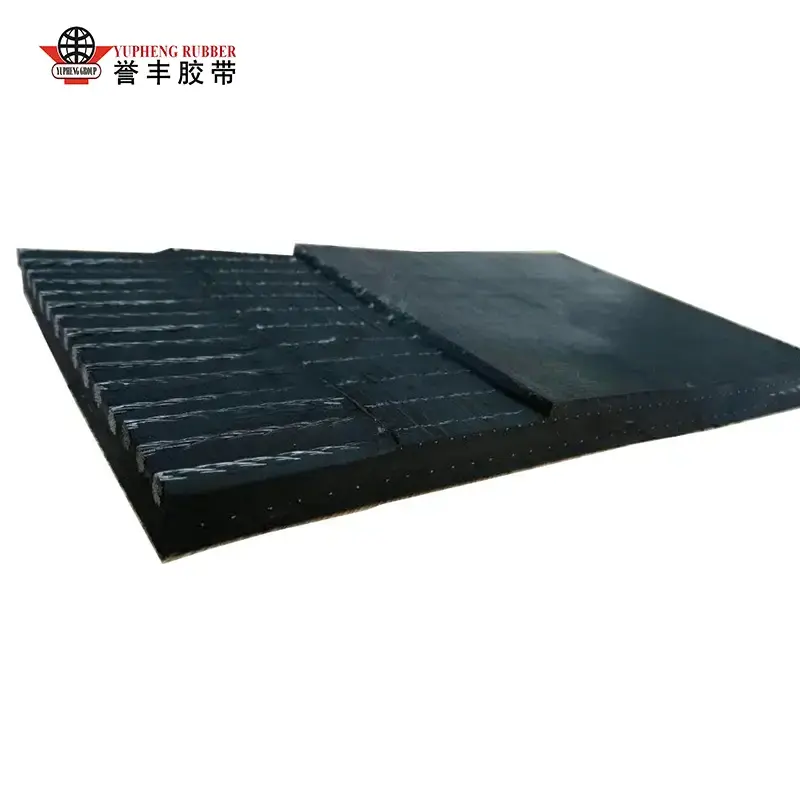

الحزام الناقل ذو الحبل الفولاذي العام عبارة عن حزام ناقل مطاطي معزز بأسلاك فولاذية عالية القوة مرتبة طوليًا من خلال هيكله. تحمل هذه الحبال حمل الشد الأساسي، بينما يحمي المطاط المحيط التعزيز ويساعد على نقل القوى عبر هيكل الحزام.

على عكس سيور النقل المقواة بالقماش، والتي تعتمد على طبقات النسيج لقوة الشد، تستخدم أحزمة الحبل الفولاذية كابلات فولاذية لدعم ظروف التشغيل الصعبة. يكون هذا البناء مفيدًا بشكل خاص عندما يتعين على الناقل نقل المواد الثقيلة لمسافات طويلة أو العمل تحت شد الحزام العالي.

يشير المصطلح "عام" عادةً إلى حزام مخصص لواجبات النقل الصناعية العادية بدلاً من تطبيق متخصص بمتطلبات استثنائية. ومع ذلك، فإن المعنى الدقيق يعتمد على تصنيف منتج الشركة المصنعة والمواصفات المتفق عليها للمشروع.

2. المكونات الرئيسية والبناء

يساعد فهم بنية الحزام المشترين على تحديد المواصفات التي تؤثر على المتانة واستقرار التشغيل ومتطلبات الصيانة.

2.1 تقوية الحبل الفولاذي

توفر الحبال الفولاذية الطولية قوة الشد الرئيسية للحزام وتساعد على الحد من الاستطالة تحت الحمل. يجب أن تكون خصائص البناء والقطر والتباعد والترابط الخاصة بها مناسبة لتصنيف الحزام وظروف التشغيل المطلوبة.

بالنسبة لأنظمة التوتر العالي، تعد سلامة السلك أمرًا مهمًا بشكل خاص. يمكن أن يؤدي التلف أو التآكل داخل التعزيز إلى تقليل الموثوقية الهيكلية للحزام حتى عندما يبدو المطاط الخارجي سليمًا نسبيًا.

2.2 المطاط الأساسي والترابط

يساعد المطاط المحيط بالأسلاك الفولاذية على الحفاظ على موضعها، وينقل الضغط، ويحمي التعزيز من الرطوبة والتعرض للتآكل. يعد الالتصاق الموثوق به بين الفولاذ والمطاط أمرًا ضروريًا لأن الانفصال يمكن أن يسمح بتطور التدهور داخل الحزام.

2.3 الغطاء العلوي المطاطي

يواجه الغطاء العلوي المادة المنقولة ويتعرض للتآكل والقطع والتأثير وضغوط التشغيل الأخرى. يجب أن يعكس مركبها وسمكها حجم المادة وشكلها ودرجة حرارتها وخصائص سطحها.

2.4 الغطاء السفلي من المطاط

يمتد الغطاء السفلي فوق البكرات والتباطؤ. يجب أن يتحمل الثني والاحتكاك المتكرر مع حماية التعزيز الداخلي. يجب أن يأخذ اختيار الغطاء في الاعتبار ترتيب بكرة الناقل وسرعة التشغيل وظروف التحميل.

2.5 حواف الحزام والوصلات

تحمي حواف الحزام الذبيحة من التعرض الخارجي، بينما تقوم الوصلة بربط أقسام الحزام في حلقة مستمرة. في أنظمة الحبال الفولاذية، يعد تصميم الوصلات وتصنيعها ذا أهمية خاصة لأن المفصل يجب أن ينقل أحمال شد كبيرة دون المساس بالتعزيز.

3. الفوائد الرئيسية للعمليات الصناعية

3.1 قوة الشد العالية للأحمال الثقيلة

يدعم تقوية الحبل الفولاذي تطبيقات النقل عالية التوتر التي قد تتجاوز القدرات العملية لأحزمة النسيج التقليدية. وهذا يجعلها خيارًا قيمًا لنقل المواد السائبة الثقيلة بشكل مستمر عبر البيئات الصناعية الصعبة.

3.2 استطالة منخفضة وتشغيل مستقر

تظهر أحزمة الحبل الفولاذي عمومًا استطالة طولية أقل من أحزمة القماش المماثلة في ظل ظروف تشغيل مماثلة. يمكن أن تساعد الاستطالة المنخفضة في تقليل متطلبات السفر وتبسيط إدارة التوتر، على الرغم من أن التصميم الفعلي يجب أن يأخذ في الاعتبار التمدد المرن وظروف التثبيت وأحمال التشغيل.

3.3 الملاءمة للنقل لمسافات طويلة

يمكن أن تؤدي مسارات الناقلات الطويلة إلى خلق توتر كبير وتحديات تتعلق بالصيانة. يمكن لحزام الحبل الفولاذي المحدد بشكل صحيح أن يدعم النقل لمسافات طويلة مع تقليل الحاجة إلى التعويض عن التمدد المفرط للحزام.

3.4 دعم التعامل المستمر مع المواد

غالبًا ما يعتمد التعدين وإنتاج الأسمنت وعمليات الموانئ على تدفق المواد دون انقطاع. عندما تتم مطابقة بنية الحزام، ومركب الغطاء، والوصلة، وهيكل الناقل بشكل صحيح، يمكن أن يساهم نظام السلك الفولاذي في التشغيل الموثوق وتخطيط الصيانة الذي يمكن التنبؤ به.

3.5 إمكانية خفض تكاليف دورة الحياة

سعر الشراء الأولي هو جزء واحد فقط من تكلفة الحزام الناقل. يمكن أن يؤدي انخفاض تكرار الاستبدال، وتقليل التعرض لوقت التوقف عن العمل، والصيانة الفعالة إلى جعل حزام الحبل الفولاذي المختار بشكل مناسب جذابًا اقتصاديًا طوال عمره التشغيلي.

هذه الفوائد ليست تلقائية. تعتمد النتائج الفعلية على جودة الحزام، وتصميم الناقل، ودقة التثبيت، وظروف مناولة المواد، ونظام الصيانة.

4. التطبيقات الصناعية المشتركة

تُستخدم أحزمة نقل الحبل الفولاذي العامة بشكل شائع في الأنظمة الصناعية التي تتطلب قدرة شد عالية، واستطالة يمكن التحكم فيها، ونقلًا موثوقًا للمواد السائبة.

التعدين ومعالجة المعادن

تستخدم عمليات التعدين سيور ناقلة لنقل الفحم وخام الحديد وخام النحاس والصخور المسحوقة وغيرها من المواد المستخرجة. يمكن أن يكون بناء الحبل الفولاذي مناسبًا لطرق النقل الطويلة والتطبيقات ذات الأحمال العالية، حيث يعتبر شد الحزام واستمرارية التشغيل من الاعتبارات الرئيسية.

الاسمنت ومواد البناء

تتعامل مصانع الأسمنت ومرافق الركام مع الحجر الجيري والكلنكر والرمل والحصى والمواد ذات الصلة. يجب أن يأخذ اختيار الحزام في الاعتبار التآكل وحجم الجسيمات وتأثير التحميل ودرجة حرارة المادة. عندما يتعلق الأمر بمواد ساخنة، قد تكون هناك حاجة إلى غطاء مقاوم للحرارة بدرجة مناسبة بدلاً من مركب قياسي للأغراض العامة.

الموانئ والمحطات السائبة

تستخدم الموانئ أنظمة النقل لنقل البضائع السائبة بين مناطق التخزين ومعدات المعالجة ومرافق تحميل أو تفريغ السفن. ساعات التشغيل الطويلة وكميات المواد الكبيرة تجعل موثوقية الحزام مهمة للحفاظ على الإنتاجية وتقليل انقطاعات التشغيل.

توليد الطاقة والصناعة الثقيلة

تستخدم محطات الطاقة ومصانع الصلب وغيرها من المنشآت الصناعية أنظمة النقل لنقل الوقود والمواد الخام والمنتجات السائبة المتعلقة بالإنتاج. اعتمادًا على الرسوم، قد يحتاج المشترون إلى التفكير في مقاومة الحريق، أو مقاومة الحرارة، أو غيرها من الخصائص الخاصة بالتطبيق.

5. كيفية اختيار الحزام الناقل ذو الحبل الفولاذي المناسب

يبدأ اختيار الحزام الصحيح بفهم نظام الناقل بدلاً من اختيار منتج بناءً على السعر أو تصنيف قوة واحد. تساعد العوامل التالية المشترين على إعداد مواصفات فنية واضحة.

5.1 تحديد تصنيف الشد المطلوب

غالبًا ما يتم تصنيف أحزمة الحبل الفولاذي باستخدام تصنيفات ST، والتي تعبر عن قوة الشد الاسمية للحزام بـ N/mm. يعتمد التصنيف المطلوب على الحد الأقصى لتوتر التشغيل المحسوب، وهندسة الناقل، وظروف البدء والتوقف، وعوامل السلامة، ومعايير التصميم ذات الصلة.

لا تفترض أن التقييم الأعلى يوفر تلقائيًا قيمة أفضل. قد يؤدي التصنيف المرتفع غير الضروري إلى زيادة التكاليف وقد يؤدي إلى اعتبارات التصميم التي تتضمن صلابة الحزام وقطر البكرة ومتطلبات التثبيت.

5.2 تأكيد عرض الحزام وطوله

يجب أن يتناسب عرض الحزام مع الإنتاجية المطلوبة وحجم كتلة المادة وترتيب التحميل وهيكل الناقل. يجب أن يتم تحديد طول الحزام من تخطيط الناقل الفعلي، بما في ذلك ترتيب الاستلام ومتطلبات الوصلة.

5.3 اختر درجة التغطية المناسبة

يجب أن يعكس اختيار الغطاء المواد الفعلية وبيئة التشغيل. قد تكون مقاومة التآكل للأغراض العامة كافية لبعض التطبيقات، بينما يتطلب البعض الآخر مركبات متخصصة لإدارة الحرارة أو الزيت أو المواد الكيميائية أو المخاطر المرتبطة باللهب أو التأثير الاستثنائي.

5.4 التحقق من أقطار البكرة وهندسة الناقل

يؤثر قطر البكرة، وشد الحزام، ومسافة الانتقال، وترتيب الحوض، وتكوين وحدة التباطؤ على كيفية ثني الحزام وتشغيله. ويجب فحص هذه العوامل وفقًا للتوصيات الفنية للشركة المصنعة وتصميم الناقل المعتمد.

5.5 تخطيط طريقة الربط

تتطلب أحزمة نقل الحبل الفولاذي عادةً وصلات مبركنة مصممة بشكل صحيح. يؤثر تصميم الوصلة والمواد وإعداد السلك وظروف المعالجة والكفاءة الفنية على أداء المفاصل. تأكد من إجراء التثبيت قبل طلب الحزام، خاصة للمواقع النائية حيث قد يكون من الصعب الحصول على معدات متخصصة.

5.6 النظر في متطلبات البيئة والسلامة

يمكن أن يؤثر اختلاف درجات الحرارة والرطوبة والغبار والتعرض للمواد الكيميائية والطقس الخارجي وقواعد السلامة الخاصة بالموقع على اختيار المنتج. إذا كان المشروع يتطلب الامتثال لمعيار معين، فحدد الإصدار المطبق ومعايير القبول في مواصفات الشراء.

5.7 قم بإعداد قائمة مراجعة الشراء الكاملة

• طول الناقل، الارتفاع، السرعة، وجدول التشغيل.
• الإنتاجية المطلوبة والحد الأقصى لحجم كتلة المواد.
• مطلوب تصنيف الشد الحزام والعرض.
• سماكة الغطاء العلوي والسفلي والدرجات المركبة.
• درجة حرارة المواد والرطوبة والكشط والتعرض الكيميائي.
• أقطار البكرة وترتيب السحب وظروف التحميل.
• تصميم الوصلة وموقع التثبيت وموارد الصيانة المتاحة.
• الاختبارات المطلوبة ووثائق التفتيش والمعايير المعمول بها.
• كمية الطلب ووجهة التسليم والمهلة الزمنية ومتطلبات الحزام الاحتياطي.

يساعد توفير هذه المعلومات الشركة المصنعة على تقييم التوافق الفني وإعداد عرض أسعار أكثر دقة.

6. الحبل الفولاذي مقابل أحزمة النقل القماشية

يخدم كل من أحزمة نقل الحبل الفولاذي والقماش أغراضًا صناعية مهمة. ويعتمد الاختيار المناسب على الحمولة، وطول الناقل، والتصميم الميكانيكي، والظروف البيئية، وإجمالي تكلفة الملكية.

بالنسبة للناقل القصير ذو الأحمال المعتدلة، قد يكون الحزام القماشي هو الحل الأكثر اقتصادا. بالنسبة للناقل عالي التوتر لمسافات طويلة، قد يوفر بناء السلك الفولاذي مزايا تبرر تكاليف الشراء والتركيب الإضافية. يجب أن تحدد الحسابات الهندسية الاختيار النهائي.

7. الصيانة واستكشاف الأخطاء وإصلاحها

حتى الحزام المُصنع جيدًا يمكن أن يفشل قبل الأوان في حالة محاذاة الناقل بشكل غير صحيح، أو تراكم المواد حول البكرات، أو عدم ملاحظة الضرر. يساعد برنامج الصيانة الوقائية الموثق على تحديد المشكلات الناشئة قبل أن تتسبب في حدوث اضطرابات كبيرة.

7.1 فحص الحزام بانتظام

افحص الأغطية العلوية والسفلية، والحواف، ونقاط التحميل، ومناطق التفريغ، وأقسام الوصلات التي يمكن الوصول إليها. ابحث عن الجروح والتآكل غير الطبيعي والتعزيزات المكشوفة وفصل الغطاء والتشوه غير العادي وعلامات تلوث المواد.

7.2 تتبع حزام المراقبة

يمكن أن يؤدي التتبع الخاطئ المستمر إلى إتلاف حواف الحزام والتسبب في انسكاب المواد. تحقق من محاذاة البكرة، وحالة التباطؤ، وتوزيع التحميل، وتراكم المواد. تجنب تصحيح المشكلة من خلال التعديلات التعسفية دون تحديد السبب الأساسي.

7.3 حماية نقاط التحميل والنقل

يمكن أن تؤدي الكتل الكبيرة التي تسقط من ارتفاعات عالية إلى إتلاف الأغطية وربما التأثير على الحبال الداخلية. تساعد هندسة المزلق المناسبة، وأسرّة الصدمات، وألواح الحواف المعدلة بشكل صحيح، وتدفق المواد المتحكم فيه على تقليل التأثير المركز ومنع انحشار المواد على الحزام.

7.4 الحفاظ على الوصلات بعناية

تستحق الوصلات اهتمامًا خاصًا لأن عيوب المفصل يمكن أن تتطور إلى فشل خطير في ظل التوتر والانحناء المتكرر. افحص انفصال الحواف والتشققات والانتفاخات غير العادية والأضرار المرئية. في حالة الاشتباه في وجود عيب، قم بترتيب تقييم فني مختص قبل إعادة الحزام إلى الخدمة المطلوبة.

7.5 استخدام تكنولوجيا الفحص المناسبة

لا يمكن للفحص البصري أن يكشف عن كل عيب داخلي. بالنسبة لتركيبات الأسلاك الفولاذية المهمة، يمكن أن تساعد طرق الفحص غير المدمرة المناسبة، بما في ذلك فحص السلك الكهرومغناطيسي حيثما كان ذلك مناسبًا، في تحديد تلف السلك الداخلي أو التآكل الذي قد لا يكون مرئيًا على السطح.

7.6 معالجة المشاكل الشائعة في وقت مبكر

تذكير السلامة:يجب أن تتبع أعمال التفتيش والتنظيف والإصلاح إجراءات العزل والإغلاق الخاصة بالموقع. لا تصل أبدًا إلى معدات النقل المتحركة أو تحاول إصلاحها أثناء تشغيل النظام.

8. فهم إجمالي تكلفة الملكية

يمكن أن تؤدي مقارنة سيور النقل بسعر الشراء فقط إلى ارتفاع التكاليف على مدى عمر خدمة المعدات. وهناك نهج أكثر فائدة يأخذ في الاعتبار الشراء والتركيب والتشغيل والصيانة والاستبدال معًا.

عوامل التكلفة الرئيسية

• تكلفة الشراء:أبعاد الحزام، وتصنيف الشد، ومركب الغطاء، ومتطلبات التخصيص.
• تكلفة التثبيت:معدات النقل والمناولة والعمالة وموارد الربط المتخصصة.
• تكلفة الصيانة:عمليات التفتيش الروتينية والإصلاحات والمراقبة واستبدال المكونات.
• التعرض للتوقف:فقدان الإنتاج، وتأخر الشحنات، وتعطيل العمليات المتصلة.
• تخطيط الاستبدال:توفر الحزام الاحتياطي، ومواعيد التسليم، والوصول إلى الدعم الفني.

على سبيل المثال، قد يقدم الحزام ذو السعر الأولي الأعلى قيمة أفضل إذا كان يتوافق مع واجب التشغيل ويقلل من التوقفات غير المخطط لها. على العكس من ذلك، فإن الحزام الباهظ الثمن الذي يحتوي على مركب غطاء غير مناسب أو وصلة سيئة التنفيذ قد يؤدي إلى نتائج مخيبة للآمال.

لمقارنة عروض الأسعار بشكل عادل، اطلب مواصفات فنية متسقة وقم بتقييم الحزام المقترح وفقًا لنفس ظروف التشغيل ومتطلبات الفحص وشروط التسليم واحتياجات الصيانة المتوقعة.

9. كيفية تقييم مورد حزام النقل ذو الحبل الفولاذي

إن اختيار المورد ليس مجرد عملية شراء. إن قدرة الشركة المصنعة على فهم التطبيق، وتأكيد التفاصيل الفنية، والحفاظ على اتساق المنتج، وتوفير وثائق موثوقة يمكن أن تؤثر على نتائج مشروع الناقل بأكمله.

مراجعة القدرة الفنية

اسأل ما إذا كان بإمكان المورد تقييم تصنيف الشد المطلوب، وأبعاد الحزام، ومركب الغطاء، وترتيب البكرة، ومتطلبات الوصلات. يجب أن تكون التوصيات الفنية متوافقة مع بيانات التشغيل التي تقدمها.

اطلب وثائق الجودة ذات الصلة

اعتمادًا على المشروع، قد تتضمن الوثائق مواصفات المنتج وتقارير الاختبار وتحديد المواد وسجلات التفتيش وإعلانات المطابقة للمعايير المتفق عليها. قم بتأكيد المستندات المتوفرة لبناء الحزام الدقيق الذي يتم عرضه.

التحقق من اتساق التصنيع

ناقش إجراءات مراقبة الجودة لوضع السلك الفولاذي، والربط المطاطي، وأبعاد الغطاء، وفحص الحزام النهائي، وإمكانية تتبع المنتج. بالنسبة للمشاريع الهامة، قم بتوضيح معايير القبول قبل بدء الإنتاج.

تأكيد التسليم ودعم ما بعد البيع

قد تتطلب مشاريع النقل لمسافات طويلة تنسيقًا دقيقًا لجداول الإنتاج والشحن والتركيب والتشغيل. اسأل عن المهل الزمنية والتعبئة والاتصالات الفنية وتخطيط الحزام الاحتياطي ومدى توفر إرشادات الربط المناسبة.

العمل بمواصفات فنية واضحة

قبل تقديم الطلب، تأكد من موافقة الطرفين على تصنيف الحزام والعرض والطول وسمك الغطاء ودرجة الغطاء والمعايير المعمول بها ومتطلبات الاختبار وشروط التسليم. المواصفات التفصيلية تقلل من سوء الفهم وتسهل مقارنة عروض أسعار الموردين.

بالنسبة للمشترين الصناعيين، يجمع قرار التوريد الذي يمكن الاعتماد عليه بين ملاءمة المنتج والوثائق الشفافة والتصنيع المتسق والدعم الذي يتوافق مع المتطلبات الحقيقية للمشروع.

10. الأسئلة المتداولة

11. الخلاصة: بناء نظام نقل أكثر موثوقية

يمكن أن يكون الحزام الناقل ذو الحبل الفولاذي العام حلاً فعالاً لنقل المواد الثقيلة عندما تكون قوة الشد العالية، والاستطالة المنخفضة، والتشغيل الموثوق به ضرورية. ومع ذلك، يعتمد أدائه على النظام الكامل: تصميم التعزيز، واختيار الغطاء المطاطي، وهندسة الناقل، وجودة الوصلة، وممارسات التثبيت، والصيانة الوقائية.

بالنسبة لفرق المشتريات ومهندسي المشاريع، فإن النهج الأكثر فعالية هو تحديد ظروف التشغيل الفعلية أولاً، ومقارنة المنتجات مقابل مواصفات فنية متسقة، وتقييم تكلفة الملكية على المدى الطويل بدلاً من سعر الشراء وحده.

تشينغداو Zhongye Yufeng Tape Co.,Ltd. يمكن تضمينها في تقييم المورد الخاص بك عند تحديد مصادر حلول الحزام الناقل ذات الحبل الفولاذي. ناقش متطلبات مشروعك مع الشركة للتأكد من ملاءمة المنتج والمواصفات المتاحة ووثائق الجودة وترتيبات التسليم.
