الأسطوانة الوسيطة ذات العودة الحلزونية

شركة YUFENG متخصصة في منتجات سلسلة الناقل الوسيط ذاتية التنظيف عالية الأداء، مع قاعدة إنتاج أساسية وورشة عمل آلية تقع في المجموعة الصناعية لآلات النقل الاحترافية في شمال الصين. تدمج العلامة التجارية التصميم الهيكلي الحلزوني المضاد للالتصاق والمواد الخام عالية القوة المقاومة للتآكل وتقنية الختم المتاهة متعددة القنوات في كل أسطوانة تباطؤ حلزونية العودة.

معلومات الاختبار الأساسية

أجرت شركة YUFENG اختبار تشغيل ميداني متواصل لمدة 6 أشهر لتقييم الأداء طويل المدى لأسطوانة تباطؤ الإرجاع الحلزونية في ظل ظروف ناقل جانب العودة الصعبة. غطى الاختبار بيئات صناعية متعددة، بما في ذلك تعدين الفحم تحت الأرض، ونقل خبث الأسمنت، وتفريغ مسحوق المعادن في الميناء، ونقل رماد الطاقة الحرارية.

وتضمنت سيناريوهات الاختبار ظروفًا للغبار العالي والرطوبة العالية والموحلة والمواد اللزجة، مع متوسط ​​4 إلى 9 كجم من مسحوق الخام اللزج المتبقي والطين والرماد المرتبط بكل متر مربع من حزام العودة. تم اختيار هذه الظروف لإعادة إنتاج مشاكل التصاق المواد الشائعة التي تمت مواجهتها في النقل الصناعي المستمر.

أكدت نتائج الاختبار أنه بالنسبة لوحدات التباطؤ الناقلة من جانب العودة التي تعمل بمواد لزجة، فإن سعة الحمل الأساسية وحدها ليست كافية. يعد الأداء التلقائي لتحرير المواد، والقدرة على مقاومة الالتصاق، واستقرار تتبع الحزام أمرًا بالغ الأهمية للحفاظ على التشغيل السلس لحزام الإرجاع. تشكل متطلبات الأداء هذه منطق التصميم الأساسي لـ YUFENG Idler Roller.

اختبار الأداء الهيكلي الحلزوني للتنظيف الذاتي

اختبار ميداني مقارن في ظل ظروف المواد اللزجة

أجرت YUFENG اختبارًا ميدانيًا مقارنًا لمدة أسبوعين بين أسطوانة تباطؤ العودة الحلزونية وبكرات تباطؤ العودة السلسة العادية في ظل ظروف نقل الرماد اللزج المتطابقة. أظهرت نتائج الاختبار وجود اختلافات كبيرة في التحكم في التصاق المواد ومتطلبات الصيانة.

أدت الأسطوانات الوسيطة ذات العودة السلسة العادية إلى تراكم المواد بشكل غير متساوٍ على سطح الأسطوانة بعد 8-12 ساعة من التشغيل المستمر. تشكل المواد اللزجة المتراكمة انتفاخات غير منتظمة، مما يسبب مشاكل في انحراف الحزام ويتطلب التنظيف اليدوي مرة كل 12 ساعة. استغرقت كل عملية إيقاف للتنظيف ما يقرب من 18 إلى 22 دقيقة، مما أدى إلى زيادة عبء أعمال الصيانة وتقليل توفر الناقل.

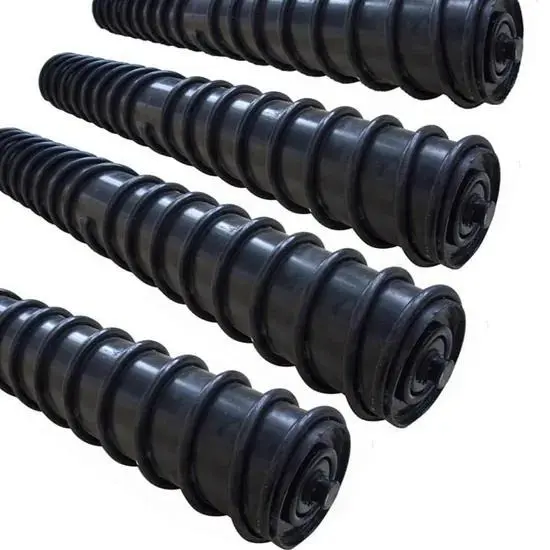

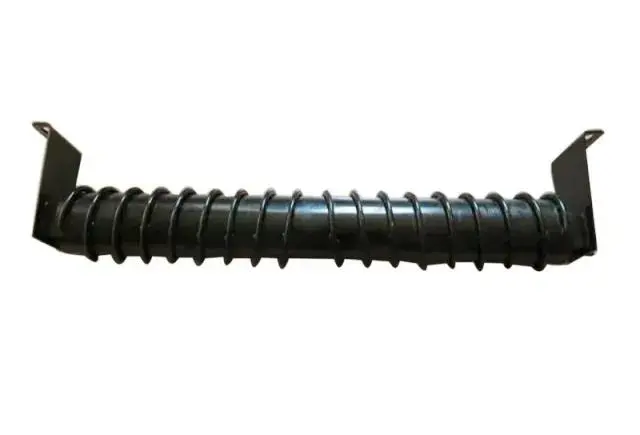

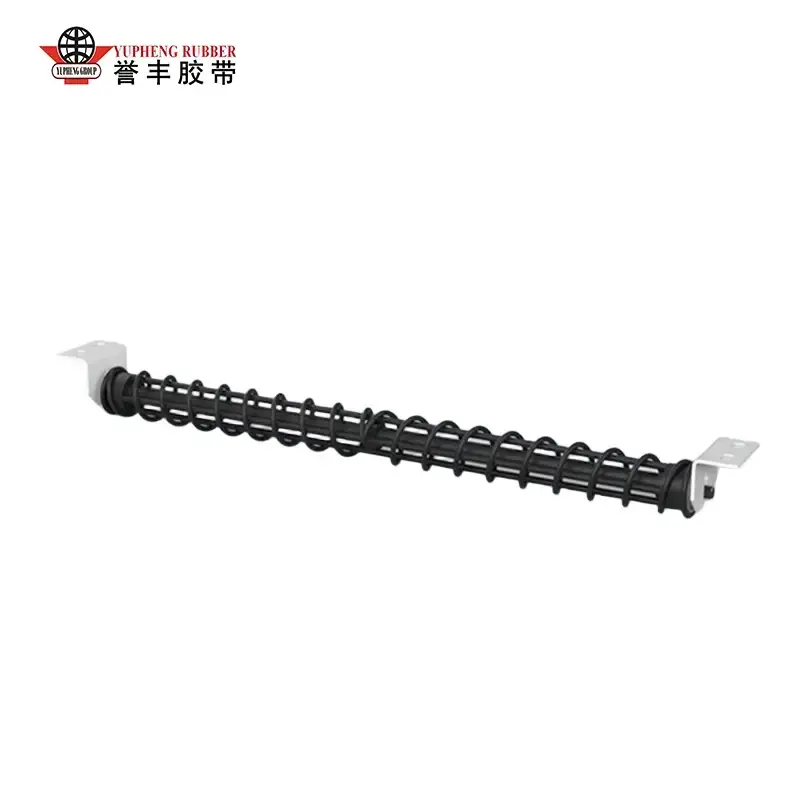

تعتمد YUFENG Idler Roller على هيكل طيران حلزوني مزدوج متماثل. أثناء دوران الأسطوانة، يقوم السطح الحلزوني بإزالة المواد اللزجة المتبقية بشكل مستمر ويوجهها من مركز الحزام نحو كلا الجانبين. بعد 30 يومًا من التشغيل المستمر، لم يتم ملاحظة أي تراكم واضح للمواد على سطح الأسطوانة، مما يلغي الحاجة إلى التنظيف اليدوي المتكرر.

1. تصميم طيران حلزوني متماثل ثنائي الاتجاه على شكل حرف S

إن الرحلة الحلزونية الفولاذية عالية القوة ملحومة بدقة وفقًا لمسار تلامس الحزام. يولد الهيكل الحلزوني ثنائي الاتجاه قوة دفع جانبية متوازنة للمواد، وينقل البقايا اللزجة بالتساوي نحو حواف الحزام دون التسبب في تآكل مركز أو تلف الطبقة المطاطية لحزام النقل.

2. نظام الختم المركب المتاهة متعدد الطبقات

إن الختم الداخلي المصنوع من النايلون ثلاثي القنوات مع حلقة مطاطية خارجية مقاومة للغبار يخلق هيكل حماية متعدد المراحل. هذا التصميم يمنع بشكل فعال غبار المناجم، المياه الموحلة والرماد الناعم من الدخول إلى تجويف المحمل، مما يمنع الأعطال الشائعة مثل تشويش المحمل وانسداد دوران الأسطوانة الناتج عن تلوث المواد.

3. هيكل توزيع الوزن المتوازن المركز

تتحكم تقنية الدوران CNC الأوتوماتيكية في تركيز أنبوب الأسطوانة ضمن إجمالي نفاذ المؤشر بمقدار 0.3 مم. يحافظ تصميم التوازن الديناميكي الأمثل على سعة الاهتزاز الدوراني أقل من 0.8 مم أثناء تشغيل الناقل عالي السرعة، مما يقلل من فقدان شد الحزام الإضافي ويقلل استهلاك الطاقة غير الضروري لنظام الناقل.

اختبار أداء مقاومة الغبار والطين ومقاومة التآكل

شروط اختبار المحاكاة البيئية

تم تصميم YUFENG Spiral Return Idler Roller لبيئات النقل الرطبة في الهواء الطلق وتحت الأرض. تم التحقق من أداء مقاومة الختم والتآكل من خلال اختبار المحاكاة البيئية الاحترافية.

يحاكي الاختبار رذاذ الماء الموحل المستمر بمعدل تدفق مياه يبلغ 9 مم/ساعة، بالإضافة إلى التعرض للغبار المعدني عالي التركيز. تم تشغيل العينات بشكل مستمر لمدة 40 دقيقة متتالية في ظل هذه الظروف القاسية لتقييم موثوقية الختم وأداء الحماية من التآكل.

نتائج الاختبار التي تم التحقق منها

بعد الاختبار، ظل تجويف المحمل جافًا تمامًا دون تسرب الماء أو الغبار. حافظ غلاف الأسطوانة المجلفن بالغمس الساخن والرحلة الحلزونية على طلاء مضاد للتآكل سليم دون تقشير أو تلف السطح. زادت مقاومة دوران المحمل بنسبة 3% فقط بعد الاختبار، مع عدم ملاحظة توقف الأسطوانة أو فشل الدوران.

إن أداء الختم المستقر والمقاوم للتآكل يمكّن YUFENG Idler Roller من العمل بشكل موثوق في الموانئ المفتوحة الممطرة والمناجم تحت الأرض الغنية بالمياه وبيئات الغسيل بالرش في مصانع الأسمنت. يقلل التصميم بشكل فعال من مخاطر إيقاف التشغيل وتكاليف الاستبدال الناتجة عن الصدأ وتراكم المواد وتلف المحامل.

ذكي لمكافحة الانحراف ومقارنة عملية فعالة

من خلال اختبار التحميل والتشغيل المستمر في الموقع، تحقق أسطوانة تباطؤ العودة الحلزونية YUFENG كفاءة تشغيل شاملة أعلى بنسبة 40% من تباطؤ العودة السلسة العادية، مع بيانات مقارنة محددة موضحة في الجدول أدناه:

تم التحقق من المعايير الفنية للمنتج

1. المواد الخام شل الأسطوانة

تستخدم YUFENG Idler Roller الأنابيب الفولاذية الكربونية ERW عالية الدقة غير الملحومة Q235 كمواد غلاف الأسطوانة. يخضع كل أنبوب لفحص صارم للمواد الخام قبل الإنتاج ويتلقى معالجة مضادة للتآكل مجلفنة بالغمس الساخن لتحسين مقاومة التآكل ومقاومة الصدمات وموثوقية التشغيل الخارجية وتحت الأرض على المدى الطويل.

2. مطابقة نطاق عرض الحزام الناقل

تدعم الأسطوانة الوسيطة القياسية عرض الحزام الناقل من 400 مم إلى 2000 مم، وتغطي أنظمة نقل المواد السائبة للخدمة الخفيفة والمتوسطة والثقيلة.

3. خيارات القطر الخارجي للأسطوانة القياسية

أقطار الأسطوانة القياسية المتوفرة تتضمن Φ89mm، Φ108mm، Φ133mm، Φ159mm، Φ168mm وΦ219mm. يتوفر تخصيص القطر الخاص وفقًا لهيكل الناقل ومتطلبات التشغيل.

4. سعة التحميل الثابتة لأسطوانة واحدة

الحد الأقصى لسعة الحمولة الثابتة للأسطوانة الواحدة يصل إلى 1500 كجم، مما يلبي متطلبات أنظمة النقل لمسافات طويلة التي تتعامل مع المواد الثقيلة مثل الخام المعدني والفحم والمواد الصناعية السائبة.

5. مطابقة سمك الحزام الناقل

تتوافق الأسطوانة مع سيور النقل التي يتراوح سمكها من 3 مم إلى 18 مم، بما في ذلك سيور النقل المطاطية القياسية، وأحزمة التعدين المقاومة للهب، وسيور نقل الأسمنت المقاومة للتآكل.

6. نطاق التكيف مع درجة حرارة التشغيل

تحافظ الأسطوانة الوسيطة ذات العودة الحلزونية YUFENG على التشغيل المستقر من -40 درجة مئوية إلى +65 درجة مئوية، مما يجعلها مناسبة لبيئات التعدين في الهواء الطلق ذات درجة الحرارة المنخفضة وخطوط الإنتاج الصناعية ذات درجة الحرارة العالية.

7. الوزن الصافي القياسي للأسطوانة الواحدة

يتراوح الوزن الصافي القياسي من 6.2 كجم إلى 28.7 كجم اعتمادًا على قطر الأسطوانة والطول الفعال والتكوين الهيكلي.

8. تكوين المحمل القياسي

تتبنى الأسطوانة محامل كروية ذات أخدود عميق من درع ZZ C3 مع مقاومة دوران منخفضة وتحمل التمدد الحراري وملء الشحوم بدون صيانة لدعم التشغيل المستقر طوال دورة الخدمة.

حالات تطبيق المستخدم الصناعي الحقيقي في الموقع

1. تطبيق ناقل العودة لمنجم الفحم تحت الأرض

لقد واجه أحد عملاء منجم للفحم تحت الأرض في السابق تشويشًا متكررًا في وحدة التباطؤ الناتجة عن تراكم طين الفحم الرطب ومسحوق الصخور. أدت هذه الأعطال إلى انحراف الحزام وانقطاع الإنتاج المتكرر وارتفاع تكاليف التنظيف اليدوي.

بعد استبدال وحدات التباطؤ التقليدية ببكرات YUFENG الوسيطة، يعمل نظام النقل بشكل مستمر لمدة ستة أشهر. تم التخلص من نوبات التنظيف اليدوية اليومية، كما تم تقليل أخطاء انحراف الحزام بنسبة تزيد عن 70%، كما تم تقليل تكاليف استبدال وحدة التباطؤ الشهرية بنسبة تزيد عن 55%. كما أدى هذا الحل أيضًا إلى تقليل مخاطر السلامة المتعلقة بالصيانة تحت الأرض الناجمة عن التنظيف اليدوي المتكرر للمعدات.

2. تطبيق ناقل المعادن السائبة في الميناء الساحلي

كانت محطة الخام الساحلية التي تعمل تحت التعرض المستمر للأمطار وظروف الضباب الملحي البحري تعاني في السابق من التآكل السريع للأسطوانة وتراكم المسحوق المعدني. تسببت أدوات التباطؤ التقليدية ذات العودة السلسة في تراكم السطح مما أدى إلى خدش أحزمة النقل باهظة الثمن.

بعد اعتماد بكرات التباطؤ ذات العودة الحلزونية YUFENG ذات الأغلفة المجلفنة بالغمس الساخن والهياكل الحلزونية ذاتية التنظيف، تم تقليل مشاكل التصاق المواد بشكل كبير. تم تشغيل دفعة واحدة من الأسطوانات الموردة بشكل مستمر لأكثر من ثمانية أشهر دون استبدال، مما يحافظ على أداء مستقر في البيئات البحرية القاسية.

3. تطبيق نقل الرماد اللزج في مصنع الأسمنت

واجهت قاعدة إنتاج الأسمنت الكبيرة التصاقًا خطيرًا للأسطوانة الناتجة عن رماد الكلنكر الرطب. قبل الاستبدال، كانت فرق الصيانة بحاجة إلى تنظيف بكرات الإرجاع يدويًا في كل وردية عمل، مما أدى إلى استهلاك كبير للعمالة وتوقف الناقل بشكل متكرر.

بعد تركيب بكرات YUFENG الوسيطة، يقوم الهيكل الحلزوني تلقائيًا بإزالة تراكم الرماد أثناء التشغيل. تم تخفيض تكاليف عمالة التنظيف بنسبة الثلثين تقريبًا، بينما ساعد تقليل تآكل الحزام على إطالة عمر خدمة الحزام الناقل.

خمس مزايا تنافسية أساسية

1. أداء صناعي حقيقي تم اختباره ميدانيًا

يتم التحقق من جميع بيانات كفاءة التنظيف والأداء المضاد للانحراف وعمر الخدمة من خلال اختبار تشغيل الناقل الصناعي المستمر. تركز YUFENG على أداء التطبيق العملي بدلاً من المعلمات النظرية.

2. هيكل التنظيف الذاتي اللولبي المزدوج المتماثل

يعمل التصميم الحلزوني ثنائي الاتجاه على إزالة المواد اللزجة بشكل مستمر مع الحفاظ على اتصال الحزام المتوازن. إنه يقلل من تردد انحراف الحزام، ويمنع تآكل الحزام المحلي ويحسن ثبات النقل في ظل ظروف المواد الرطبة واللزجة.

3. الختم متعدد القنوات والحماية ضد التآكل

إن الجمع بين الختم المركب المتاهة وحماية السطح المجلفن بالغمس الساخن يمنع الغبار والماء الموحل والمواد المسببة للتآكل من إتلاف المحامل الداخلية، مما يدعم التشغيل بدون صيانة على المدى الطويل.

4. تصميم متكامل لخفض تكاليف التشغيل

من خلال تقليل تراكم المواد، وتكرار التنظيف، واستبدال الأسطوانة وتلف الحزام، تساعد الأسطوانة الوسيطة ذات العودة الحلزونية YUFENG العملاء على تقليل إجمالي تكاليف صيانة الناقل وتحسين كفاءة الإنتاج.

5. مراقبة جودة المصنع المهنية

تقوم YUFENG بتشغيل ورش القطع واللحام والتجميع والاختبار الآلية وفقًا لمعايير إدارة الجودة ISO9001. تخضع كل أسطوانة نهائية للفحص بما في ذلك اختبار التركيز واختبار مقاومة الدوران والتحقق من أداء الختم قبل الشحن.

سيناريوهات التطبيق الصناعي المناسبة

1. أنظمة النقل التعديني

مناسبة لمناجم الفحم تحت الأرض والمفتوحة التي تنقل الوحل الفحمي الرطب ومسحوق الشوائب والمواد المعدنية الموحلة حيث يحدث التصاق حزام الإرجاع بشكل متكرر.

2. نقل المواد السائبة بالميناء الساحلي

مصممة للمساحيق المعدنية وخام الحديد والرمل وغيرها من المواد السائبة المنقولة في البيئات البحرية الرطبة التي تنطوي على مخاطر التآكل بسبب الضباب الملحي.

3. صناعات الأسمنت والمعادن والطاقة الحرارية

ينطبق على الرماد اللزج وبقايا الكلنكر وخبث الفرن والمواد الصناعية الأخرى التي تتراكم بسهولة على بكرات العودة التقليدية.

4. معالجة المعادن ومصانع التجميع

مناسب لأنظمة نقل الطين الرطب وركام الرمل ومعالجة المعادن التي تتطلب أداء تنظيف ذاتي مستمر.

5. أنظمة النقل التي تعاني من مشاكل التصاق متكررة

مثالي لأي قسم ناقل إرجاع يعاني من تراكم المواد، وانحراف الحزام، ومتطلبات التنظيف المتكررة، وعمر خدمة الأسطوانة القصير.

لماذا تختار يوفينغ؟

حل ناقل ذاتي التنظيف موثوق به من شركة مصنعة محترفة

تدمج الأسطوانة الوسيطة ذات العائد الحلزوني YUFENG التكنولوجيا الهيكلية الحلزونية الدقيقة وتجربة التطبيقات الصناعية المعتمدة ومراقبة الجودة القياسية في المصنع. تم تصميمه لبيئات نقل المواد اللزجة، فهو يساعد على التخلص من تراكم المواد، وتقليل مشكلات انحراف الحزام وتقليل وقت توقف الناقل غير المخطط له.

العرض المباشر من المصنع والدعم المخصص

باعتبارها شركة مصنعة محترفة لمكونات الناقل، توفر YUFENG إمدادات المصنع المباشرة والمواصفات المخصصة والاستشارات الفنية وخدمات مطابقة التطبيقات لمتكاملي أنظمة نقل البضائع السائبة العالمية.

تحسين موثوقية الناقل مع YUFENG

اختر YUFENG Idler Roller لتحقيق أداء التنظيف الذاتي التلقائي، وحماية موثوقة ضد التآكل وتشغيل حزام العودة المستقر لتطبيقات النقل الصناعية الصعبة.

التعليمات

س 1: ما هو الفرق بين أسطوانة تباطؤ العودة السلسة وأسطوانة تباطؤ العودة الحلزونية؟

توفر وحدات التباطؤ العادية ذات العودة السلسة دعمًا أساسيًا للحزام فقط. يمكن للمواد اللزجة أن تتراكم بسهولة على سطح الأسطوانة، مما يتسبب في انحراف الحزام ومتطلبات التنظيف المتكررة.

تستخدم الأسطوانة الوسيطة YUFENG هيكلًا حلزونيًا ثنائي الاتجاه لإزالة المواد المتبقية بشكل مستمر أثناء التشغيل، مما يحافظ على سطح اتصال الحزام نظيفًا ويقلل مشاكل الانحراف الناتجة عن تراكم المواد.

السؤال الثاني: كيفية التحقق من جودة أسطوانة تباطؤ العودة الحلزونية قبل الشراء؟

يجب على العملاء التركيز على ثلاث نقاط رئيسية:

1. جودة اللحام الحلزوني

يجب أن تكون الرحلة الحلزونية ملحومة بقوة بغطاء الأسطوانة لتجنب الارتخاء أثناء التشغيل على المدى الطويل.

2. هيكل الختم

يجب أن تستخدم الأسطوانة الموثوقة ختم متاهة متعدد الطبقات بدلاً من حلقات الغبار البسيطة لمنع الغبار والماء من إتلاف المحمل.

3. العلاج المضاد للتآكل

توفر الأسطوانات المجلفنة بالغمس الساخن مقاومة أفضل للتآكل في البيئات الصناعية الخارجية والتعدينية والرطبة.

س 3: ما هي المواد المتوفرة لهياكل الطيران الحلزوني؟

1. الطيران الحلزوني من الفولاذ الكربوني

يوفر مقاومة عالية للتآكل وقوة تأثير، ومناسب للتعدين والموانئ ومصانع الأسمنت وغيرها من التطبيقات الثقيلة.

2. الطيران الحلزوني المطاطي

يوفر اتصالاً أكثر ليونة بالحزام ومناسب لنقل الأحمال الخفيفة. ومع ذلك، فهو يتمتع بمقاومة أقل لدرجات الحرارة المرتفعة والتآكل الشديد.

الاتصال يوفينغ

اتصل بـ YUFENG للحصول على أوراق البيانات الفنية والرسومات المخصصة واختبار العينات والأسعار المباشرة من المصنع لحلول أسطوانة الإرجاع اللولبية.
