الأسطوانة الوسيطة ذات الطول المتساوي

إن التوزيع المتوازن للحمل هو الميزة الأساسية للأسطوانة الوسيطة ذات الطول المتساوي من YUFENG. متوفر بأقطار 89-159 ملم لعرض حزام 400-2400 ملم، وتوفر بكراته الثلاثة متساوية الطول دعمًا متناسقًا للحزام وتساعد على تقليل تآكل الحواف غير المتساوي وانسكاب المواد. تخضع كل وحدة لاختبارات الدوران والتأثير والتآكل والختم، مع توفر رسومات CAD واختبار العينات.

تعريف المنتج وعملية التصنيع الكاملة لـ YUFENG

1. هيكل التباطؤ ذو الحوض المتساوي الطول

إن وحدة التباطؤ ذات الطول المتساوي YUFENG تتكون من ثلاث بكرات بنفس الطول والقطر مثبتة على حامل ختم متكامل. تشكل الأسطوانة المركزية الأفقية والبكرتان الجانبيتان المائلتان المتماثلتان شكل حمل مقعرًا متوازنًا لنقل المواد السائبة بشكل مستقر.

بالمقارنة مع وحدات التباطؤ غير المتساوية الطول التي تستخدم بكرات ذات أجنحة أقصر، فإن التصميم المتساوي الطول يوفر دعمًا أكثر اتساقًا عبر الحزام الناقل. ويساعد ذلك على توزيع الحمل بالتساوي ويقلل الضغط الموضعي والتآكل غير المتساوي للحزام والانحراف المحتمل للحزام الناتج عن أبعاد الأسطوانة غير المتناسقة.

2. البناء المقوى للعمليات الثقيلة

تستخدم YUFENG أنابيب فولاذية غير ملحومة ذات جدران سميكة Q235، وأعمدة متكاملة من الصلب الكربوني الصلب، وأقواس معززة مختومة على البارد وأختام زيت مزدوجة مركبة متاهة متعددة الطبقات. يتم استخدام القطع CNC واللحام المحمي بالغاز والطلاء الكهروستاتيكي المقاوم للصدأ بدرجة الحرارة العالية لتحسين دقة الأبعاد والقوة الهيكلية ومقاومة التآكل.

في حين أن بعض وحدات التباطؤ منخفضة التكلفة تستخدم أنابيب رقيقة الجدران مقاس 2.0-2.5 مم والتي قد تتشوه تحت الأحمال الثقيلة لفترات طويلة، تستخدم وحدات التباطؤ ذات الحوض المتساوي الطول من YUFENG أنابيب فولاذية غير ملحومة بسمك 3.5 مم. تتوفر محامل سلسلة 6204 و6205 و6306 مزدوجة الغلق عالية الدقة وفقًا لمتطلبات الحمل.

3. دوران دقيق وأداء تشغيل مستقر

يتم التحكم في الجريان الشعاعي لكل بكرة في حدود 0.5 مم، بينما يتم الحفاظ على مقاومة الدوران الثابت عند حوالي 1.5-2.5 نيوتن. تساعد أدوات التحكم في التصنيع هذه على تحقيق دوران سلس، واحتكاك منخفض وتقليل ضوضاء التشغيل أثناء النقل المستمر.

الهيكل المقوى مناسب للبيئات الصعبة التي تتضمن تركيزًا عاليًا للغبار، والرطوبة العالية، وتناثر الملاط المعدني، والتعرض للأحماض أو القلويات الخفيفة، مما يوفر دعمًا مستقرًا لتشغيل الناقل على المدى الطويل.

4. مواد مخصصة لتطبيقات مختلفة

بالإضافة إلى وحدات التباطؤ الفولاذية القياسية ذات الطول المتساوي، توفر YUFENG تكوينات متخصصة تشمل بكرات مقاومة للتآكل متخلفة عن المطاط، وبكرات مقاومة للتآكل من البوليمر UHMWPE وخيارات عمود من الفولاذ المقاوم للصدأ.

يمكن اختيار هذه التكوينات وفقًا لكشط المادة وظروف التآكل والتعرض للرطوبة ومتطلبات الناقل. تخضع جميع المواد الخام الواردة لفحص التركيب الكيميائي والقوة الميكانيكية قبل دخولها الإنتاج للحفاظ على جودة التصنيع المتسقة.

بيانات اختبار ميداني أصيلة طويلة المدى

1. الاختبار الميداني لمنجم الفحم تحت الأرض لمدة ستة أشهر

أجرى الفريق الفني لشركة YUFENG اختبار تشغيل ميداني متواصل لمدة 6 أشهر للأسطوانة الوسيطة ذات الحوض المتساوي الطول في منجم للفحم تحت الأرض لتقييم أدائها على المدى الطويل في ظل ظروف النقل الصعبة. غطى الاختبار التشغيل المستمر، وحمل المحمل، ومتانة الختم، وحماية الحزام والتحكم في انسكاب المواد.

بيئة الاختبار:طريق منجم للفحم تحت الأرض بتركيز غبار ≥1200 مجم/م3، تتراوح درجة الحرارة المحيطة من -10 درجة مئوية إلى +65 درجة مئوية، وعملية نقل مستمرة على مدار 24 ساعة.

تحميل تحمل مجموعة واحدة:ما يصل إلى 2800 كجم، للتعامل مع الفحم الخام والشوائب والمواد السائبة من الخام المختلط.

2. نتائج الأداء التي تم التحقق منها

خدمة الحياة:جمعت وحدات التباطؤ الاختبارية 32600 ساعة تشغيل مستقرة، مع عمر خدمة مسجل أطول بـ 3-5 مرات من وحدات التباطؤ العادية ذات الجدران الرقيقة غير المتساوية الطول المستخدمة للمقارنة.

متانة الختم:بعد 30 يومًا متتاليًا من اختبار دوران الغبار ورذاذ الماء عالي الضغط، أظهرت جميع عينات الاختبار عدم وجود أي تشويش للمحامل وعدم تسرب مواد التشحيم الداخلية.

حماية الحزام:يساعد هيكل الأسطوانة المتوازن والمتساوي الطول على تقليل احتكاك الحافة الأحادية الجانب بين الحزام الناقل والبكرات، مما يزيد من دورة استبدال الحزام الإجمالية بنسبة تصل إلى 40% في ظل الظروف المختبرة.

انسكاب المواد:مع زاوية قاع قياسية تبلغ 35 درجة، حقق نظام التباطؤ المتساوي الطول الذي تم اختباره معدل انسكاب مُقاس بنسبة 0.48%، مقارنة بـ 3.2% لوحدات التباطؤ المسطحة المتوازية ووحدات التباطؤ غير المتساوية الطول تحت نفس حجم النقل.

التصنيف الكامل للمنتج والمعايير الفنية

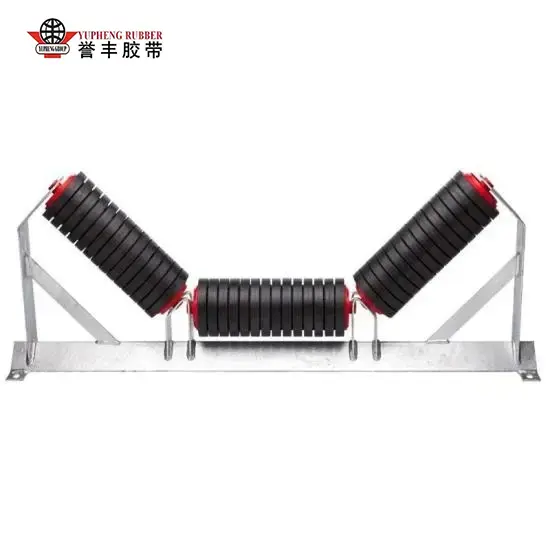

1. وحدة وسيطة قياسية متساوية الطول ذات 3 أسطوانات

تكوين للأغراض العامة للتعدين والأسمنت والحبوب وأنظمة نقل المواد السائبة الأخرى. تشمل زوايا الحوض القياسية 20 درجة و30 درجة و35 درجة و45 درجة.

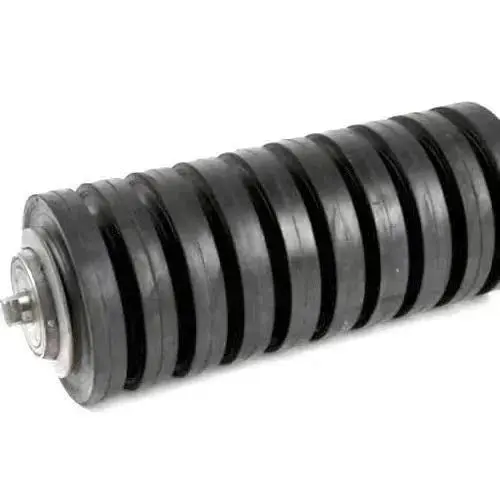

2. المخزن المؤقت للصدمات ذو الطول المتساوي لحوض التباطؤ

تم تصميم هذه الأسطوانات خصيصًا للتحميل ونقاط تغذية المواد، وتتميز بتأخر مطاطي سميك لامتصاص التأثير الناتج عن سقوط الخام وتقليل التأثير المباشر على هيكل الحزام الناقل والأسطوانة.

3. وحدة تباطؤ ذات محاذاة ذاتية متساوية الطول

مُجهز بهيكل دعم لتصحيح الانحراف للمساعدة في توجيه الحزام الناقل مرة أخرى نحو موضع التشغيل الطبيعي، مما يقلل من تآكل الحافة والتلف المحتمل للحزام.

4. UHMWPE المضادة للتآكل متساوية الطول

يستخدم هيكل أسطوانة بوليمر UHMWPE مع خيارات عمود من الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل مثل المصانع الكيميائية وساحات الملح ومرافق معالجة مياه الصرف الصحي المعرضة للضباب الحمضي أو القلوي أو الملحي.

جدول المعلمات التقنية القياسية

حالات مشاريع العملاء العالمية الحقيقية

1. مشروع تعدين الفحم في منغوليا المفتوحة

واجه نظام نقل الفحم عبر الجبال بطول 12 كيلومترًا مع حزام للخدمة الشاقة بعرض 1200 ملم وقدرة نقل مصممة تبلغ 2000 طن في الساعة سابقًا حالات فشل مبكرة مع وحدات تباطؤ غير متساوية الطول بعد ما يقرب من 6000 ساعة تشغيل.

قامت شركة YUFENG بتزويد وحدات التباطؤ المعززة ذات الختم المتساوي الطول بزاوية 35 درجة بجدران أنبوبية سميكة وختم متاهة مُحسّن. بعد 18 شهرًا من التشغيل الخارجي المستمر، سجل المشروع عدم استبدال الأسطوانة ولم يتم الإبلاغ عن أي أعطال في الأسطوانة، في حين تم تخفيض تكاليف أعمال الصيانة الشهرية بحوالي 65%.

2. محطة تفريغ الخام الساحلية بجنوب شرق آسيا

تضمن المشروع تفريغًا مستمرًا للسفن في الهواء الطلق ونقل السفن في ظل التآكل الساحلي الشديد الناتج عن الضباب الملحي. قامت YUFENG بتزويد وحدات التباطؤ ذات الطول المتساوي المضادة للتآكل UHMWPE بأعمدة داخلية من الفولاذ المقاوم للصدأ.

بعد عامين من التشغيل المستمر، لم تظهر الأسطوانات الموردة أي فشل أو انسداد في المحامل بسبب الصدأ، مما يوفر دعمًا موثوقًا به لمعالجة المواد السائبة الساحلية على المدى الطويل.

3. خط إنتاج كلنكر الأسمنت المحلي

يتطلب خط إنتاج كلنكر الأسمنت بقدرة يومية تبلغ 5000 طن بكرات لنقل رماد الفرن ذو درجة الحرارة العالية ونقل الركام عالي الكشط. قامت شركة YUFENG بتوفير وحدات وسيطة ذات طول متساوي من المطاط لتقليل التأثير والاتصال الكاشطة بين المواد المنقولة والبكرات وحزام النقل.

يساعد التكوين المخصص المقاوم للصدمات على حماية سطح الحزام الناقل، وتقليل التآكل غير الطبيعي وإطالة دورة التشغيل لنظام النقل.

المزايا التنافسية الأساسية مقابل تباطؤ السوق العادي غير المتساوي الطول

السيناريوهات الصناعية المطبقة

تم تصميم الأسطوانة الوسيطة ذات الطول المتساوي من YUFENG لأنظمة نقل المواد السائبة التي تتطلب توزيعًا متوازنًا للحمل ودعمًا مستقرًا للحزام وتشغيلًا موثوقًا به على المدى الطويل. يمكن اختيار مواد وتكوينات مختلفة للأسطوانة وفقًا لبيئة العمل.

1. صناعة التعدين

مناسبة لمناجم الفحم المفتوحة، وخام الحديد تحت الأرض، وخام الذهب، وأنظمة نقل البوكسيت، مما يدعم النقل لمسافات طويلة للمواد السائبة الثقيلة في ظل ظروف التشغيل الصعبة.

2. محطات الطاقة الحرارية

تستخدم في خطوط تغذية الفحم، نقل مواد إزالة الكبريت من الحجر الجيري، وأنظمة نقل رماد الغلايات والخبث. يدعم هيكل الأسطوانة المقوى التعامل المستمر مع المواد السائبة.

3. صناعة مواد البناء

مناسب لمصانع الأسمنت ومحاجر الرمل والحجر وخطوط معالجة الحصى والتطبيقات الأخرى التي تتضمن مواد سائبة كاشطة والنقل المستمر.

4. الموانئ ومحطات البضائع السائبة

مصممة لتحميل وتفريغ وأنظمة نقل الفحم وخام الحديد والحبوب والمواد الكيميائية السائبة. يمكن اختيار مواد الأسطوانة المختلفة وتكوينات الختم للبيئات الخارجية وعالية الرطوبة.

5. إنتاج المواد الكيميائية والملح

تتوفر وحدات التباطؤ ذات الطول المتساوي المقاومة للتآكل من UHMWPE للتطبيقات المعرضة للأحماض والقلويات والضباب الملحي وغيرها من الظروف المسببة للتآكل، بما في ذلك المصانع الكيماوية ومرافق إنتاج الملح وأنظمة معالجة المواد ذات الصلة.

6. صناعة تجهيز الحبوب

تعتبر خيارات الأسطوانات منخفضة التآكل والمناسبة للطعام مناسبة لأنظمة نقل ونقل القمح والذرة والأرز وغيرها من المواد الزراعية السائبة، مما يوفر دورانًا سلسًا ودعمًا مستقرًا للحزام.

القوة المهنية للمصنع وضمان الجودة

تدير YUFENG ورشة إنتاج آلية قياسية بمساحة 20,000 متر مربع ومجهزة بأكثر من 50 مجموعة من معدات المعالجة الدقيقة CNC. مع قدرة إنتاجية شهرية تصل إلى 80,000 عجلة وسيطة ناقلة و15 عامًا من الخبرة التصنيعية المخصصة، فإننا نركز على حلول الأسطوانة الموثوقة للتعدين والأسمنت والموانئ وتوليد الطاقة والزراعة وغيرها من صناعات النقل السائبة.

1. القدرة على التصنيع

يدمج نظام الإنتاج لدينا المعالجة الدقيقة باستخدام الحاسب الآلي، وتصنيع الأنابيب الأسطوانية، وتصنيع العمود، واللحام، وتجميع المحامل، والختم، ومعالجة الأسطح. تدعم القدرة الإنتاجية كلاً من طلبات الأسطوانات القياسية والمواصفات المخصصة لمشاريع النقل واسعة النطاق.

2. شهادات الجودة والامتثال

يتم تصنيع منتجات الأسطوانات الخاصة بنا وفقًا لنظام إدارة الجودة الخاضع للرقابة وتدعم المتطلبات ذات الصلة بـ ISO 9001 وMT/T 821 وCE. يمكن توفير تقارير تدقيق المصنع من طرف ثالث ووثائق اختبار أداء المنتج لمشاريع العملاء المؤهلين.

3. مراقبة الجودة على خمس مراحل

تغطي عملية مراقبة الجودة الخاصة بنا فحص المواد الخام الواردة، واختبار قوة اللحام شبه النهائي، واختبار مقاومة دوران الأسطوانة النهائية، ومحاكاة تقادم الختم، وفحص التغليف النهائي. يساعد نظام الفحص متعدد المراحل هذا في الحفاظ على دقة الأبعاد المتسقة وأداء الختم واستقرار الدوران عبر دفعات الإنتاج.

4. CAD الدعم الهندسي والفني

توفر YUFENG رسومات هندسية مجانية CAD لمطابقة المشروع وتأكيد التثبيت والتحقق من هيكل الناقل. يمكن لفريقنا الفني أن يوصي بقطر الأسطوانة المناسب، وزاوية الحوض الصغير، وتكوين المحمل، وأبعاد الحامل وفقًا لعرض الحزام وظروف النقل.

5. عينة وخدمة الإنتاج حسب الطلب

ويمكن دعم الطلبات التجريبية الصغيرة من خلال تسليم العينة خلال 7 أيام تقريبًا، اعتمادًا على مواصفات المنتج. تتطلب طلبات الإنتاج الضخم القياسية عمومًا ما بين 15 إلى 20 يومًا، بينما تتم جدولة المواصفات المخصصة وفقًا لمتطلبات المشروع وتعقيد الإنتاج.

6. دعم عالمي لما بعد البيع

توفر YUFENG إرشادات فنية عن بعد لاختيار الأسطوانة وتركيبها وتشغيلها. بالنسبة للمشاريع الصناعية المؤهلة واسعة النطاق في الخارج، يمكننا أيضًا توفير المساعدة المطابقة في الموقع لمساعدة العملاء على تحقيق أداء ناقل موثوق به.

تحويل

هل تبحث عن أسطوانة ذات عمر خدمة طويل ومنخفضة الصيانة لترقية نظام النقل السائب لديك وخفض تكلفة التشغيل على المدى الطويل؟ اتصل بفريقنا الهندسي المحترف الآن لتقديم طلب للحصول على عينات مجانية من المنتجات، والحصول على رسومات فنية مخصصة وقائمة أسعار الجملة مباشرة من المصنع! نحن نوفر حلًا شاملاً وشاملاً لمطابقة مكونات الناقل لجميع متطلبات مشروع معالجة المواد لديك.

قسم الأسئلة الشائعة

1. س: ما هي المزايا الأساسية لأسطوانة التباطؤ ذات الطول المتساوي مقارنة بوحدات التباطؤ غير المتساوية الطول؟

ج: إن ثلاث بكرات متطابقة متساوية الطول لدينا تحقق توزيعًا متوازنًا تمامًا للحمل، وتزيل إجهاد الحزام أحادي الجانب وتآكل الحافة، وتقلل من انسكاب المواد وتطيل عمر خدمة الحزام الناقل بشكل كبير. 35 درجة هي الزاوية القياسية الأكثر عالمية والمناسبة لمعظم مشاريع التعدين والأسمنت الصناعية. النوع ذو الزاوية الخفيفة 20 درجة يناسب نقل الحبوب ذات الأحمال الخفيفة، بينما تم تصميم نموذج الحوض العميق 45 درجة لنقل المواد السائبة ذات السعة العالية. يمكن لشركة YUFENG ضبط زاوية ميل الحامل بالكامل وفقًا لرسم تصميم الناقل الخاص بك.

2. س: هل يمكننا توفير وحدات وسيطة متساوية الطول مضادة للتآكل لساحات الملح ومصانع إنتاج المواد الكيميائية؟

ج: بالتأكيد. نحن نقدم ثلاثة حلول مضادة للتآكل: وحدات التباطؤ ذات الطول المتساوي من البوليمر غير المعدني UHMWPE، ووحدات التباطؤ المصنوعة من الفولاذ المقاوم للصدأ والمقاومة للتآكل والمغطاة بالمطاط، ووحدات التباطؤ الداخلية المخصصة المصنوعة من الفولاذ المقاوم للصدأ، والتي يمكن أن تتكيف مع بيئات العمل المسببة للتآكل بسبب الأحماض والقلويات والضباب الملحي على المدى الطويل.

3. س: ما هو الحد الأدنى لكمية الطلب ووقت التسليم القياسي؟

 ج: عينة الطلب التجريبي موك هي قطعة واحدة ؛ الطلب الرسمي بالجملة موك هو 100 مجموعة. يمكن تسليم مواصفات المخزون القياسي للأسطوانة الوسيطة التقليدية ذات الطول المتساوي في غضون 7 أيام عمل، بينما تتطلب الأسطوانة الوسيطة ذات الطول المتساوي غير القياسي المخصص 15-20 يومًا من فترة الإنتاج.

4. س: هل تتوافق وحدات التباطؤ ذات الطول المتساوي مع معايير التصميم الصناعي الدولية؟

ج: جميع المنتجات النهائية تتوافق تمامًا مع المعايير الصناعية العالمية CEMA وISO وMT/T 821 وDIN، ويتم إرفاق تقارير الاختبار الرسمية الكاملة للتخليص الجمركي للتصدير عبر الحدود.
